道路中间带节点设计CAD图纸

附件详情

2、本图为主线路基中间带设计图。中央分隔带表面植草绿化植树防眩。
3、中央分隔带缘石采用C25混凝土预制,尺寸为15×18×49.5cm。
4、通讯管道周围用中粗砂回填。
5、基层及底基层外露面和纵向盲沟、集水槽两侧及底面铺筑防渗土工布。
6、中央分隔带底部设置纵向碎石盲沟,尺寸为宽40cm、高20cm。盲沟内设置?8cm塑料排水管。
7、横向排水管集水槽设置间距为50m,集水槽长100cm、宽40cm、深20cm。横向排水管采用?11塑料管,其顶面用C15混凝土包裹。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

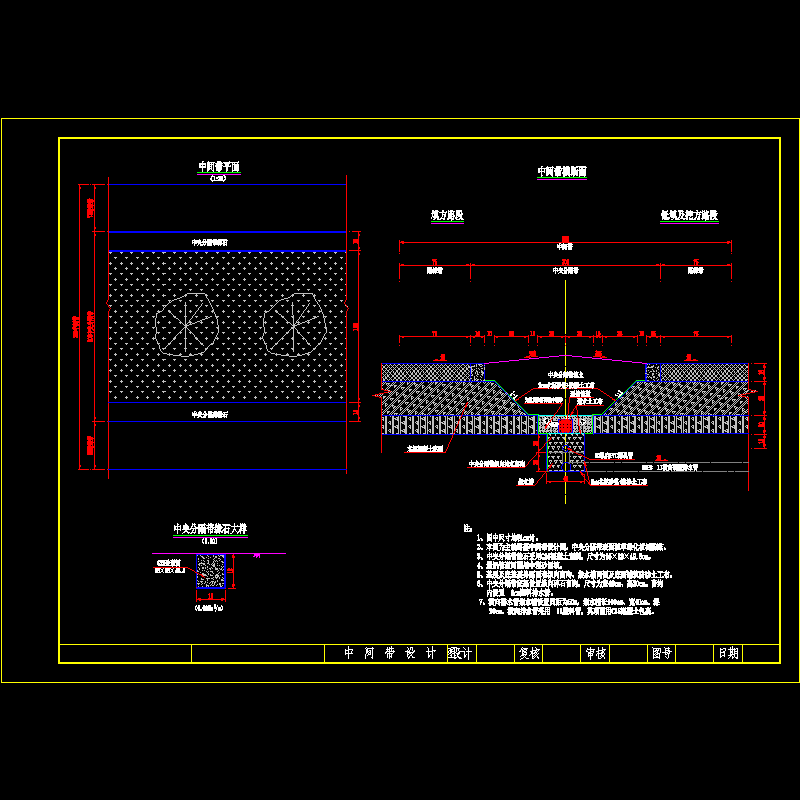

  • 道路中间带节点设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
