市政道路各种跨径限高架构造图纸121张CAD(整梁式中间法兰式悬臂式)

附件详情

  • MJ01限高门架(跨径L=13m)构造图4张
  • MJ02限高门架(跨径L=17m)构造图1张
  • MJ03限高门架(跨径L=18m)构造图4张
  • MJ04整梁式(跨径L=13m)限高门架构造图6张
  • MJ05整梁式(跨径L=18m)限高门架构造图6张
  • MJ06整梁式(跨径L=9m)门架构造图5张
  • MJ07整梁式(跨径L=14m)门架构造图6张
  • MJ08整梁式(跨径L=15m)门架构造图5张
  • MJ09整梁式(跨径L=16m)门架构造图6张
  • MJ10整梁式(跨径L=18m)门架构造图6张
  • MJ11中间法兰式(跨径L=22m)门架构造图6张
  • MJ12中间法兰式(跨径L=26m)门架构造图A6张
  • MJ13中间法兰式(跨径L=26m)门架构造图B6张
  • MJ14中间法兰式(跨径L=32m)门架构造图6张
  • MJ15大型龙门架(跨径L=9m)结构图6张
  • MJ16大型龙门架(跨径L=14m)结构图6张
  • MJ17大型龙门架(跨径L=18m)结构图6张
  • MJ18大型龙门架(跨径L=22m)结构图6张
  • MJ19两边悬臂式(跨径L=3 9 3m)门架结构图6张
  • MJ20两边悬臂式(跨径L=7 20 7m)门架结构图6张
  • MJ21两边柱头加大式(跨径L=14m)门架结构图6张
  • MJ22两边柱头加大式(跨径L=17m)门架结构图6张

附件详情

该资料包含各种跨径整梁式、中间法兰式、大型龙门架、两边悬臂式、两边柱头加大式限高架构造图。
横梁与标志板之间的连接钢板的焊接应严格按图中尺寸进行布置。基础采用明挖法施工,基底先进行整平夯实,且控制标高,施工完毕后应对基坑回填夯实。基础浇筑时注意顶面平整,调整好地脚螺栓与基础对中且调整好安装角度。横梁和立柱的焊接、法兰盘边角的加劲肋与法兰盘的焊接、立柱顶端和下底部与法兰连接处均采用坡口焊接处理,其他构件均采用双面焊接。
……
共计121张,编制于2010年

大型龙门架(跨径L=22m)结构图

两边悬臂式门架结构图

两边柱头加大式门架结构图

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

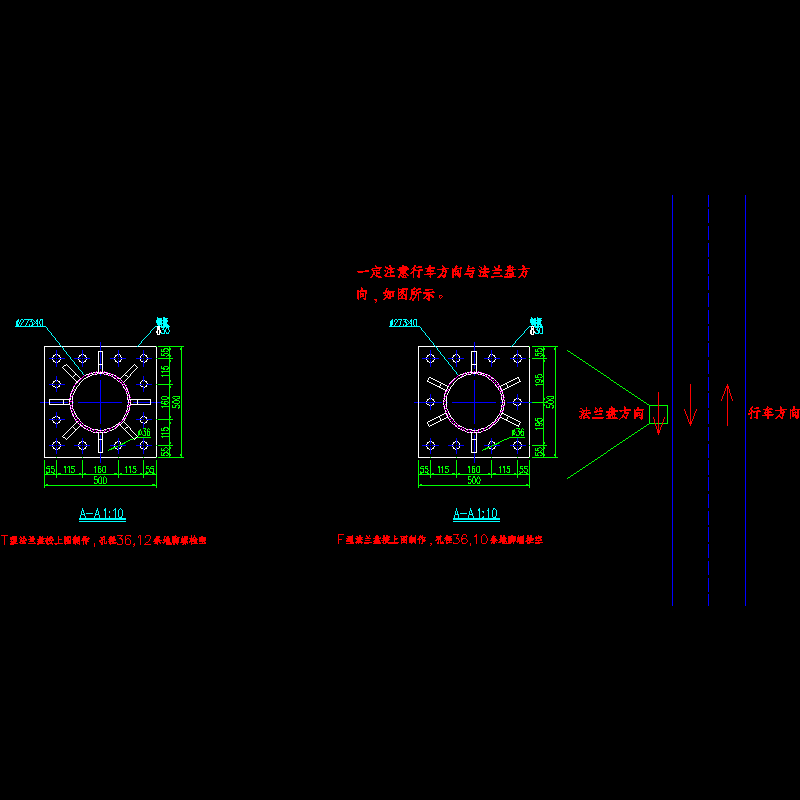

  • 法兰盘结构图.dwg
    法兰盘结构图.dwg

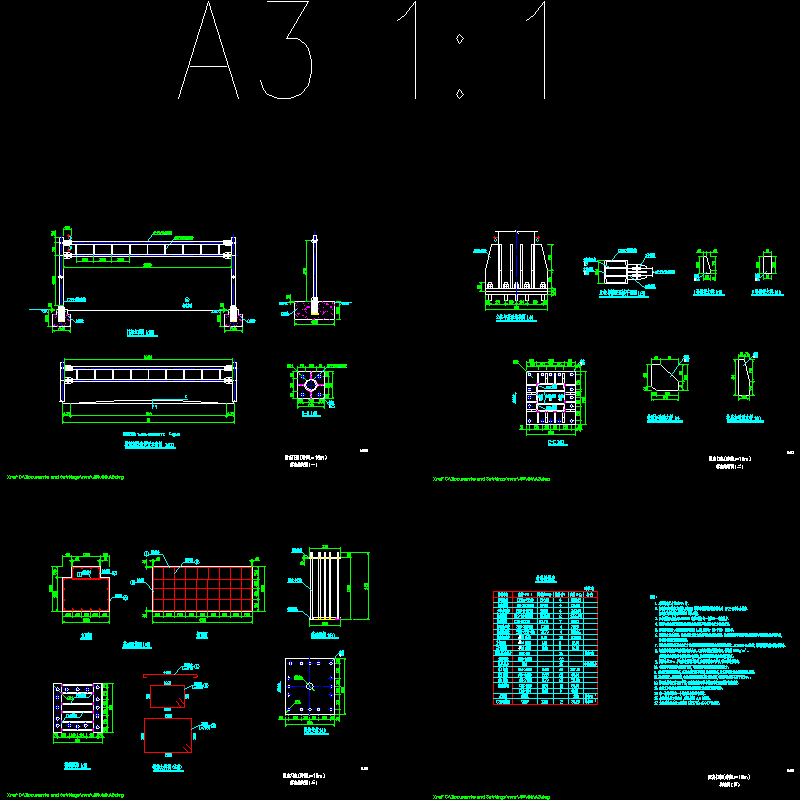

  • mj01限高门架(跨径l=13m)构造图4.dwg
    mj01限高门架(跨径l=13m)构造图4.dwg

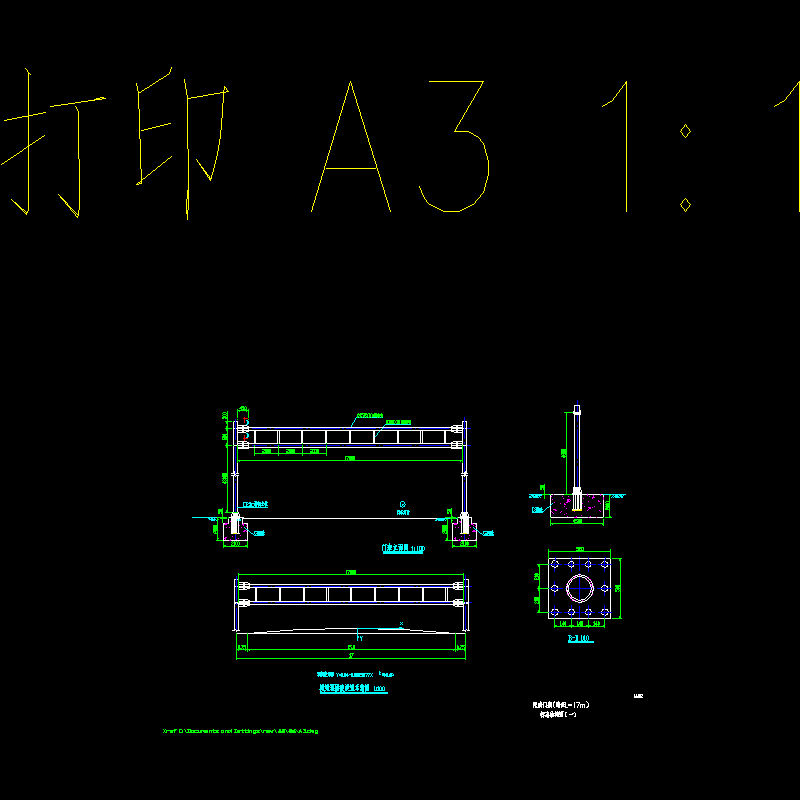

  • mj02限高门架(跨径l=17m)构造图1.dwg
    mj02限高门架(跨径l=17m)构造图1.dwg

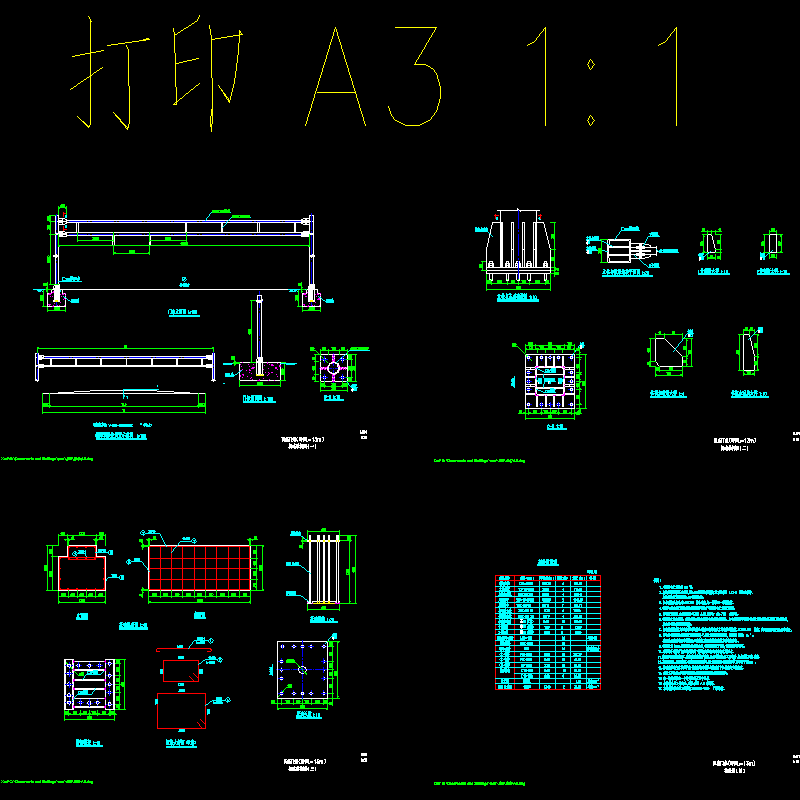

  • mj03限高门架(跨径l=18m)构造图4.dwg
    mj03限高门架(跨径l=18m)构造图4.dwg

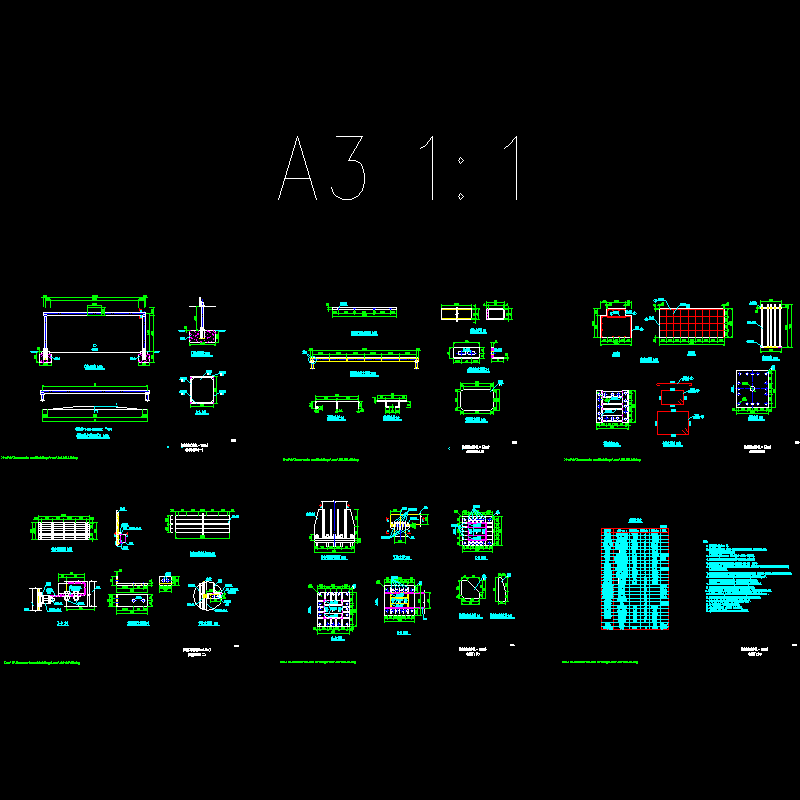

  • mj04整梁式(跨径l=13m)限高门架构造图6.dwg
    mj04整梁式(跨径l=13m)限高门架构造图6.dwg
  • mj05整梁式(跨径l=18m)限高门架构造图6.dwg
    mj05整梁式(跨径l=18m)限高门架构造图6.dwg
  • mj06整梁式(跨径l=9m)门架构造图[实际制作图]5.dwg
    mj06整梁式(跨径l=9m)门架构造图[实际制作图]5.dwg
  • mj07整梁式(跨径l=14m)门架构造图6.dwg
    mj07整梁式(跨径l=14m)门架构造图6.dwg
  • mj08整梁式(跨径l=15m)门架构造图[实际制作图]5.dwg
    mj08整梁式(跨径l=15m)门架构造图[实际制作图]5.dwg
  • mj09整梁式(跨径l=16m)门架构造图6.dwg
    mj09整梁式(跨径l=16m)门架构造图6.dwg
  • mj10整梁式(跨径l=18m)门架构造图6.dwg
    mj10整梁式(跨径l=18m)门架构造图6.dwg
  • mj11中间法兰式(跨径l=22m)门架构造图6.dwg
    mj11中间法兰式(跨径l=22m)门架构造图6.dwg
以上是部分截图,请下载附件后查看完整高清内容
