悬臂式挡土墙设计及构造说明2017
该附件是
悬臂式挡土墙设计及构造说明
，共有1页，出图时间是。
1.1除注明外，本图标注的尺寸均以毫米(mm)为单位，标高以米(m)为单位。
1.2本图可与《挡土墙(重力式 衡重式 悬臂式)（04J008）4月版》及有关规范、规程配合使用。
1.3该项目此挡土墙的安全等级为二级，施工质量控制等级为B级。
1.4 本图仅适用于高度小于5m的挡土墙，高度大于5m的挡土墙应另请有资质的专业公司设计。
······
内容主要包含：
-
一般说明
-
地基和基础
-
构造和排水
-
材料要求
-
挡土墙选用

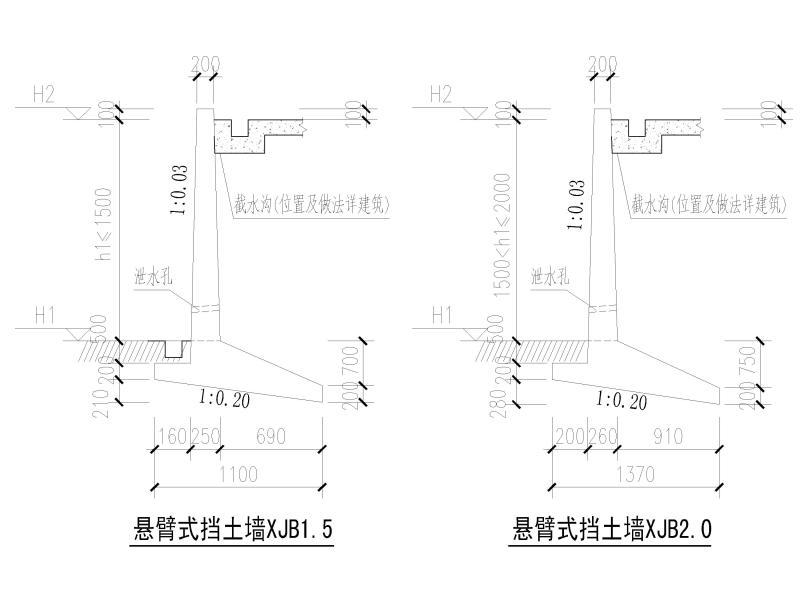

悬臂式挡土墙

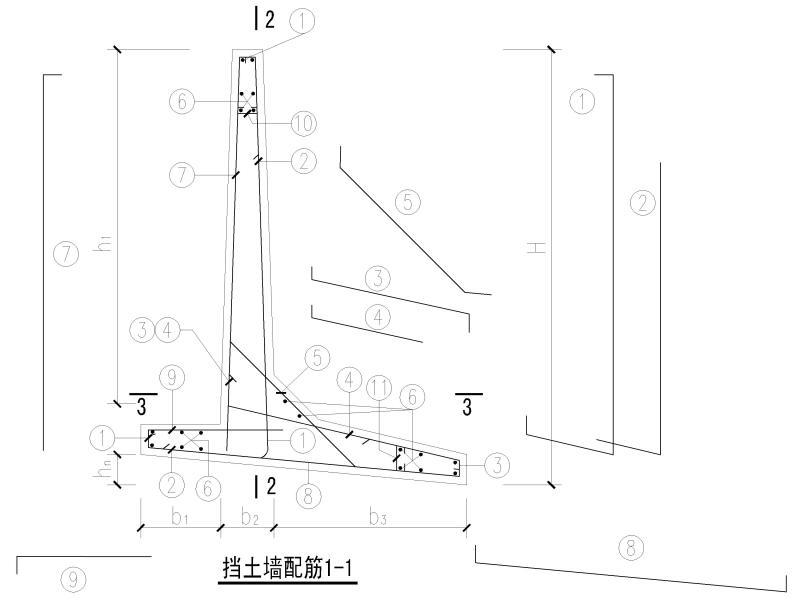

挡土墙配筋

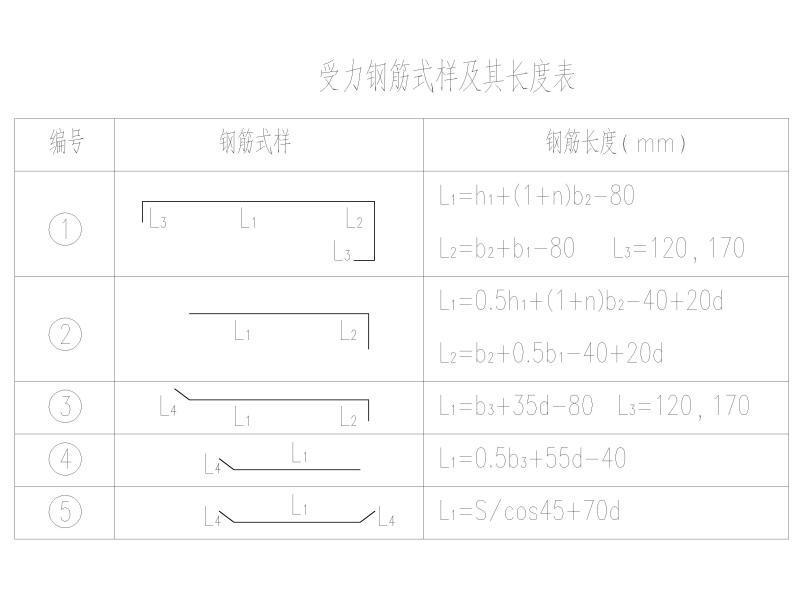

受力钢筋式样及其长度表

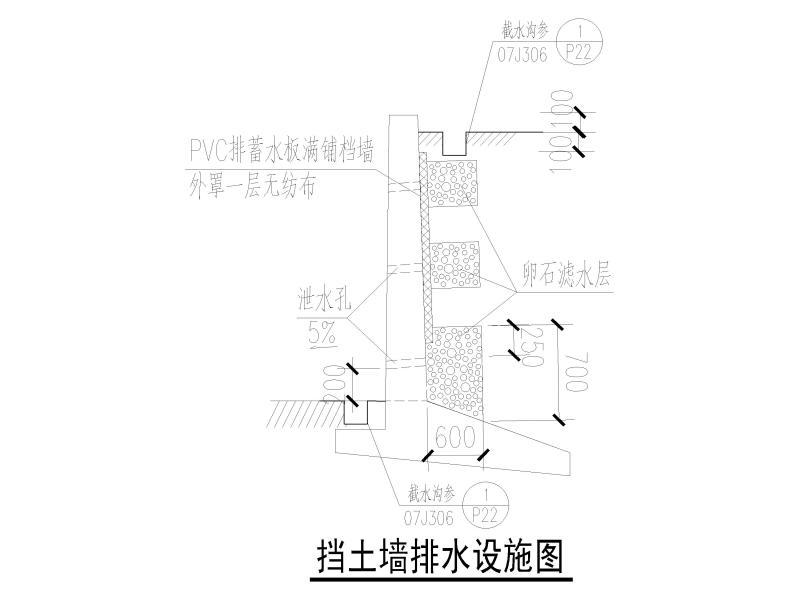

挡土墙排水设施图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
悬臂式挡土墙设计 - 1 -
悬臂式挡土墙设计 - 2 -
悬臂式挡土墙设计 - 3 -
悬臂式挡土墙设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.51 MB
- 收藏次数：0
-
文件名称：
附件-996099788599700968.dwg
