基础工程钢筋混凝土悬臂式挡土墙CAD图纸

附件详情

  • 3#楼基础 平面布置图
  • 1-1钢筋混凝土挡土墙断面做法示意图
  • 1-1挡土墙断面配筋图
  • 3#楼基顶~-0.030m处柱平法配筋图
  • 3#楼 -0.030~3.850处柱平法配筋图
  • 3#楼基顶~0.030处梁平法配筋图

附件详情

图纸说明:
1、该项目采用钢筋混凝土悬臂式挡土墙。
2、该项目抗震设防烈度为七度,设计地震分组为第二组,设计基本地震加速度为0.10g 。该项目边坡安全等级为二级。q=30kPa。
3、挡墙材料采用C30混凝土浇筑。钢筋采用(HPB235级钢)、(HRB335级钢),(HRB400级钢)。钢筋保护层厚度为40。
4、挡墙基础应置于持力层上(强风化泥岩)。埋置深度不小于1.0米(从坡脚排水沟底起算),地基承载力特征值fak≥350KPa。
5、采用粘土作为填料,施工时应掺入不小于30%的石块或石渣。
6、施工前应做好地面排水,保持基坑和边坡坡面干燥,基础施工完后应及时回填夯实,以免积水软化地基。
7、应先把挡土墙后原土坡放成45坡,然后施工挡墙。待混凝土强度≥80%设计强度时,才能回填墙后回填土。
8、填土应分层夯实,密实度达中密。
9、每隔20米应设置一道沉降缝。缝处塞以沥青防水层,或嵌入涂以沥青的木板。
10、墙身应设置泄水孔,泄水孔的大小和布置参照结施2中重力式挡土墙。


3#楼基顶~-0.030m处柱平法配筋图

3#楼基础平面布置图

钢筋混凝土挡土墙断面做法示意图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

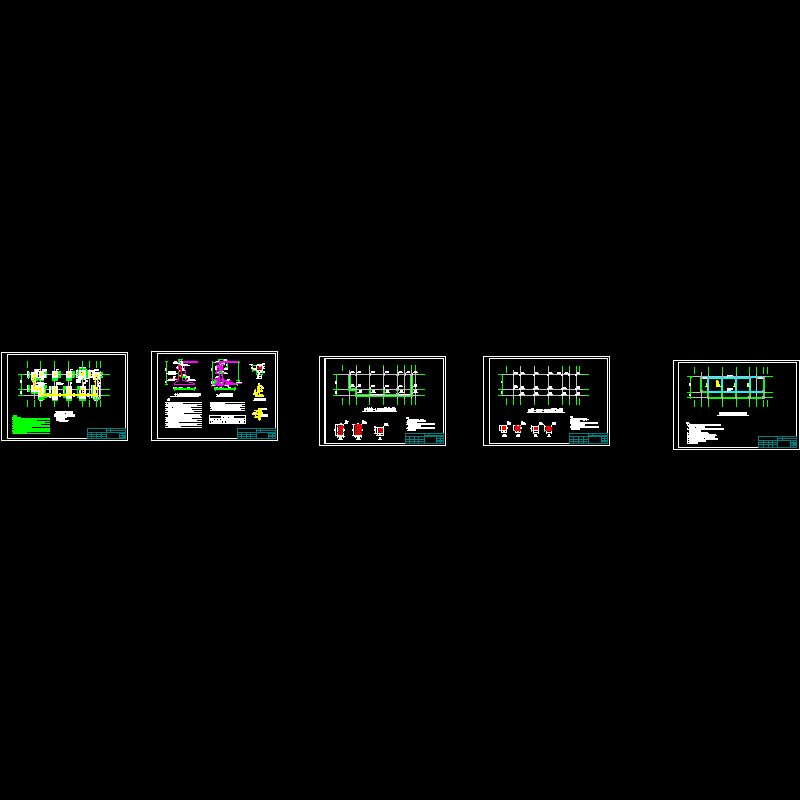

  • 基础工程钢筋混凝土悬臂式挡土墙CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
