城市道路工程重力式挡土墙CAD施工图纸设计
该项目为
城市道路
工程，挡土墙设计采用重力式挡土墙。墙背填料计算内摩擦角φ=35°，墙背填料重度r=19KN/m3 ，墙身重度rk=23KN/m3，抗滑动稳定系数kc≥1.3，抗倾覆稳定系数ko≥1.5。
包含：挡土墙工程设计说明、挡土墙设计图、挡土墙工程数量汇总表
91张，编制于2014年。
上挡土墙设计图
下挡土墙剖面图

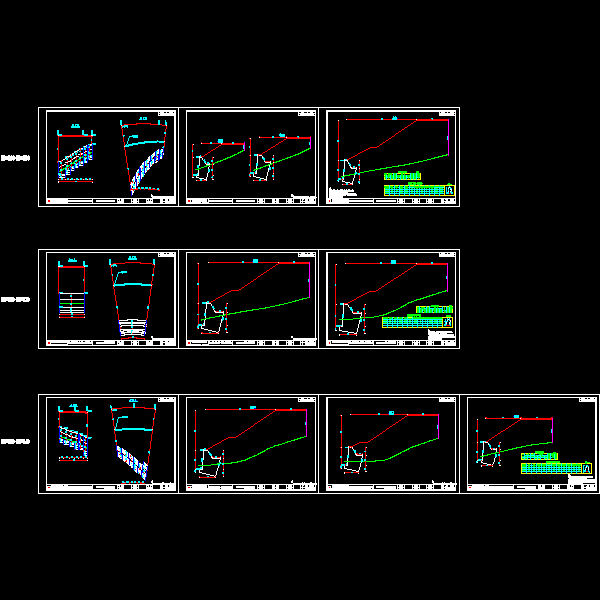

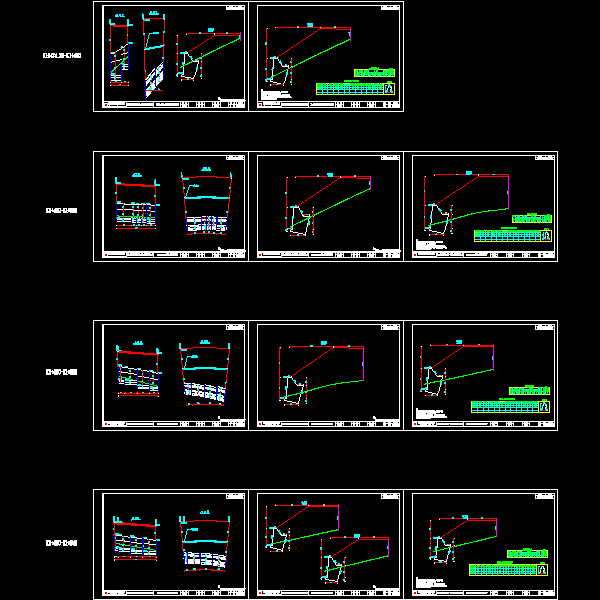

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

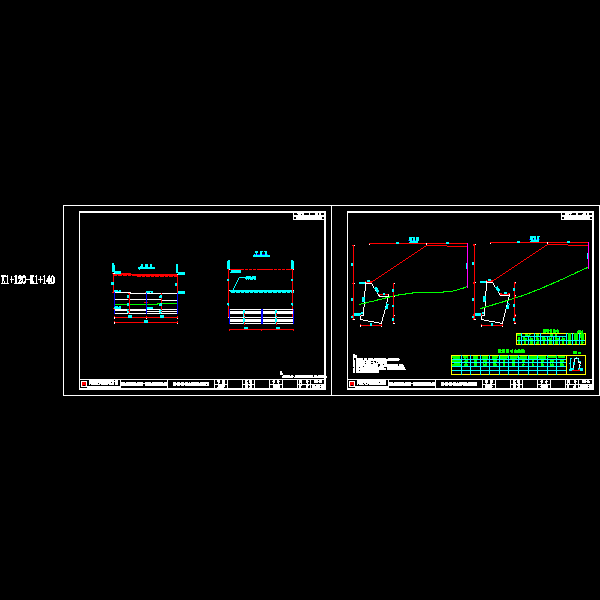

sⅥ-02 k0+880-k0+940左侧下挡土墙设计图.dwg -
sⅥ-03 k1+120-k1+140左侧下挡土墙设计图.dwg -
sⅥ-04 k1+474.22-k1+540左侧下挡土墙设计图.dwg -

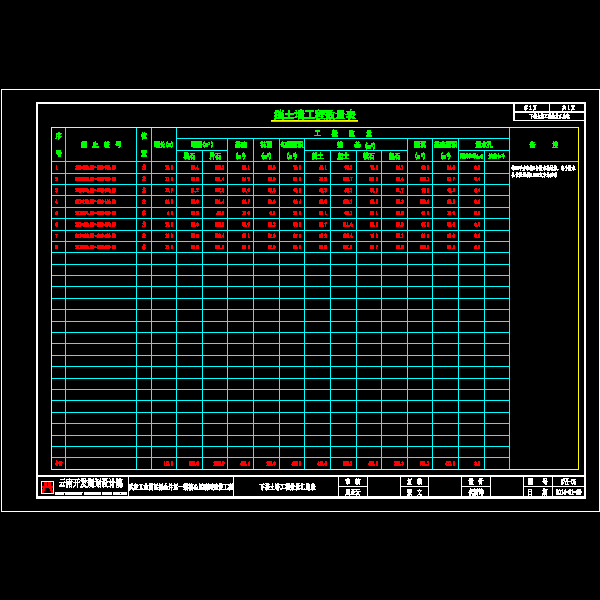

sⅥ-05 下挡土墙工程数量汇总表.dwg -

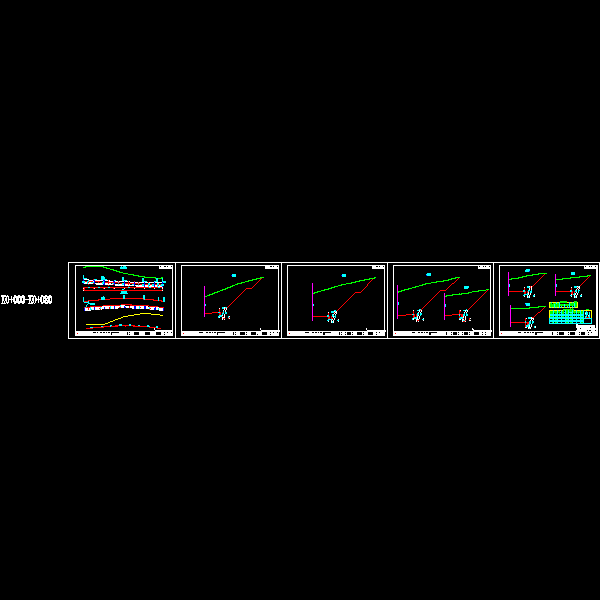

sⅥ-06 k0+000-k0+080右侧上挡土墙设计图.dwg -
sⅥ-07 k0+400-k0+500右侧上挡土墙设计图.dwg
以上是部分截图，请下载附件后查看完整高清内容
