重力式挡土墙拦砂坝工程施工大样图剖面图

附件详情

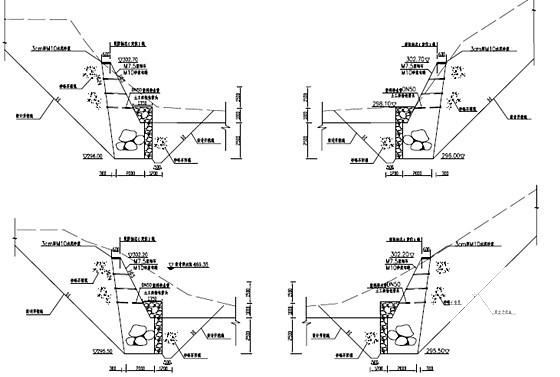

该附件为拦砂坝工程施工图，拦砂坝轴线与河道正交，坝长以实际河宽控制；坝靠河岸两侧新建50m长的河堤，堤断面形式为重力式挡土墙，堤身基础宽度2.1m，堤顶宽度0.6m。拦砂坝建成后在坝体上游形成100m长的水面。
【主要施工图】

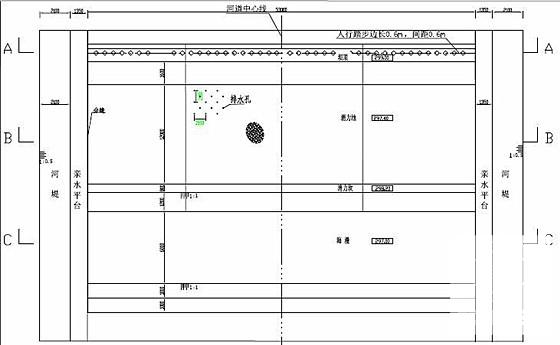

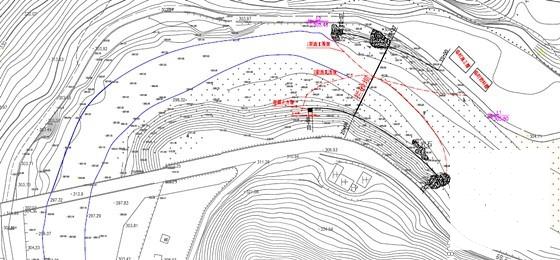

1、拦砂坝施工图(平面、断面、剖面图)；2、消力池施工图；3、海漫断面施工图；4、护坡纵断面配筋图；5、堤防施工图；6、坝面人行踏步断面施工图；7、伸缩缝大样图。
8张，。
