重力式挡土墙拦砂坝工程施工大样图

附件详情

该项目拦砂坝轴线与河道正交，坝长以实际河宽控制，坝靠河岸两侧新建河堤，堤断面形式为重力式挡土墙，堤身基础宽度2.1m，堤顶宽度0.6m，迎水面坡度1:0.5。拦砂坝建成后在坝体上游形成100m长的水面，拦砂坝两岸设计50m长的堤防。
【主要施工图】

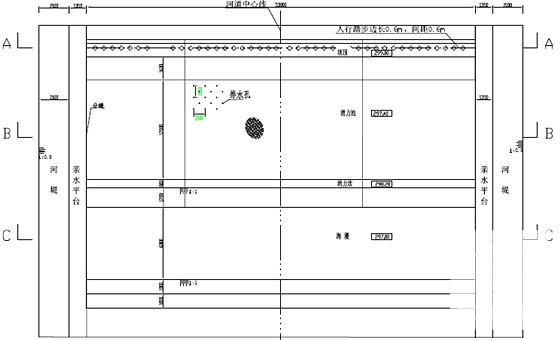

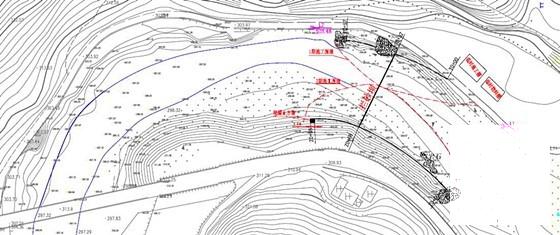

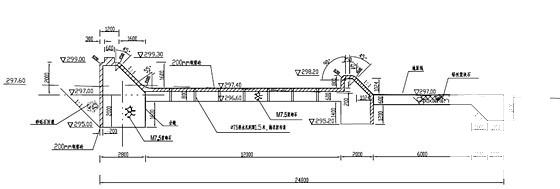

1、工程总 平面布置图 ；2、拦砂坝平面施工图；3、纵断面施工图；4、拦砂坝剖面施工图；5、消力池施工图；6、海漫施工图；7、护坡断面配筋图；8、堤防立面施工图；9、下河踏步平面施工图10、伸缩缝大样图。
8张，。
