(8816088)m自锚上承式拱桥转体施工方案66页(钢套箱围堰)(高速公路)

附件详情

  • 项目概要
  • 自然条件
  • 临时设施
  • 施工工序
  • 主要施工方法
  • 承台施工方案
  • 拱施工方案
  • 连续梁施工方案
  • 支架拆除方案
  • 转体施工方案
  • 拱桥的合拢
  • 施工监控
  • 施工工期安排

附件详情

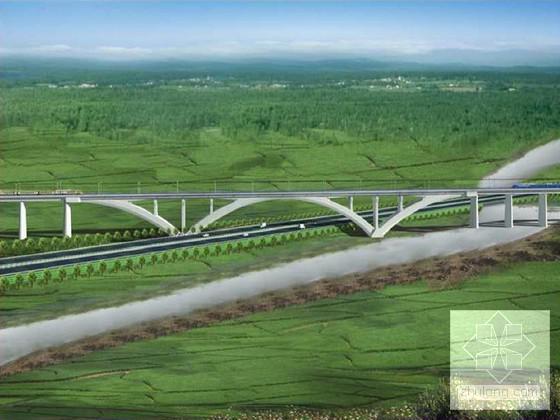

跨高速公路特大桥为88m+160m+88m自锚上承式拱桥,其中主跨跨越沪杭高速公路主线,高速公路为双向八车道,路肩正宽41.5m,边坡1:1.5,净高要求5.5m,交通十分繁忙。在高速公路两侧设置2个主墩,每个主墩采用18根φ200cm钻孔桩,桩长为129m,顺桥7排,横桥向5排。基坑防护计划采用双璧钢套箱围堰。承台设计为平面尺寸19.1m(顺桥向)×22.9m(横桥向)×6.5m,拱肋采用抛物线线形,矢跨比为1/6,边、中跨拱肋跨中截面高4.0m,边、中跨拱肋拱脚处截面高6.0m。主拱截面采用单箱单室箱形截面,顶板宽7.5m,顶、底板及腹板厚度均采用60cm,拱脚处局部加厚。边跨现浇段支架采用落地式支架施工。支架基础处理采用CFG桩复合地基。上转盘共设有8组撑脚,钢管内灌注C50微膨胀混凝土。撑脚中心线的直径为12m。圆型双壁钢围堰内径30.0m,外径32.8m,套箱总高度12.0m,套箱箱内外壁之间相距1.4m,钢套箱高12.0m。
桥址处地层主要由粉质粘土、粉土、粉砂、淤泥质粉质粘土、淤泥质粘土、细沙、粉细砂、砾砂构成。软土厚度一般10~25m、埋深3~35m,软土强度指标低,压缩性高。
施工工序: ⑴主墩桩基础施工期间同时安排支架地基处理,基本同步完成。⑵承台基坑围护结构施工期间搭设基坑范围以外的现浇拱肋支架。⑶承台、转盘结构、拱座和基坑范围以外的拱肋现浇同步进行施工,最后在拱座部位合拢拱肋。⑷完成拱肋施工后进入拱上结构的施工……共计66页,

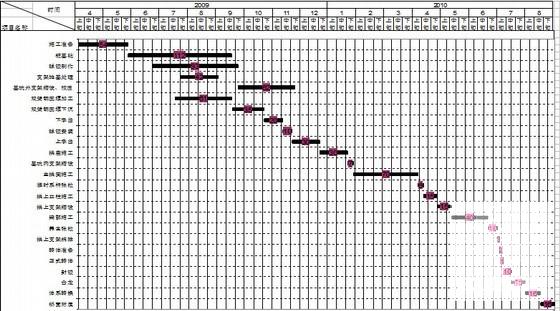

施工计划图

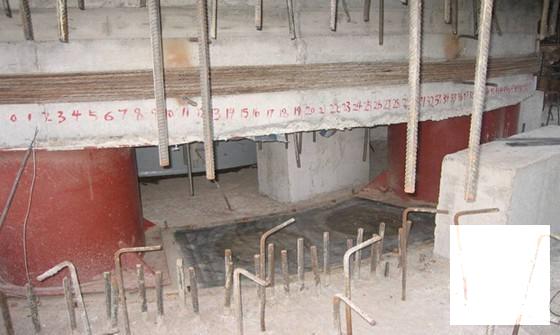

牵引索上转盘设置

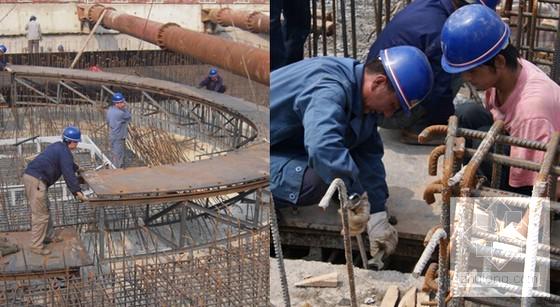

转体环道安装

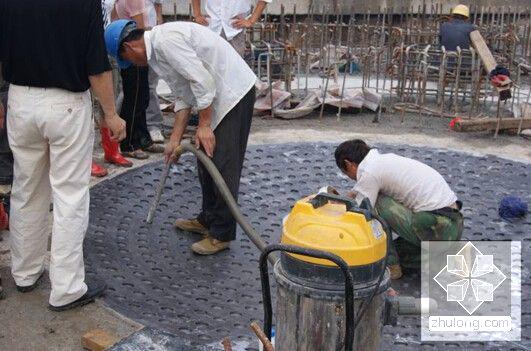

清理上下球铰球面

主墩基坑围护立面示意图

超深超大直径桩钢筋笼孔口连接
