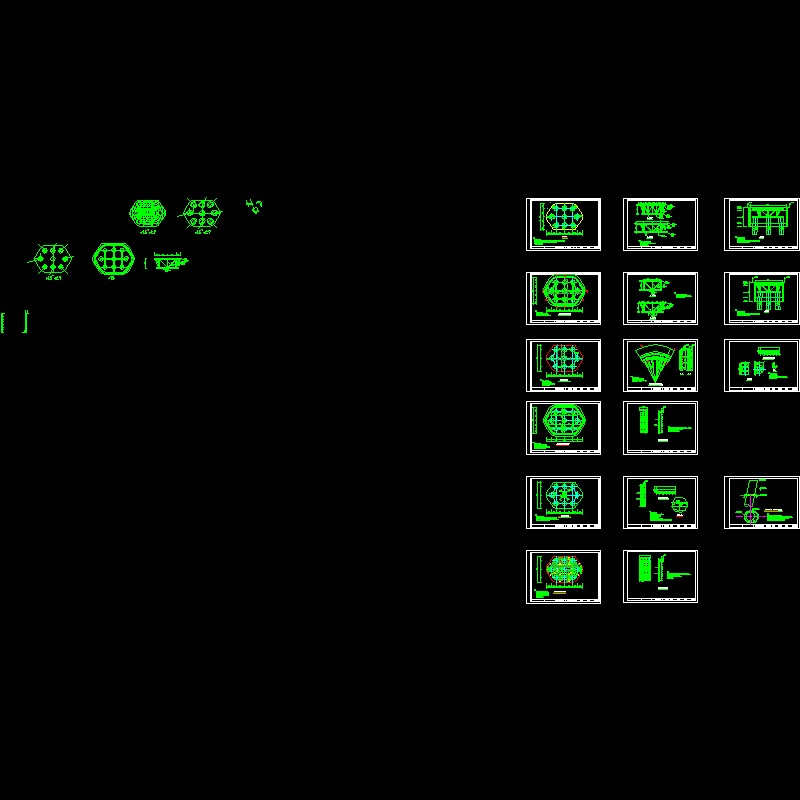

70m跨钢套箱设计CAD施工图纸（17张）

承台尺寸：10.34×7.4×3.5m；承台顶标高5米；承台底标高1.5米；封底砼底标高0.5米。设计高水位：4.10m；设计低水位：0.52m；钢管桩直径：1.2m。 　　制作要求：钢套箱制作中钢材料均为Q235。钢套箱制作前，制作单位应按施工图设计的要求编制制作工艺以确保钢套箱的制作质量。钢套箱拼装时采用等强度焊缝连接，所有拼接焊缝均为连续满焊。钢套箱拼装、制作完成后需要做渗水试验。 　　安装工艺：首先将扁担梁与侧模在陆上连接成一个整体，再用扁担梁上的吊杆将底模焊接固定，将底模与侧模连接，形成钢套箱。将钢套箱整体吊运放置桩顶上。钢套箱内现浇一米厚打底砼至1.5m标高。现浇承台第一层砼至2.5m标高，待砼达到70%强度后拆除扁担梁。浇注桩芯砼。现浇承台第二层砼至5.0m标高，待砼达到70%强度后摘除模板。 　　…… 　　共计17张，设计于2007年
