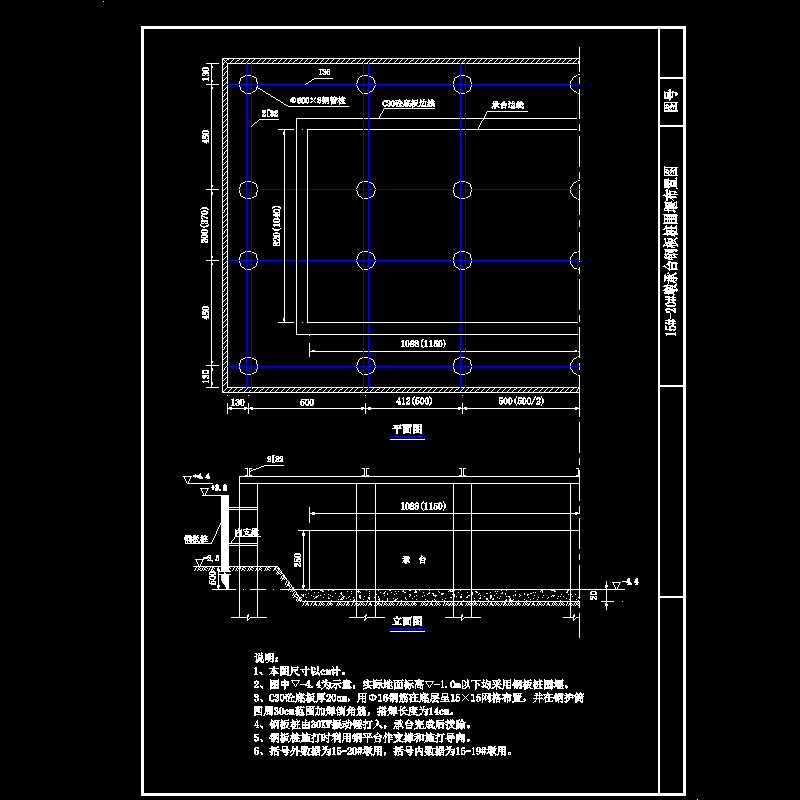

桥梁钢套箱构造CAD图纸

附件详情

说明：
1、本图尺寸以cm计。
2、图中 -4.4为示意，实际地面标高 -1.0m以下均采用钢板桩围堰。
3、C30砼底板厚20cm，用Φ16钢筋在底层呈15×15网格布置，并在钢护筒四周30cm范围加焊倒角筋，搭焊长度为14cm。
4、钢板桩由30KW振动锤打入，承台完成后拔除。
5、钢板桩施打时利用钢平台作支撑和施打导向。
6、括号外数据为15-20#墩用，括号内数据为16-19#墩用。
