长江大桥100m跨钢套箱模板设计CAD图纸(20张知名大院)

结构构造简介:钢套箱由侧模板、底板、拉杆、扁担梁、系梁桁架梁等五大部分组成。其中侧模板、底板是围水结构。用拉压杆将底板与扁担梁连接,扁担梁采用加筋盒与侧模板有效连接,扁担梁设计为桁架结构,支承于桩顶上,用支墩将系梁桁架支承于桩上,系梁桁架将系梁底板悬吊。   承台尺寸16×10.4×3.5m;承台顶标高5.0m;承台底标高1.5m;封底砼底标高0.5m;套箱顶标高6.0m;系梁尺寸:7.54×6.0×2.5m;8.3×6.0×2.5m;9.06×6.0×2.5m;9.81×6.0×2.5m;10.57×6.0×2.5m;11.32×6.0×2.5m;11.76×6.0×2.5m;11.03×6.0×2.5m;11.55×6.0×2.5m;10.52×6.0×2.5m   系梁顶标高5.0m;系梁底标高2.5m。设计高水位:4.10m;设计低水位:0.52m;钢管桩直径:1.2m。   钢套箱设计根据承台、系梁施工时的水文特征,制作、运输、吊装方式,结合下沉工艺及承台结构尺寸等因素综合考虑。钢套箱设计成哑铃型,其内腔净尺寸与承台和系梁尺寸相同,在浇筑承台与系梁砼时可起外模板作用。考虑钢套箱自浮能力以及满足整体吊装和使用状态时的强度和刚度要求,钢套箱设计采用两层横围囹,中间一层竖围囹。为了满足承台与系梁施工的要求,钢套箱设计顶标高为6.0m,承台处底标高为0.5 m,系梁处底标高为2.5 m,总高度为5.5 m。   ……   共计20张,设计于2005年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

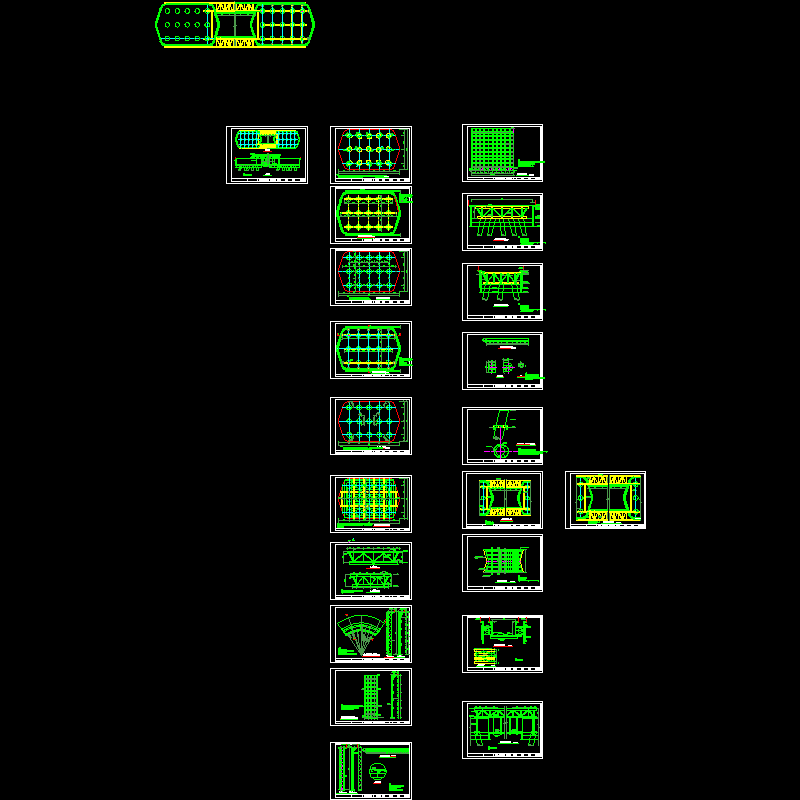

  • 100米承台及系梁模板图.dwg
    100米承台及系梁模板图.dwg

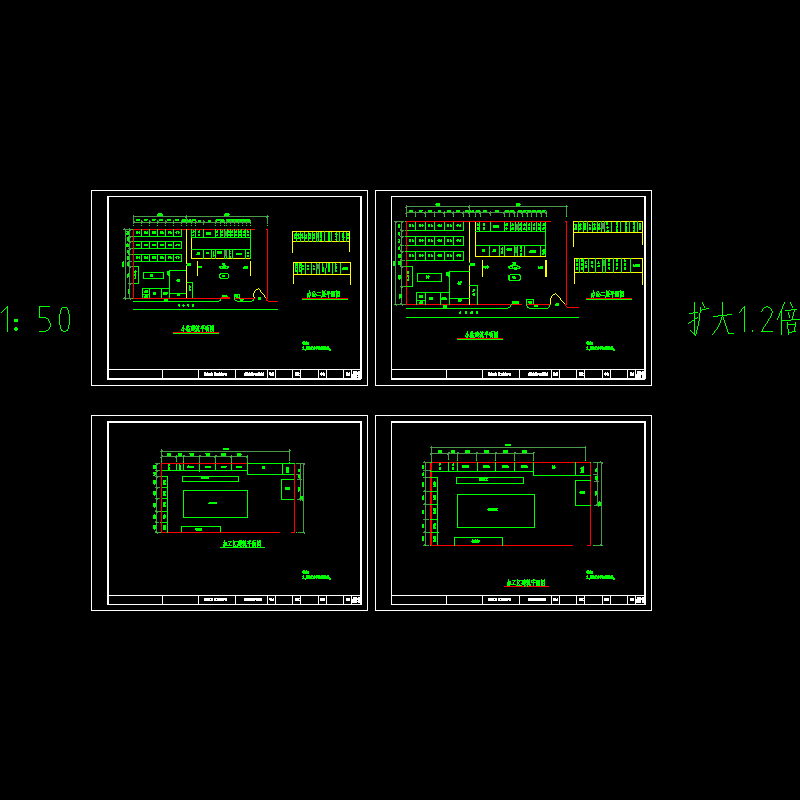

  • 长江大桥Ⅱ标小临工程.dwg
    长江大桥Ⅱ标小临工程.dwg
以上是部分截图,请下载附件后查看完整高清内容
