主跨29.45m钢箱梁天桥CAD施工图纸22张（知名大院）

附件详情

设计荷载、人群：4.0kn/m2；天桥桥面宽度：主桥4米，梯道3米；桥下净空：机动车道≥5米，非机动车道≥2.5米；地震烈度：设计地震基本烈度为7度；气温变化范围：-1.9℃～39.7℃。

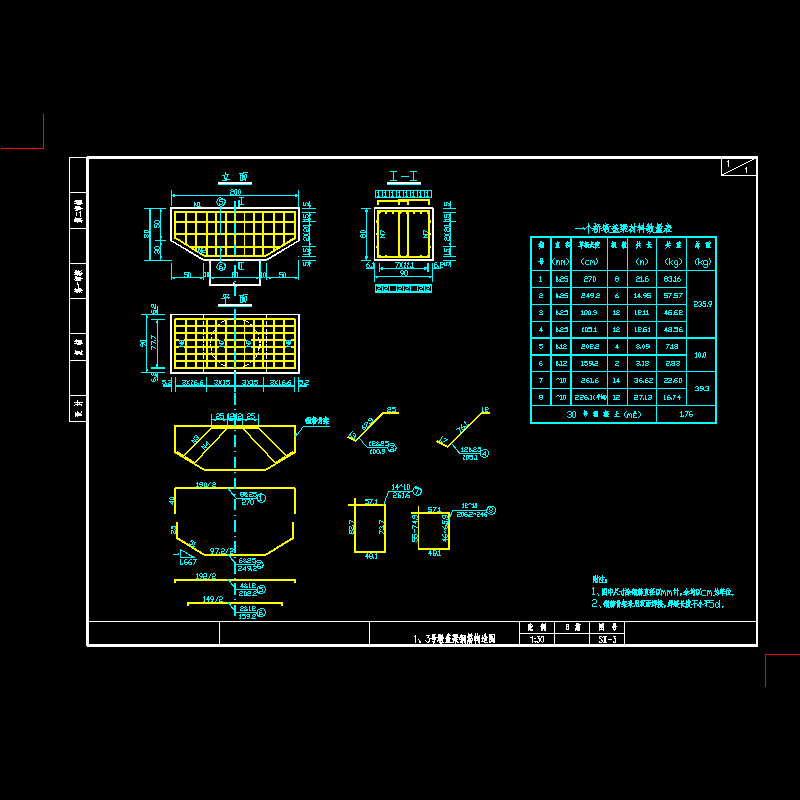

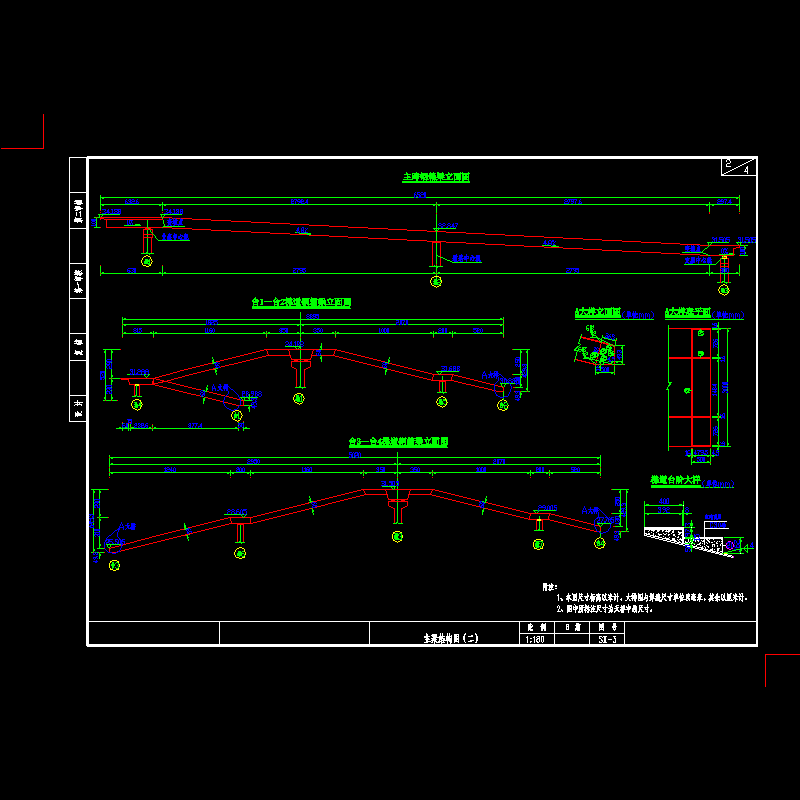

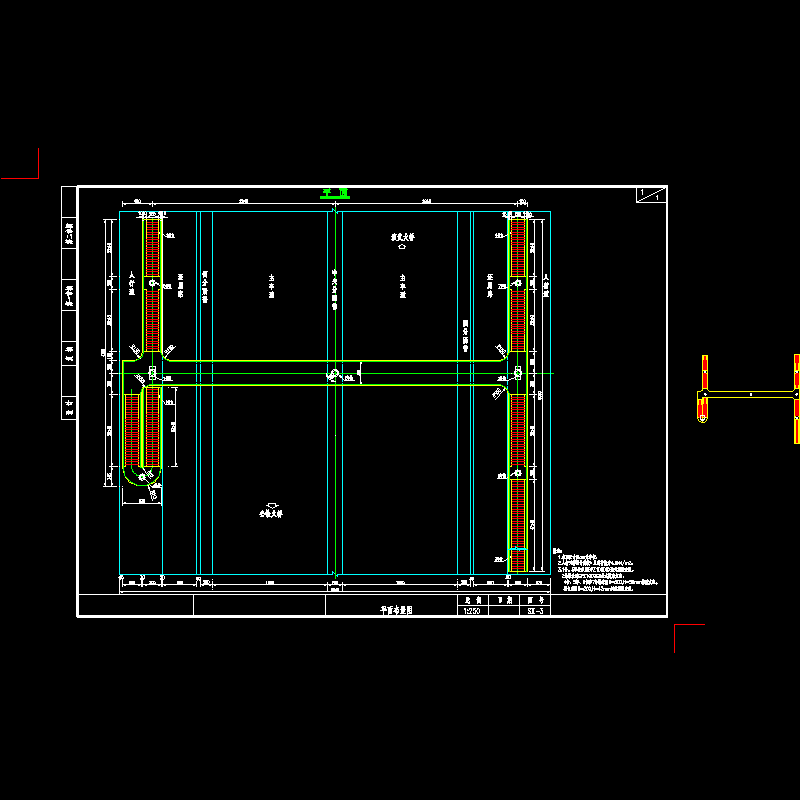

天桥主桥采用斜腹板箱形断面，梁宽4.0米，梁高1.0米，单箱双室，主梁跨径29.45米，为了和主梁配套，栏杆也采用钢管结构，梯道也采用斜腹板箱形断面，梁宽3.0米，梁高0.6米，单箱单室，梯道两侧设自行车推行道。主桥墩采用φ80厘米钢筋砼柱式墩，对应墩桩基础采用φ120厘米钻孔桩；梯道墩柱采用φ60厘米钢筋砼柱式墩，对应墩桩基础采用φ100厘米钻孔桩，梯道桥台采用扩大基础。主桥全长65.2米，主跨两侧设置梯道，在天桥东北有交叉口，避免梯道过长而占入交叉口，在东北向设置转弯梯道。

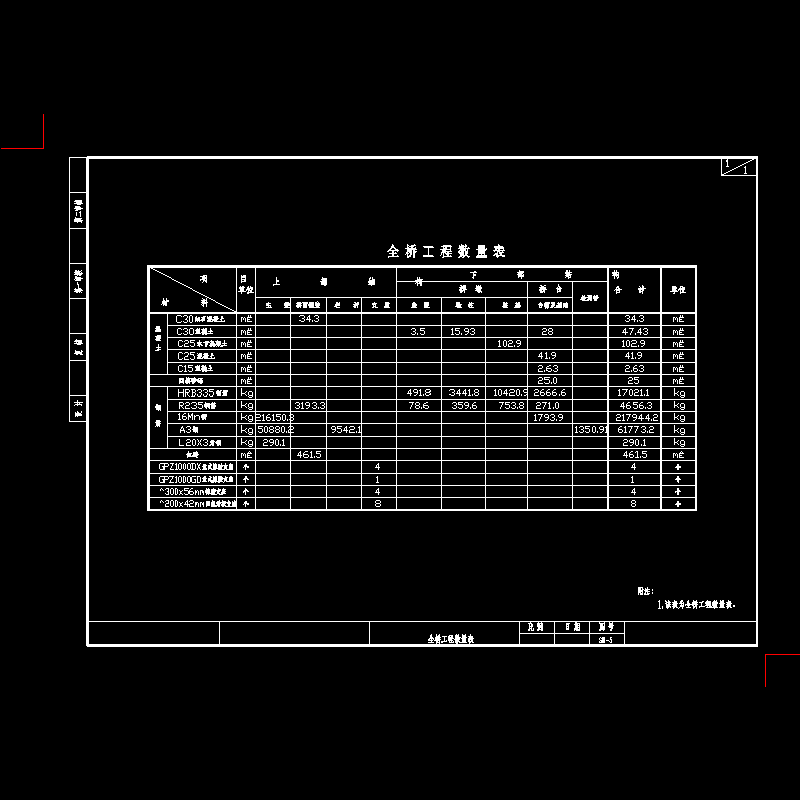

工程地质：天桥场地地基土主要由杂填土、粘性土、残积土粘土、全风化岩、强风化岩、弱风化岩及微风化岩构成。主要材料：桥墩墩柱、墩盖梁及台帽采用C30砼，桥面铺装采用C30细石砼，桩基采用水下C25砼。钢筋采用R235级钢筋和HRB335钢筋两种。
……共计22张，设计于2005年
