跨江大桥双壁钢吊箱围堰CAD施工图纸.dwg

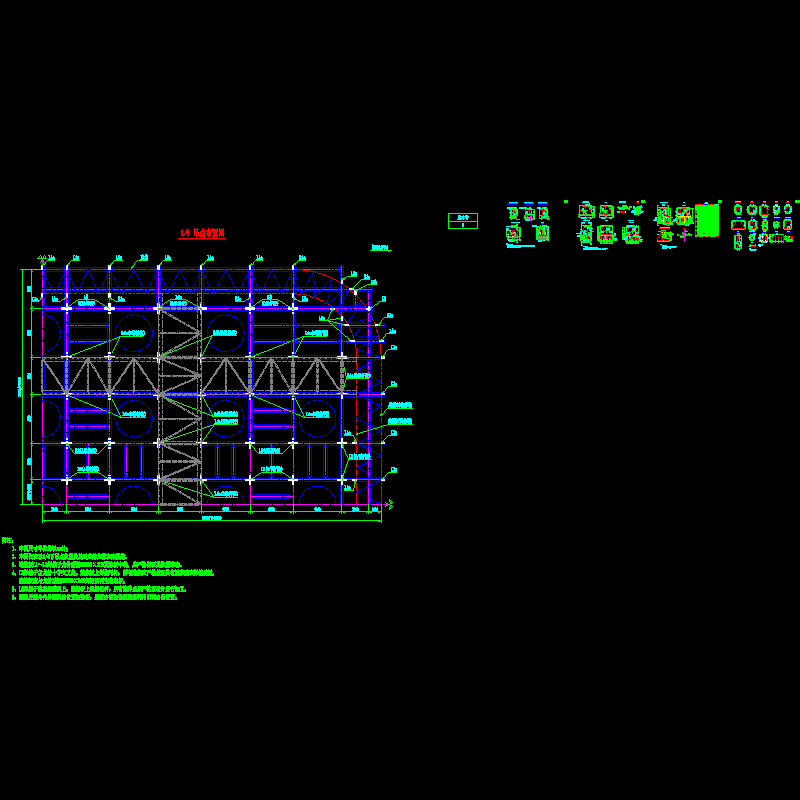

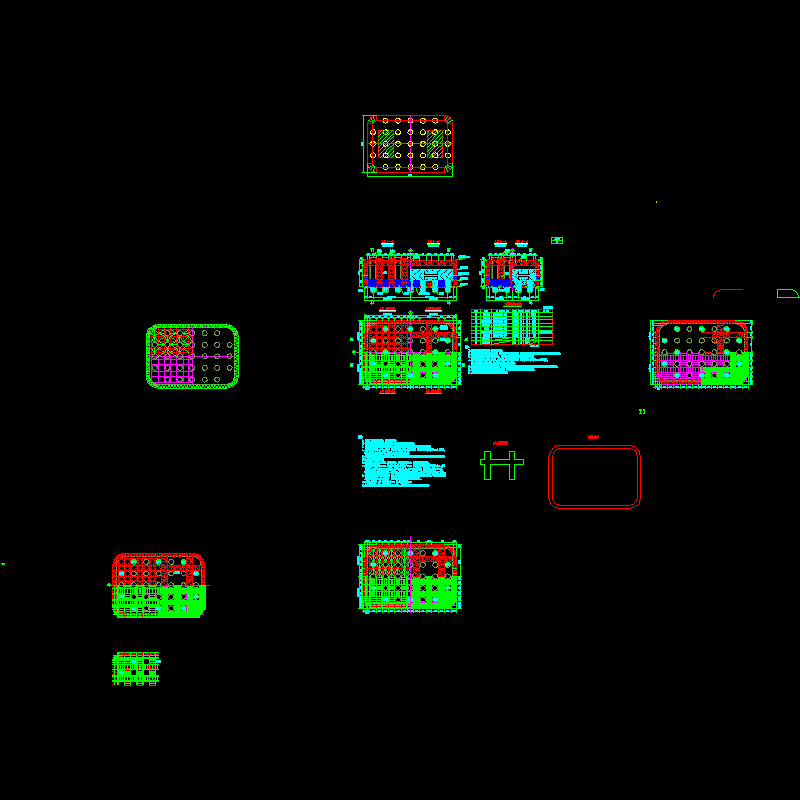

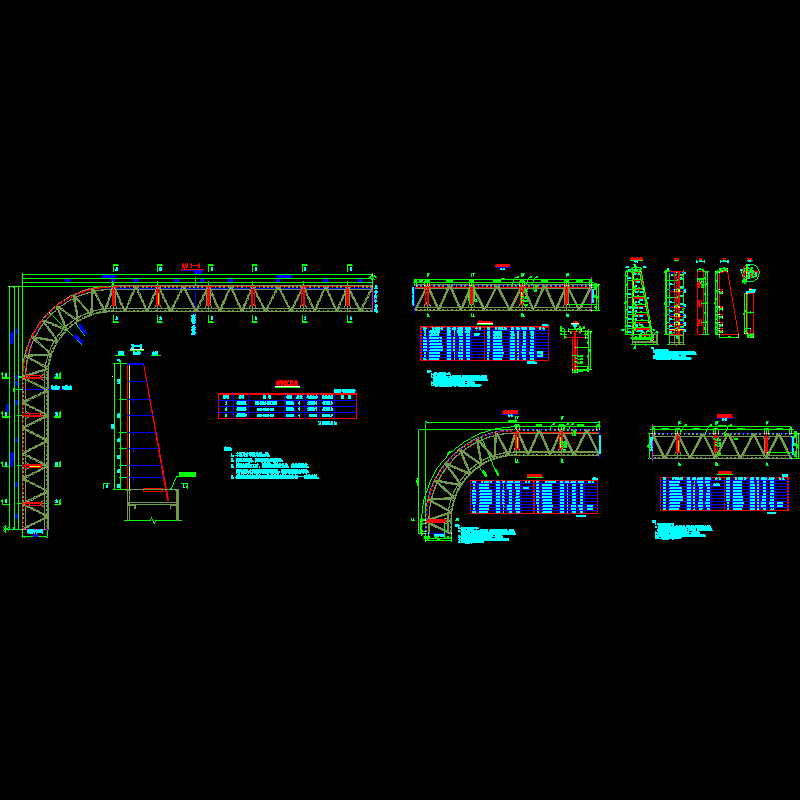

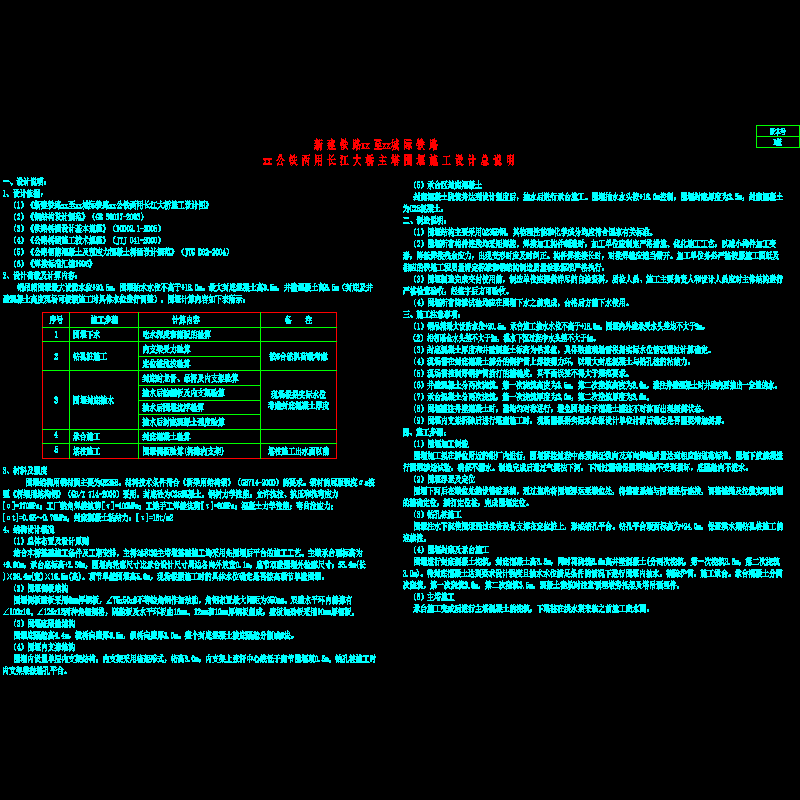

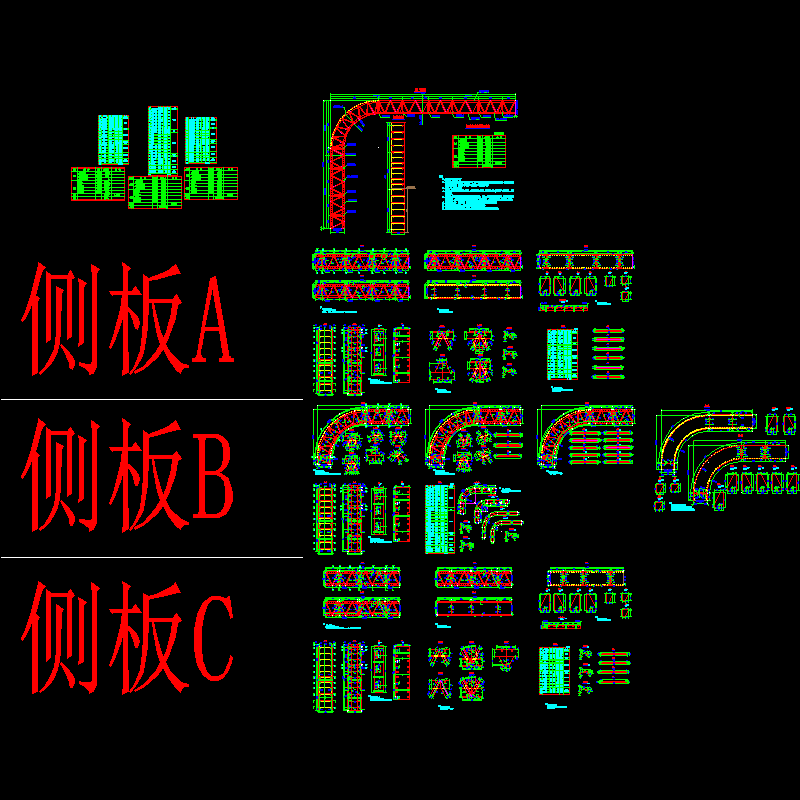

附件详情 钢吊箱围堰最大设防水位 20.5m，围堰抽水水位不高于 18.0m。最大封底混凝土高3.5m，井壁混凝土高6.5m（封底及井壁混凝土高度现场可根据施工时具体水位进行调整）。 　　 　　围堰结构主要采用Q235B钢，其物理性能和化学成分均应符合国家有关标准。 　　围堰所有构件连接均采用焊接。焊接加工构件制造时，加工单位应制定严格措施、优化施工工艺，以减小构件加工变形，降低焊接残余应力，出现变形时应及时纠正。构件焊接接长时，对接焊缝应适当错开。加工单位务必严格按照施工图纸及相应的铁路工程质量评定标准和钢结构制造质量检验标准严格执行。 　　围堰制造完成交付使用前，制造单位应提供详尽的自检资料，质检人员、施工主要负责人和设计人员应对主体结构进行严格检查验收，经签字后方可验收。 　　围堰所有防渗试验均应在围堰下水之前完成，合格后方能下水使用。 　　 　　围堰加工制造、围堰浮运及定位、钻孔桩施工、围堰封底及承台施工、主塔施工 　　 　　 　　围堰设计总说明 　　围堰总布置图 　　底节围堰侧板总布置图 　　底节围堰侧板A结构图(六) 　　底节围堰侧板B结构图(六) 　　底节围堰侧板C结构图(六) 　　顶节围堰单壁板总布置图 　　顶节围堰单壁板A结构图(一) 　　顶节围堰单壁板A结构图(二) 　　顶节围堰单壁板B结构图 　　顶节围堰单壁板C结构图 　　底隔舱总布置图(二) 　　底隔舱结构图4 　　吊杆结构图(八) 　　侧板及底隔舱连通孔布置图 　　连通孔结构图 　　底龙骨总布置图 　　底板总布置图 　　底板结构图9 　　内支架结构图(一) 　　内支架结构图(十三) 　　壁板剪力钉布置图 　　导环配备平面布置图 　　固定上导环结构图 　　上导环活动部分结构图(二) 　　下导环及卡箍结构图(二) 　　钢护筒挂桩设备结构图(三) 　　钻孔平台总布置图 　　围堰顶发电机底座结构图 　　围堰顶将军柱结构及底座结构图 　　围堰顶卷扬机底座结构图 　　围堰浮运顶推布置图 　　围堰浮运顶推架结构图2 　　围堰浮运顶推系缆柱结构图2 　　围堰浮运顶推靠船帮结构图2 　　侧板兜揽装置结构图(六) 　　边锚收揽施工总布置图(二) 　　边锚收揽平台支架结构图(四) 　　固定打梢梁结构图 　　固定打梢梁同平台支架连接图 　　转向马口A结构图 　　转向马口B结构图 　　转向马口C结构图 　　锚碇系统总布置图 　　主墩围堰基础施工步骤图(五) 　　…… 　　共计108张，编制于2009年 围堰总图 单壁侧板 双壁侧板 底隔舱 吊杆布置图 龙骨及底板 吊杆布置图二
