资料为大桥索塔工程液压自爬模施工方案。设计针对索塔外模设计，模板设计不包括内模及索塔承台。索塔为双肢结构，且结构复杂，为保证施工工效及安全，本索塔设计的模板体系为液压自爬模，浇注高度为6米。
标准浇注高度6米为竖直方向上的高度，为防止浇筑漏浆，每次浇筑时模板下包100mm且在已交筑好的结构顶部边缘与模板间粘贴双面胶；为防止混凝土从模板上端溢出影响每次浇筑间接缝效果模板上悬50mm,故模板实际设计高度为6.33m.根据具体施工情况,局部浇筑高度可有所调整。因外浇筑面对浇筑效果要求较高，所以面板采用我公司提供的21mm厚的进口板。该资料中模板从下塔柱开始使用，一直倒用到索塔顶端，中途需改装模板但不需增加模板数量。液压爬模架体采用上下分离式架体，液压爬模架体优点是组装完成后进入标准段施工时可依靠自身的动力系统爬升不占用塔吊吊装，可以大幅度的加快施工进度。
爬模主要性能指标：名称型号： LG-100型液压自爬模
架体系统：架体支承跨度：≤4.5米（相邻埋件点之间距离）；
架体高度：14.86米；
架体宽度：主平台④=2.7m，模板平台①②③=1.50m，液压操作平台⑤=2.7m，吊平台⑥=1.8m。
……共计15页，附图纸。

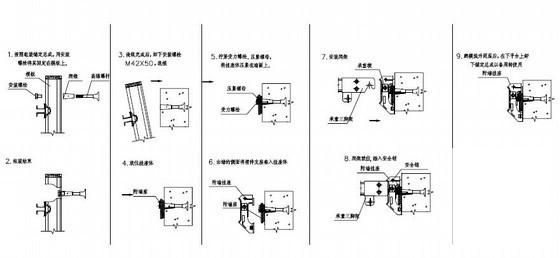

液压爬模埋件安装流程

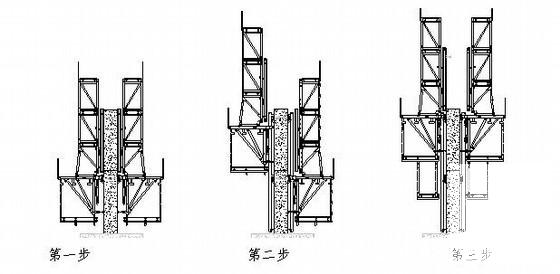

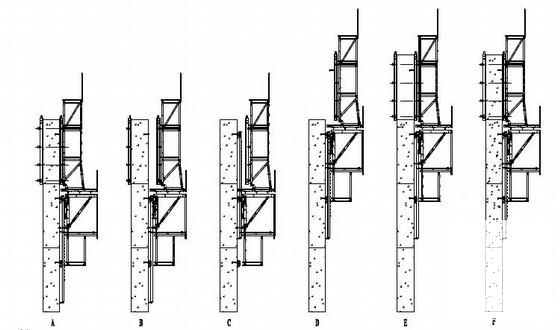

液压爬模爬升步骤

导轨提升就位
