著名跨海大桥163米高索塔液压爬模施工方案36页（附12张CAD图纸）

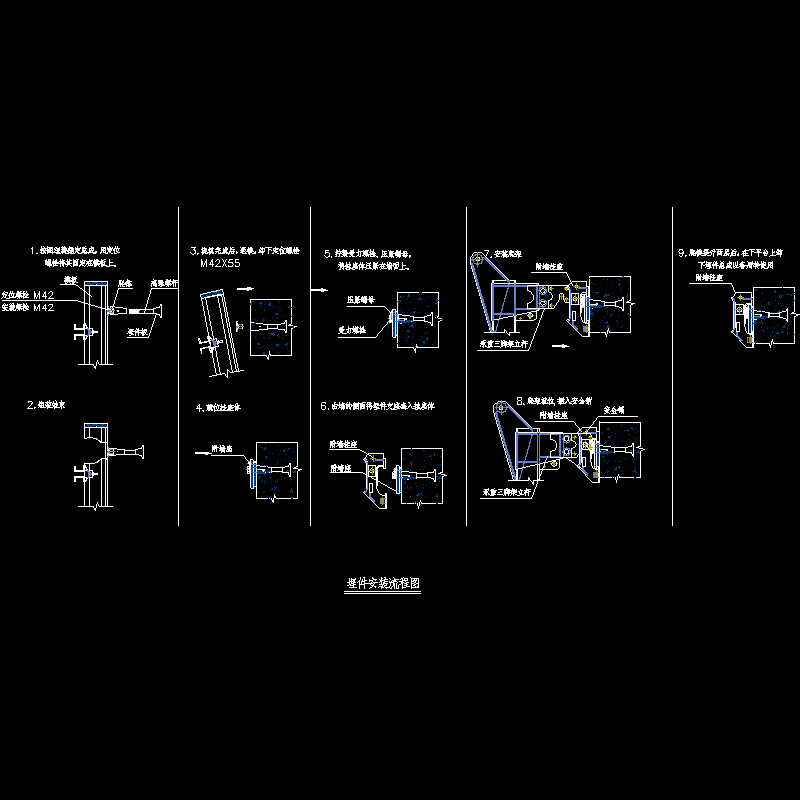

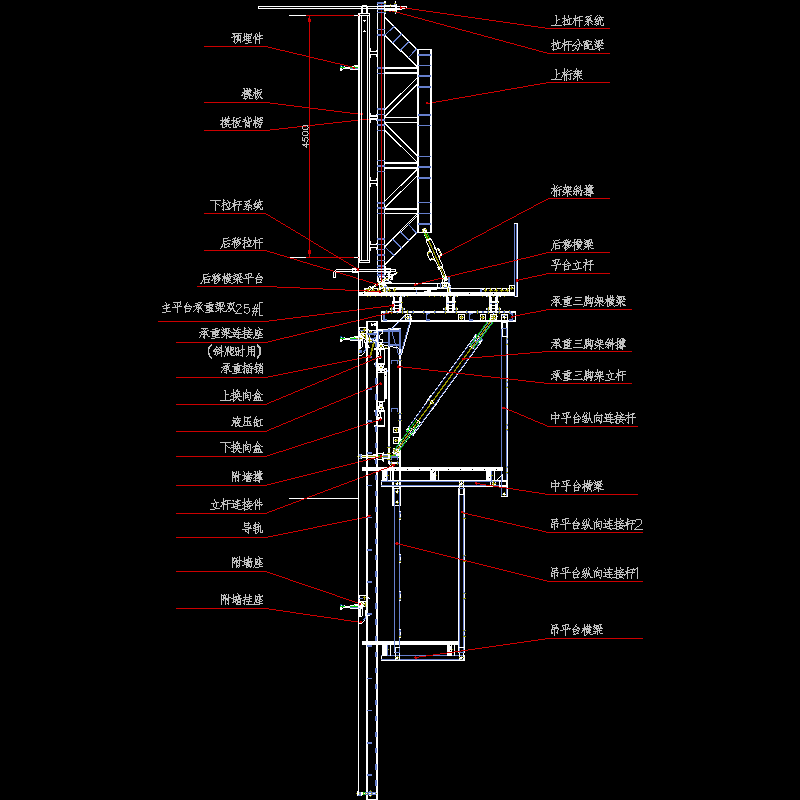

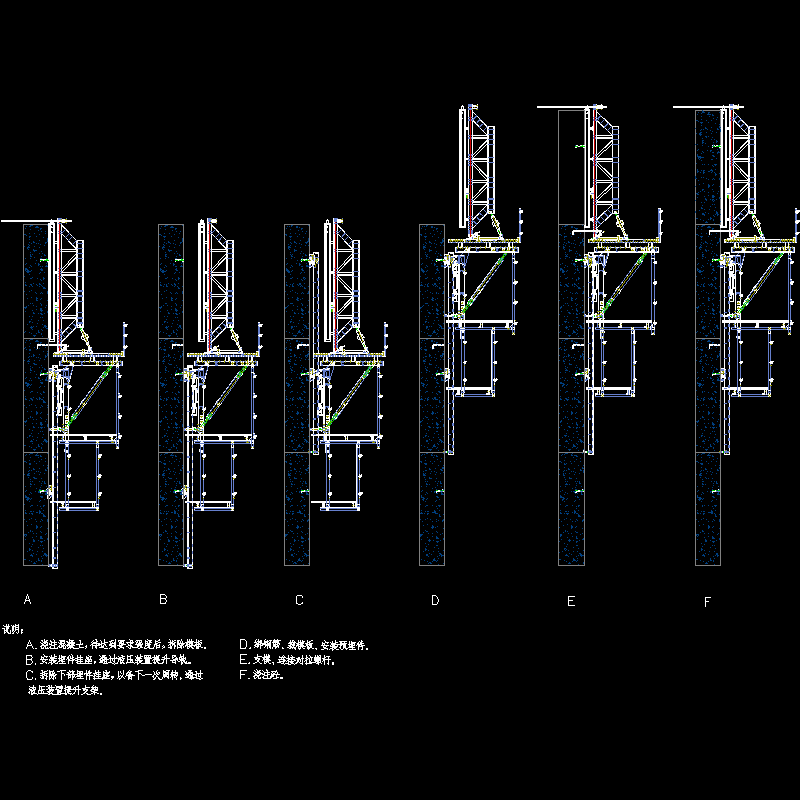

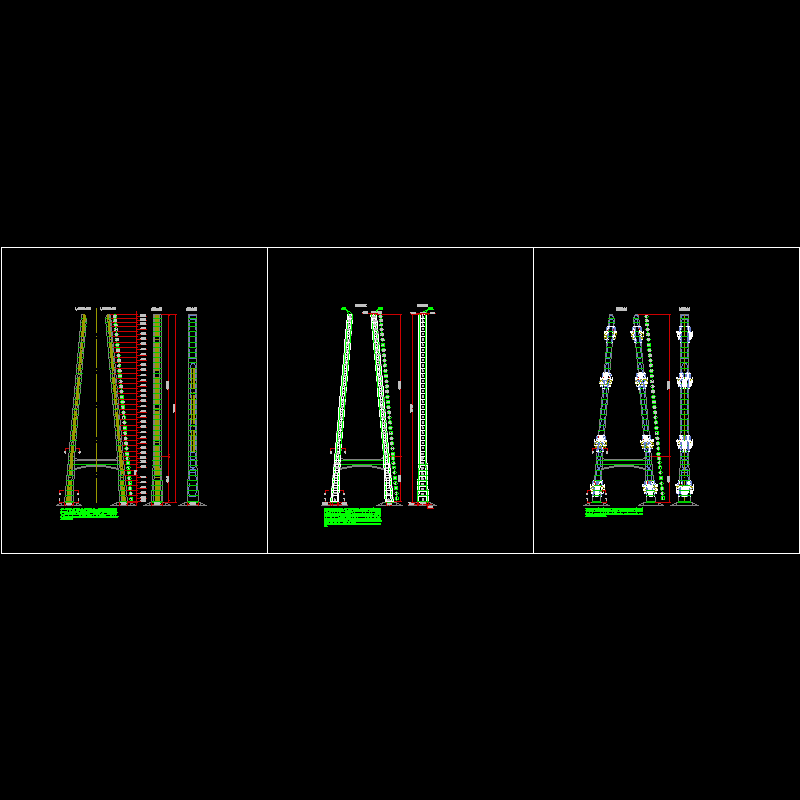

大桥索塔采用双柱门形框架塔，包括下、中、上塔柱、下横梁和上“结形撑”。下横梁与塔柱一起浇筑，结形撑与塔柱的连接通过预埋钢锚箱，在塔柱浇筑完成后分节段吊装安装到位。塔柱高163米，其中，上塔柱高56.35米，中塔柱高66.65米，下塔柱高40米。塔柱截面为矩形圆弧倒角空心单箱单室断面。仅下塔柱需四面收坡，中上塔柱外模无收坡，内筒有两次突变尺寸。标准浇注高度4.5米，模板高度4.65米。模板下包砼100mm，上挑50mm。内外模标准节段均采用H20木模体系，除上塔柱钢锚箱区域外，标准节段的内外模支架均采用液压自爬模。模板无拉杆体系，采用上桁架承担砼侧压力。 　　下塔柱四个直面均需收坡（圆弧钢角模无收坡），斜爬面爬升轨迹沿塔柱横桥向外侧斜率爬升，因此斜爬面模板每次只需裁切横桥向内侧模板，顺桥向为直爬面，每次浇筑前需沿顺桥向塔柱斜率裁切直面模板两侧，即可合模浇筑。每次裁切后注意木模与钢模的压缝企口处理。中上塔柱截面不变，模板不需裁切。 　　爬升流程：混凝土浇筑完后→ 拆模后移→ 安装附装置→ 提升导轨→ 爬升架体→ 绑扎钢筋→ 模板清理刷脱模剂→ 埋件固定模板上→ 合模→浇筑混凝土。 　　……共计36页，附12张CAD图
