斜拉桥主塔液压自爬模施工方案（附CAD施工图纸）

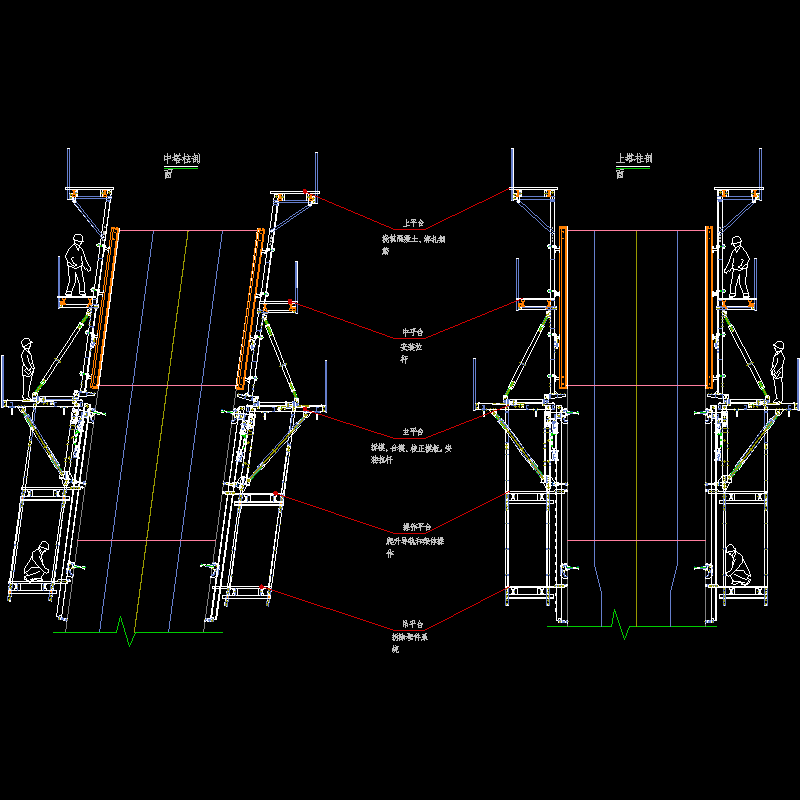

项目概要： 　　 1. 该项目为xx大桥81米索塔工程，本方案设计施工将采用 QPMX-50液压爬模，上支架采用桁架式后移支架为绑扎钢筋和混凝土浇筑提供可靠平台。模板采用木梁胶合板体系。 　　 2.该项目中标准浇筑高度为4.5米，个别部分为了施工方便浇筑高度有所不同（各层高度具体见浇筑分层图）。 　　 3.该项目中塔柱内模、上塔柱异型模板及施工平台部分所需材料均由施工方自备。 　　...... 　　模板简述： 　　 本套模板具有结构合理，经济实用，标准化程度高等特点。面板选用21mm厚的进口Wisa木胶合板，次梁选用200x80x40x27木工字梁，木工字梁最大间距300mm，横肋选用14#双槽钢，最大间距为1200mm；在单块模板中，胶合板与竖肋(木工字梁)采用自攻螺丝连接，竖肋与横肋（双槽钢背楞）采用连接爪连接，在竖肋上两侧对称设置两个吊钩。两块模板之间采用芯带连接，用芯带销固定，从而保证模板的整体性，使模板受力更加合理、可靠。木梁直墙模板为装卸式模板，拼装方便，在一定的范围和程度上能拼装成各种大小的模板。模板刚度大，接长和接高均很方便，模板最高可一次浇筑十米以上。 　　...... 　　编制于2010年，共包含CAD施工图10张，施工方案16页。
