跨江大桥门式框架桥塔过渡墩及基础施工图纸cad构造图

  • 使用性:公铁两用桥
  • 行车道位置:中承式桥
  • 承重构件受力情况:组合体系桥(斜拉桥、悬索桥)
  • 使用年限:永久性桥
  • 材料类型:预应力桥
该附件为: 跨江大桥桥塔过渡墩及基础工程施工图 ,格式为dwg,编制与,包含:桥塔基础 桥塔上部及桥塔附属 过渡墩及基础,推荐下载参考。
一、项目概要:
  1. 桥塔是由上塔柱、下塔柱、下横梁、中横梁、上横梁、鞍室及弧形墙组成的门式框架结构。塔柱、下横梁、鞍室及弧形墙为普通钢筋混凝土结构,中横梁和上横梁为预应力混凝土结构。桥塔塔身采用C55混凝土。南北桥塔建筑设计结构形式相同,南桥塔高度为172.90m,北桥塔高度161.90m。南塔塔底标高为162.726m,北塔塔底标高为173.726。塔顶标高为335.626m,上横梁顶面标高为326.626m,中横梁顶面标高为228.726m,下横梁顶面标高为184.326m。
  2. 上塔柱柱身采用梯形空心箱型截面。塔柱柱身在顺桥向为竖直,在横桥向的斜率为3/100。塔柱外侧顺桥向尺寸均为7.8m,内侧顺桥向尺寸为11.0m,横桥向尺寸均为6.0m。塔柱在顺桥向壁厚分别为1.2m、1.0m、2.0m,横桥向外侧壁厚分别为1.2m、1.0m、1.2m,内侧壁厚分别为1.4m、1.2m、1.4m,在靠近实体段和横梁附近设置加厚段。
  3. 下塔柱柱身采用由直线和曲线组成的类梯形空心箱型截面,自上而下,横桥向宽度以3/100的斜率从6.0m递增至8.125m,顺桥向宽度也随之从11.0m递增。塔柱在顺桥向壁厚分别为1.2m,横桥向外侧壁厚分别为1.2m,内侧壁厚分别为1.4m。
二、编制依据:
  1. 《公路悬索桥设计规范》(JTG-T D65-05-近代)
  2. 《公路圬工桥涵设计规范》(JTG D61-近代)
  3. 《公路桥涵地基与基础设计规范》(JTG D63-近代)
  4. 《公路钢结构桥梁设计规范》(JTG D64-近代)
  5. 《公路桥梁抗风设计规范》(JTG/T D60-01-近代)
  6. 《公路桥涵施工技术规范》(JTG TF50-近代)
  7. 《焊接结构用铸钢件》(GB/T 7659-近代)
  8. 《一般工程用铸造碳钢件》(GB/T 11352-近代)
  9. 《建筑基坑支护技术规程》(JGJ120-近代)
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

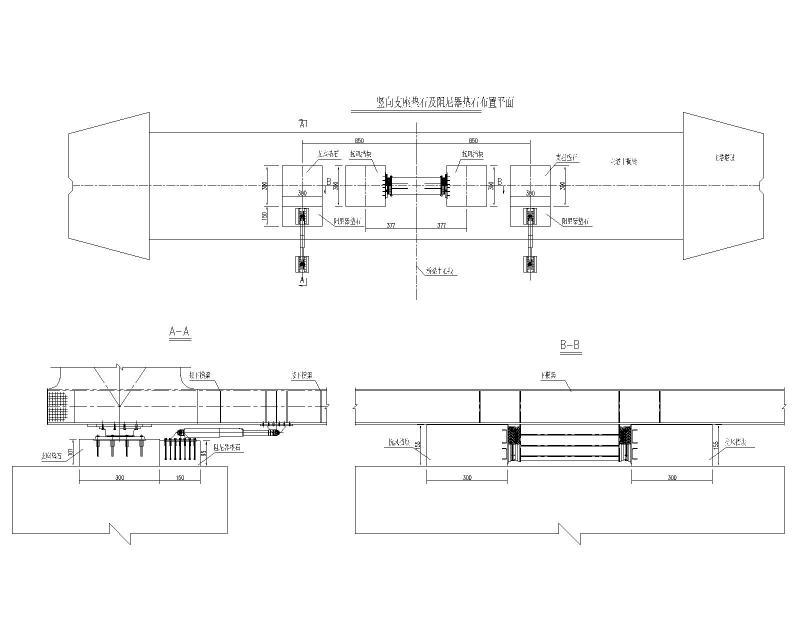

  • 抗风支座垫石构造及配筋图
    抗风支座垫石构造及配筋图

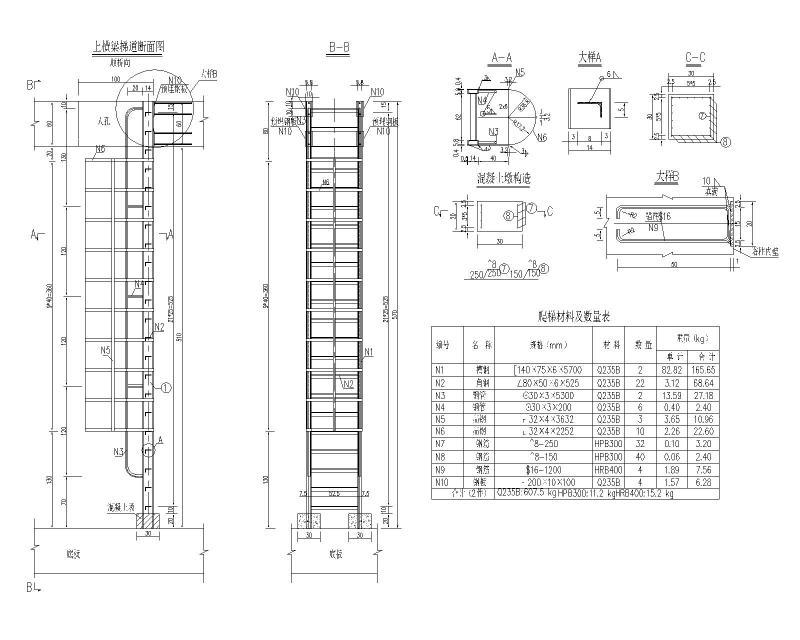

  • 桥塔横梁内爬梯构造图
    桥塔横梁内爬梯构造图
  • 桥塔塔柱钢筋布置图
    桥塔塔柱钢筋布置图

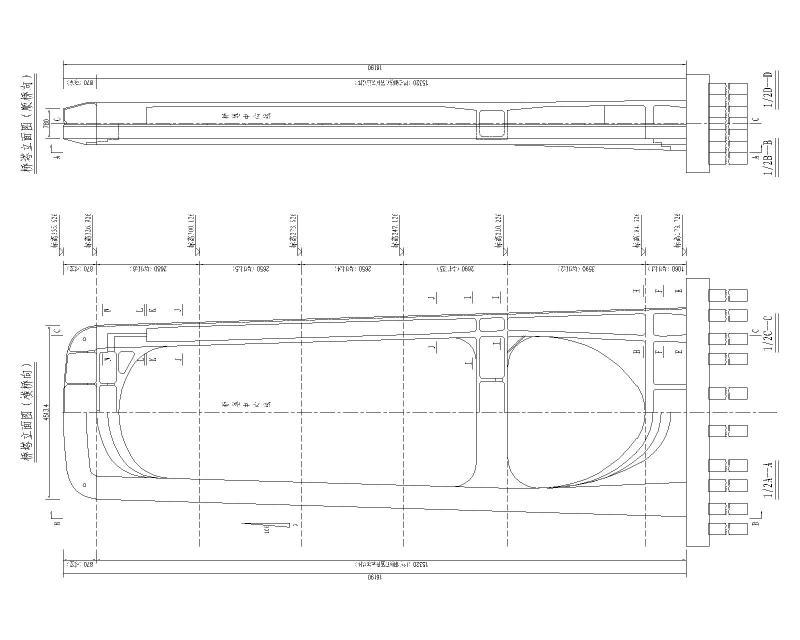

  • 桥塔塔柱构造图
    桥塔塔柱构造图

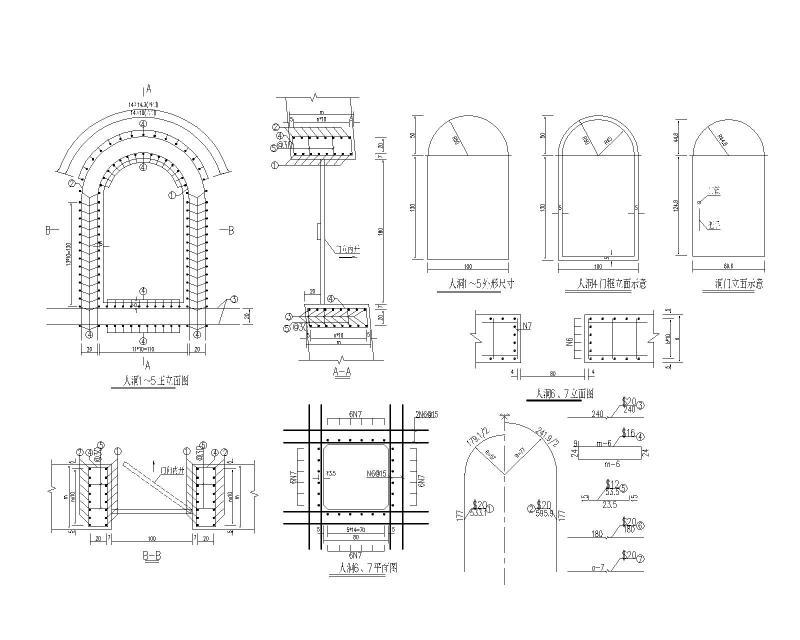

  • 人孔钢筋布置图
    人孔钢筋布置图

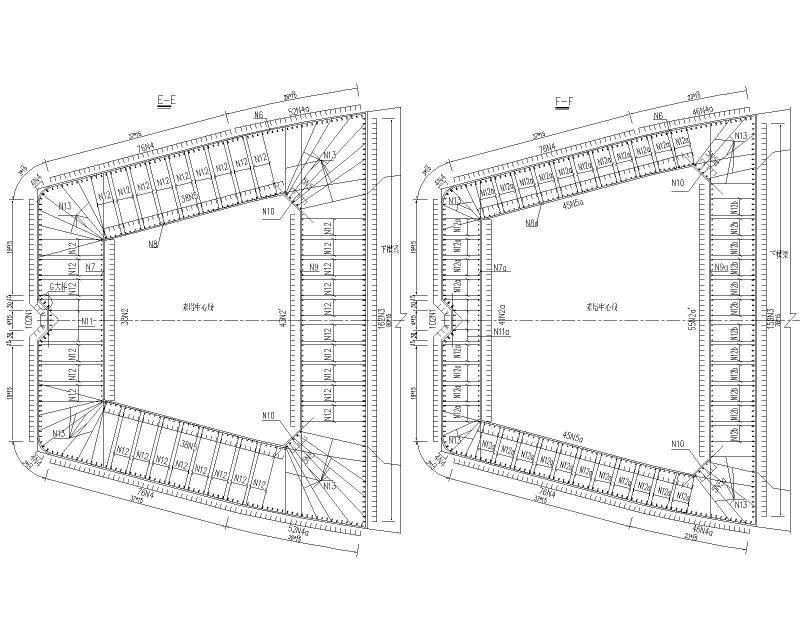

  • 塔柱横隔板钢筋布置图
    塔柱横隔板钢筋布置图
以上是部分截图,请下载附件后查看完整高清内容
