跨江特大桥重力式锚碇及基坑支护工程施工大样图cad

该附件为: 跨江特大桥重力式锚碇及基坑支护工程施工图_特大桥锚碇工程图 ,格式为dwg word pdf,,包含:锚碇基坑支护 锚碇及附属工程施工图(共71张cad图纸) 设计说明 计算书90页 工程数量表,节点清晰,标注规范,同类工程可下载参考。
一、项目概要:
  1. 该资料xx长江大桥采用重力式锚碇。北锚锚碇全长63.8m,基础横桥向宽62m,顺桥向总长54m;南锚锚碇全长64.8m,基础横桥向宽62m,顺桥向总长55m。
  2. 北锚碇基坑范围整体地势呈现北东侧高、西南侧低的趋势,地表最高点高程约263.000,最低点高程约226.000m。基坑设计底标高为197.124,最大基坑边坡高度约55.0m。北锚碇区位于丘陵斜坡,地形坡度一般25~35,上覆土层为第四系人工填土或粉质粘土,厚度0~2.0m。下伏基岩为侏罗系中统沙溪庙组砂质泥岩和砂岩。
  3. 南锚碇基坑范围整体地势呈现南东侧高、北西侧低的趋势,地表最高点高程约284.000,最低点高程约217.000m。基坑设计底标高为193.271,最大基坑边坡高度约55.0m。南锚碇区位于丘陵斜坡,地形坡度一般22~30,上覆土层为第四系全新统残坡积粉质粘土,厚度0~2.0m。下伏基岩为侏罗系中统沙溪庙组砂质泥岩夹薄层砂岩。详细情况见锚碇基坑边坡分段地质评价。
二、技术标准规范:
1《公路路基设计规范》(JTGD30-2015)
2《建筑边坡工程技术规范》(GB50330-2013);
3《混凝土结构设计规范》(GB 50010-2010,2015版);
4《建筑结构荷载规范》(GB 50009-2012);
5《建筑地基基础设计规范》(GB 50007-2011);
6《建筑桩基技术规范》(JGJ94-2008)
7《建筑基桩检测技术规范》(JGJ106-2014)
8《建筑抗震设计规范》(GB50011-2010,2015版)
9《公路桥涵设计通用规范》(JTG D60—2015)
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

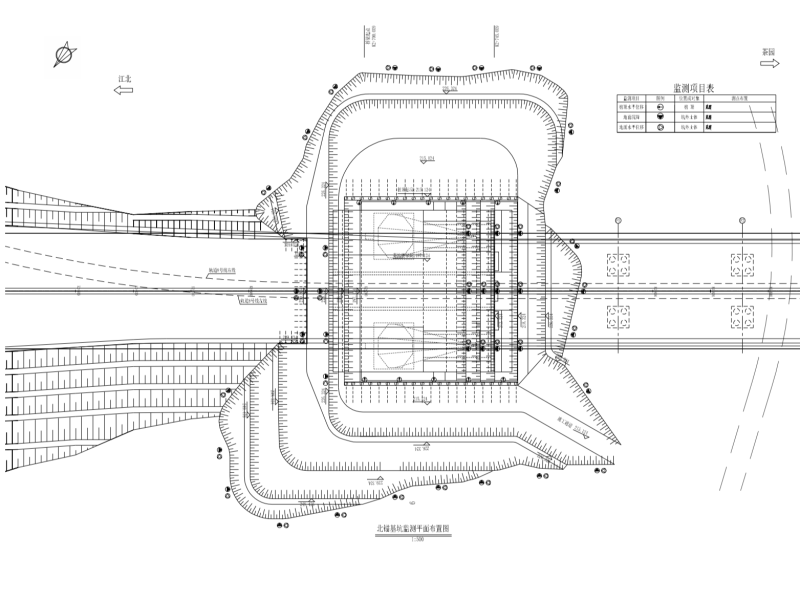

  • 基坑监测平面布置图
    基坑监测平面布置图

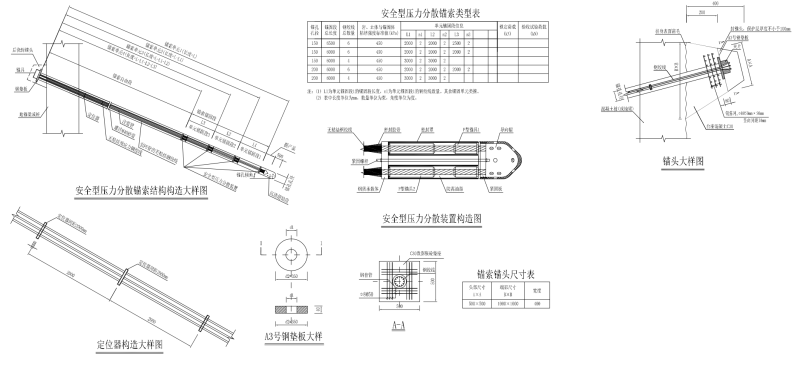

  • 分散型锚索大样图
    分散型锚索大样图
  • 锚碇桩基配筋大样图
    锚碇桩基配筋大样图

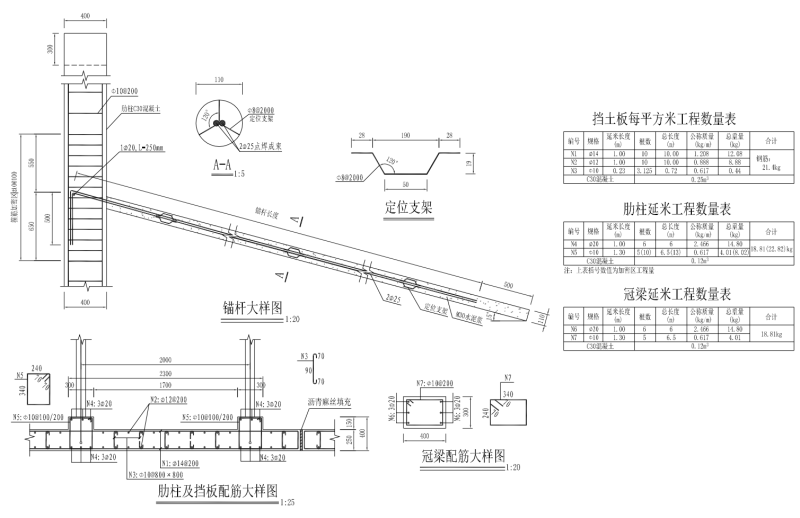

  • 锚杆挡墙设计大样图
    锚杆挡墙设计大样图
  • 锚杆格构护坡大样图
    锚杆格构护坡大样图
  • 预应力锚索大样图
    预应力锚索大样图
以上是部分截图,请下载附件后查看完整高清内容
