自锚式悬索桥防雷接地施工方案图纸CAD.dwg

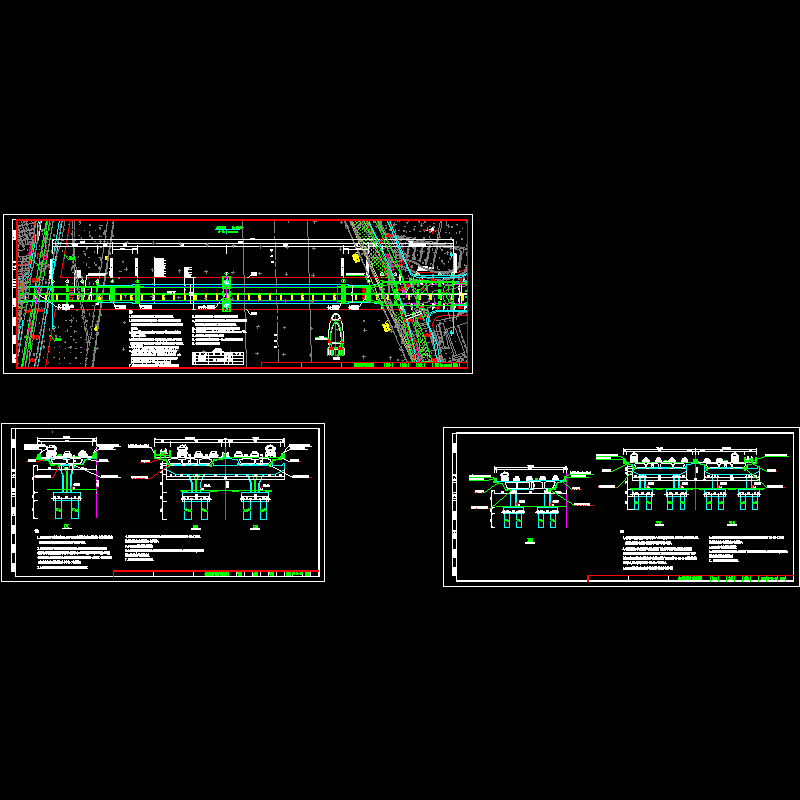

道路等级：城市Ⅰ级主干道 行车速度：60km/h 　　道路交通通行净空：不小于5.0m 最大纵坡：2.5% 　　道路宽度：双向6车道，两侧设行人、自行车道，宽3.75m。 　　大桥全宽：36.1m 高架桥区段全宽：25.6m 　　地震设防烈度：防烈度为Ⅶ度 　　主桥采用独塔两跨自锚式悬索桥，主孔根据主河槽宽度220m和XX通航孔跨180m的要求采用 47m 167m 219m 47m。主缆为空间布置。主鞍座在塔顶间距4m。悬索桥将人行道置于索区外侧，桥梁全宽为36.1m，而引桥全宽为32.1 　　 　　大桥桥梁道路部分均按二类防雷建筑物设置防雷保护. 　　主缆和索塔内钢筋、钢结构及钢箱梁与桥墩内钢筋必须有可靠的电气连接。利用建筑物构造柱及基础内的结构钢筋作为接地装置应满足以下要求:柱及基础采用以硅酸盐为基料的水泥;柱及基础的外表面无防腐层或有沥青质的防腐层;柱及基础内的结构钢筋应采用绑扎法连接或焊接形成一整体;接地引下线和接地连接板及各焊接处应严格按照规范要求做好防腐处理。每根引下线设置接地连接板一处,作为测试接地电阻或外引接地用.每根引下线的冲击接地电阻不应大于10欧,施工时应实测接地电阻所有突出桥梁的标志牌及其它金属构筑物均应与防雷装置可靠连接.接地连接板每墩设置,接地引下线每墩设置. 　　 　　防雷接地平面布置图 　　北引桥防雷引下线安装图 　　南引桥防雷引下线安装图 　　…… 　　共计3张
