257025m人行自锚式悬索桥CAD施工图纸（48张设计美观）

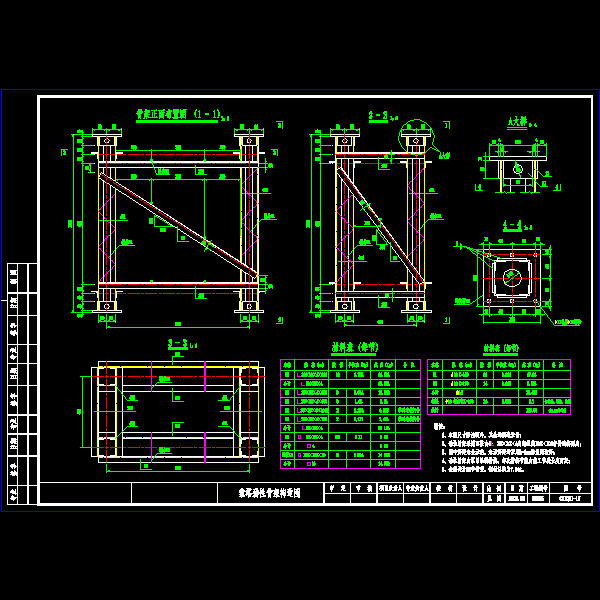

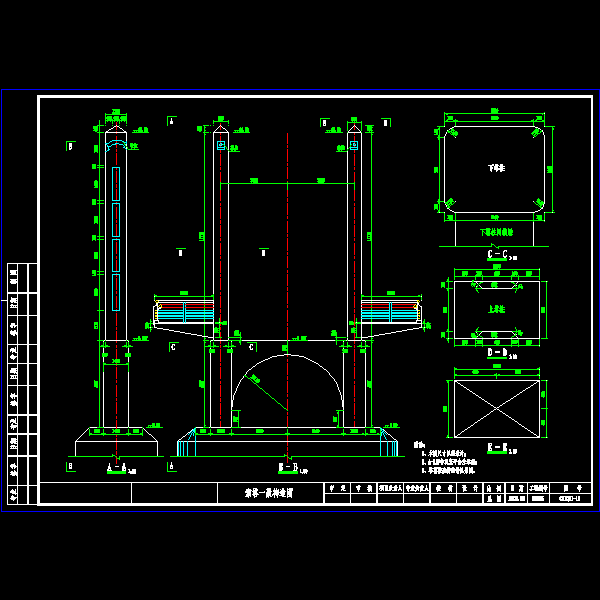

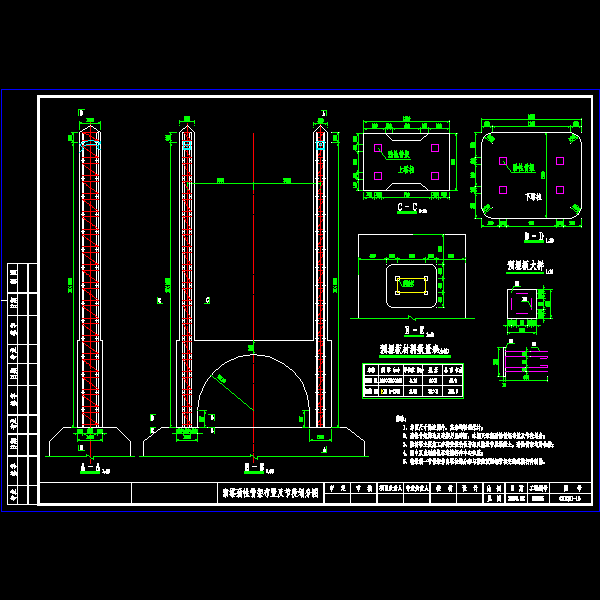

附件详情： 　　 为满足公园高标准、高品位的规划格局，经多轮方案比选，确定采用自锚式悬索桥方案，跨径组合为25 70 25m，桥宽8m，主桥两端采用螺旋扶梯，桥塔处设置四个观景平台。 　　...... 　　技术标准： 　　 1、桥面宽度根据桥梁总体要求进行布置。从经济性和适用性考虑，并考虑吊索的设置宽度，确定桥宽为8m，即0.75m（吊索锚固带） 0.25m（栏杆） 6.0m（人行道） 0.25m（栏杆） 0.75m（吊索锚固带）。 　　 2、扶梯宽度根据桥梁总体要求进行布置。从经济性和适用性考虑，确定扶梯宽为3.5m。 　　 3、设计荷载：人群-4.0KN/m2。 　　 4、抗震标准：设计地震烈度为7度，重要性修正系数采用1.3。 　　...... 　　施工方法： 　　 自锚式悬索桥必须采用先梁后索的施工方法，主要的施工顺序为：下部基础→桥面以下索塔→搭临时支架浇筑主梁→桥面以上索塔→安装主缆→安装索夹→安装和分组张拉吊杆→桥面铺装→栏杆及照明等附属设施→调整吊杆拉力及缆索线形。 　　...... 　　设计于2004年，共包含CAD设计图48张。
