双索面自锚式悬索桥竣工CAD图纸(142张)(钢筋构造图)

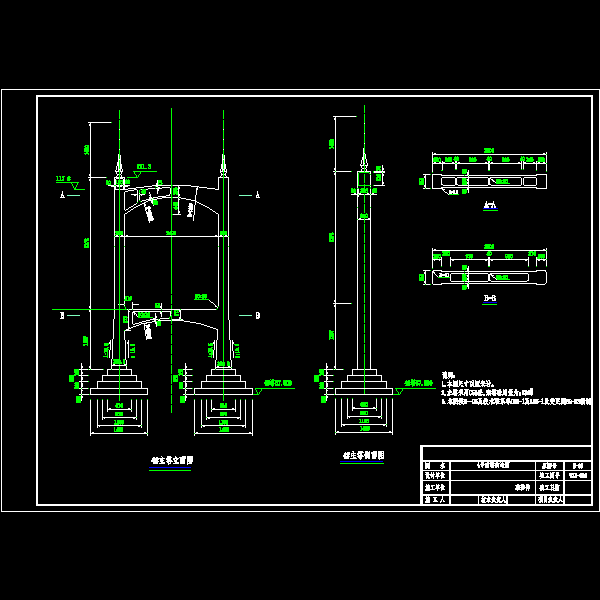

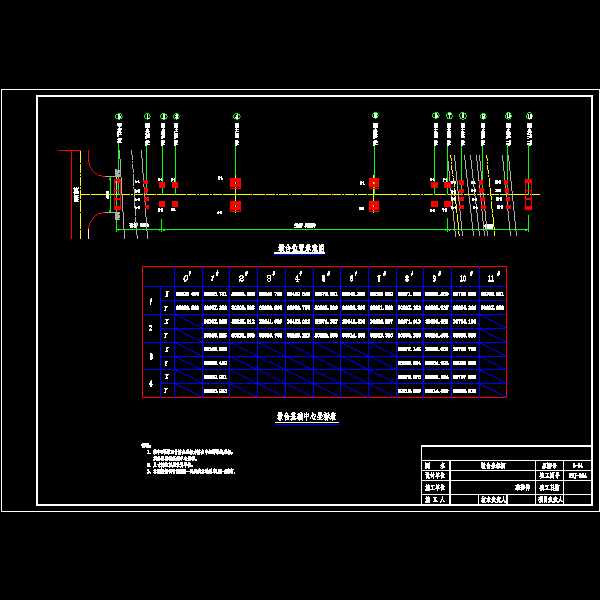

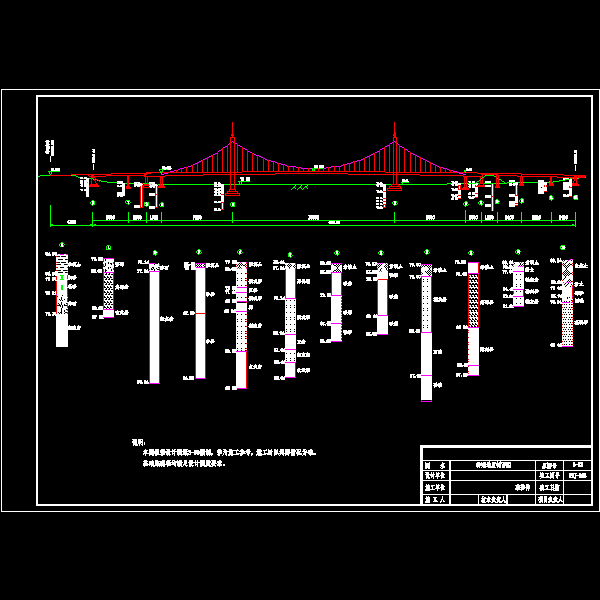

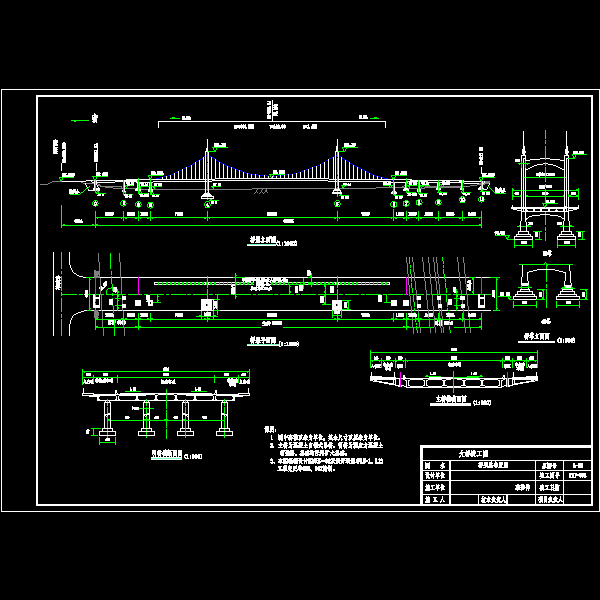

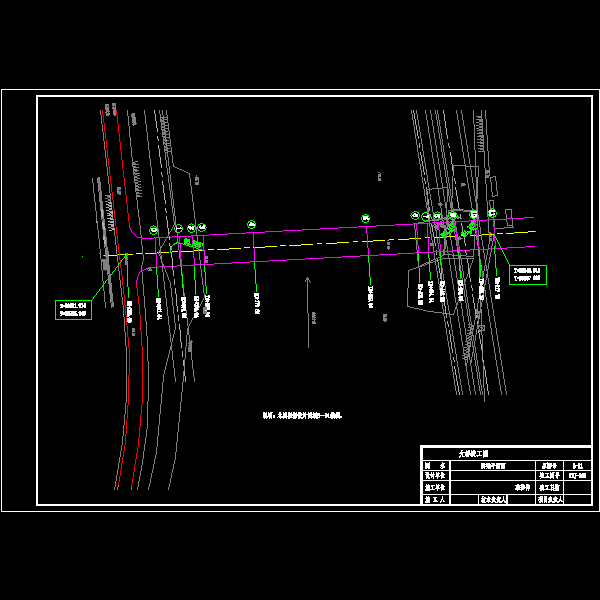

附件详情 桥梁全长：476.15m 　　道路等级：城市主干路 机动车道数：双向6车道 　　计算行车速度： 60km/h 桥面横坡：1.5% 　　桥梁纵断：纵坡2％，凸曲线半径7000m 　　设计荷载：城－A级，人行道活载3.5KN/m2，非机动车道活载3.5KN/m2 　　地震基本烈度为Ⅶ，结构物按Ⅷ度设防 　　设计洪水频率1/300，设计洪水位84.60m 　　桥梁宽度：41 m，布置形式为2.62m人行道 3.38m非机动车道 （2.5 6×3.75 2.5 ）机动车道 3.38m非机动车道 2.62m人行道 　　主桥为双索面自锚式混凝土吊桥，主跨为160m，边跨70m，锚固跨15m，全长15 70 160 70 15＝330m，主梁为五跨连续箱梁，主缆中心距26.5m，吊索沿顺桥向间距5m。 　　 　　桥梁平面图、桥梁总布置图、桥梁地质剖面图 　　主桥工程数量表、引桥工程数量表、墩台坐标图 　　4号、5号索塔构造图；4号、5号主塔基础构造及配筋图 　　索塔横梁预应力筋图、索塔配筋图3、塔顶构造配筋图 　　主桥墩基础构造及配筋图、主桥墩柱构造及配筋图 　　主桥箱梁构造图3、锚固跨空间定位图、主桥预制悬臂梁构造图 　　主桥箱梁配筋图4、主桥一般横梁普通钢筋配筋图 　　主塔处横梁配筋图3、锚固跨普通钢筋图11 　　主桥预制悬臂梁（80cm）配筋图、主桥预制悬臂梁（95cm）配筋图2 　　主桥纵向预应力筋图2、主桥一般横梁预应力配筋图2 　　锚固跨预应力筋图、主梁合拢段劲性骨架构造图2 　　锚固跨出口封闭装置结构图、北侧引桥构造图 　　南侧引桥构造图、北侧引桥主梁预应力筋图4 　　南侧引桥主梁预应力筋图7 　　引桥A类、B类、C类锯齿配筋图3 　　北侧引桥箱梁腹板配筋图、北侧引桥箱梁配筋图 　　南侧引桥箱梁配筋图、南侧引桥箱梁腹板配筋图 　　北侧引桥箱梁顶板、底板配筋图 　　北侧引桥7#-8#箱梁配筋图3、引桥横梁预应力筋图2 　　引桥A类端横梁普通钢筋图、引桥B类端横梁普通钢筋图 　　引桥中横梁普通钢筋图、引桥墩柱钢筋构造图2 　　主桥及引桥伸缩缝处梁端翼缘板加厚示意图 　　桥台一般构造图、11＃桥台肋板配筋图 　　0＃桥台肋板配筋图、桥台背墙配筋图、11#桥台耳墙配筋图 　　桥台盖梁配筋图、桥台搭板构造及配筋图 　　桥台、桥墩扩大基础钢筋构造图2 　　主缆线型及构造图、主缆设计图、索夹及吊索布置图 　　主缆接头连接图、定位板构造安装示意图、塔顶索鞍构造图3 　　塔顶索鞍定位及局部配筋图、塔顶索鞍锌块构造图2 　　主梁滑动索鞍锌块构造图2、主梁固定索鞍锌块构造图 　　塔顶鞍座顶推结构图2、梁上滑动索鞍构造图2、梁上固定索鞍构造图2 　　索夹SJ1(I)构造图、索夹SJ1(II)构造图 　　SJ2构造图、SJ3构造图、0#索夹下部连接构造图 　　螺栓、耳板、销子构造图 　　封闭索夹构造图、主缆防护罩设计图 　　主缆防护罩及封闭索夹安装部位图 　　吊索防护罩、防雨罩示意图 　　主缆检查走道安装部位图、主缆检查走道设计图4 　　主桥非机动车道桥面板及人行道桥面板构造图、配筋图2 　　桥面铺装、防撞墙及泄水管构造图 　　引桥人行道板配筋图、主缆防护方案、栏杆构造图 　　全桥支座布置图、路灯构造图、路灯预埋件、伸缩缝构造图 　　…… 　　共计143张，2004 北侧引桥7#-8#箱梁配筋图（一） 定位板构造安装示意图 索塔横梁预应力筋图 引桥A类端横梁普通钢筋图 主缆检查走道设计图（一） 主桥箱梁构造图（三） 主桥一般横梁预应力配筋图（一） 栏杆构造图
