上承式受力钢栈桥施工方案(钢管桩)

附件详情

  • 目 录
  • 1、编制依据 2
  • 2、项目概要 2
  • 3、施工方法 2
  • 3.1钢栈桥施工方法 2
  • 3.2钢栈桥 施工工艺 流程图 2
  • 3.3浮吊(10吨)、钻孔浮平台拼组 3
  • 3.4浮平台就位 5
  • 3.5栽桩法施工 6
  • 3.6栈桥上部结构施工 6
  • 3.7钢栈桥受力计算 9
  • 3.7.1钢栈桥荷载布置 9

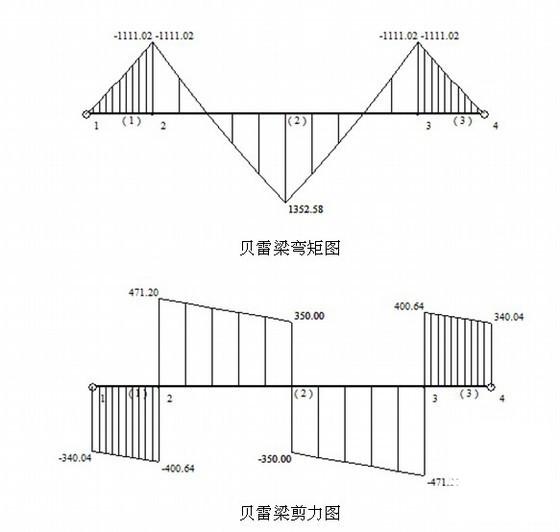

  • 3.7.2受力检算 10
  • 4、资源配置 13
  • 4.1机械设备 13
  • 4.2 人力资源 14
  • 5、安全保证措施 15
  • 5.1组织机构 15
  • 5.2安全目标 15
  • 5.3安全保证措施 15
  • 5.4教育与培训 15
  • 5.5现场管理 15
  • 5.6安全用电 16
  • 5.7防火、防爆 16
  • 5.8高空作业 16
  • 5.9吊装作业 16
  • 5.10应急预案及措施 17

附件详情

项目概要

XX特大桥跨越XX,为便于1#墩、0#台施工及砂石骨料运输,在XX特大桥2#墩下游60m处搭设钢栈桥。钢栈桥长为120m,宽4.5m,设计承载力70T,梁柱式结构,采用Φ530X10mm钢管桩,上面架设单层双排321型贝雷梁,跨度为15m,上承式受力。
钢栈桥施工方法

经实地勘察,河床覆盖层较薄,基本为裸岩。故采用钢管桩作为柱,钢管桩难以打入岩层,存稳定性差问题,无法承受施工机械或抵御一般洪水冲击,该项目拟采用“营孔法”进行管桩施工,在栈桥桩位处用冲击钻机成一个直径0.8m的孔,孔深为1.5m,再用10吨浮吊配合,将管桩栽入孔内,然后水下灌注砼,填满管桩之间的空隙
……
浮吊(10吨)、钻孔浮平台拼组

水上吊装作业采用1台10吨动臂浮吊,浮吊为67式铁路舟桥配套设备,现场拼组,由10个标准舟节和杆件组成,拼组时在岸边处用汽车吊将浮箱下水,拼组浮箱,再用汽车吊在浮箱上拼组杆件
……
栽桩法施工

钻机完成一个孔后,可不掏渣,直接用浮吊将管桩吊入孔内,孔在水中难以看见,需要用潜水员进行水下探摸,桩栽入孔后
……

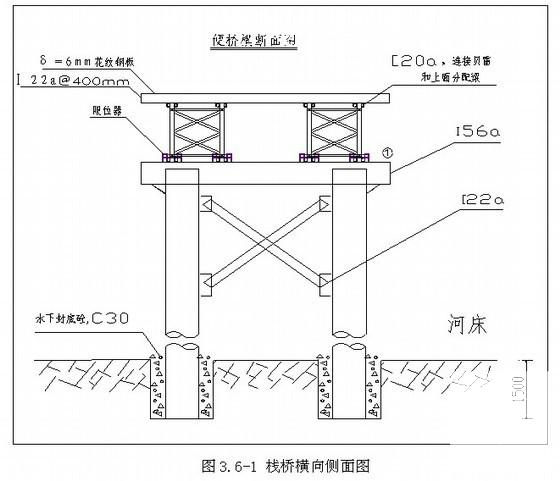

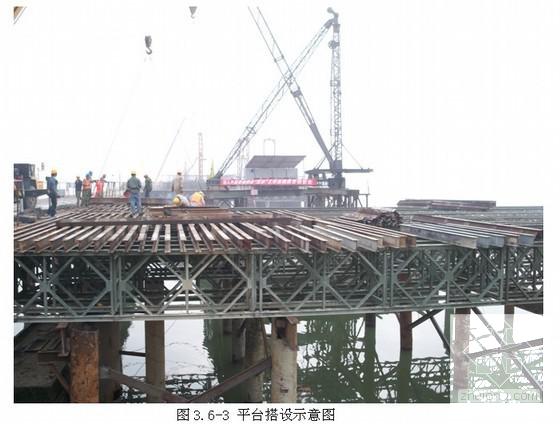

栈桥上部结构施工

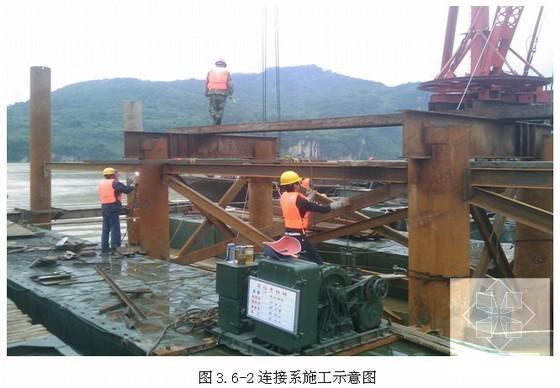

在浮平台上一排栈桥墩完成后,用10吨浮吊配合,进行纵横向连接系施工,连接系用[20b槽钢,为使槽钢和管桩之间受力更加合理,连接牢固,在管桩上用12mm厚钢板焊接耳板,耳板尺寸为400X300mm。
连接系施工完毕后
……
钢栈桥荷载布置

钢栈桥车道荷载大于公路-Ⅰ级车道荷载,承重大于70吨,按钢栈桥最不利受力情况下(跨中受到施工机械集中力),可承受700KN集中力。
1)荷载布置
每跨静载:
(1)桥面:δ=6mm花纹钢板,6×4.5×78.5×0.6=12.7KN/m
……
应急预案及措施
该项目水上施工工程量大,施工过程中要做好水中施工应急预案及措施,施工时要对以下可能发生的事故制订应急预案:人员落水、船舶碰撞、船舶搁浅、船舶在施工或航行中因遇险失控、船舶发生火灾、船舶对外溢油造成污染等,具体如下:
(1)当发生水上作业点施工人员和船员落水时
(2)当施工船舶发生船舶碰撞时
......17页 5千多字

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 上承式受力钢栈桥施工方案(钢管桩) - 1
    第 1 张图
  • 上承式受力钢栈桥施工方案(钢管桩) - 2
    第 2 张图
  • 上承式受力钢栈桥施工方案(钢管桩) - 3
    第 3 张图
  • 上承式受力钢栈桥施工方案(钢管桩) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
