双向通行设计标准跨螺旋钢管桩栈桥设计cad图纸

技术标准:    (1)设计荷载:公路—I级,履带吊-100,200吨超重车辆荷载    (2)施工控制活载:公路—I级,200吨超重车辆荷载    (3)设计行车速度:15km/h    (4)设计使用寿命:5年   ......   设计要点:    两岸栈桥均布置在主桥上游侧,两岸栈桥终点到施工期临时通航水域,北岸栈桥全长4.664km;南岸栈桥全长3.911km。两岸栈桥均按双向通行设计,桥面标准宽8.0m,荷载按两车道设计。栈桥轴线距离主线右幅桥轴线为19m(主通航孔范围内为25m),桥面标高为7.06(20年一遇设计最高水位) 3.5(20年一遇波锋面高度)×0.66 0.012(栈桥桥面板厚) 0.618(桥下净空)=10.0 m。北岸栈桥设8个错车平台,南岸栈桥设6个错车平台,平面尺寸为30m×3.2 m。南北两岸栈桥各设2个调头平台,平面尺寸为45m×6.4 m。    栈桥标准宽为8.0m,标高为 10.0m,标准跨为15m,标准跨之间采用φ1000mm×12mm的螺旋钢管桩(间距为15m),横桥向间距为3.20m,伸缩缝之间采用φ800mm×12mm双排桩,纵桥向间距为3.0m,横桥向间距为3.20m。   ......   共46张CAD设计图。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

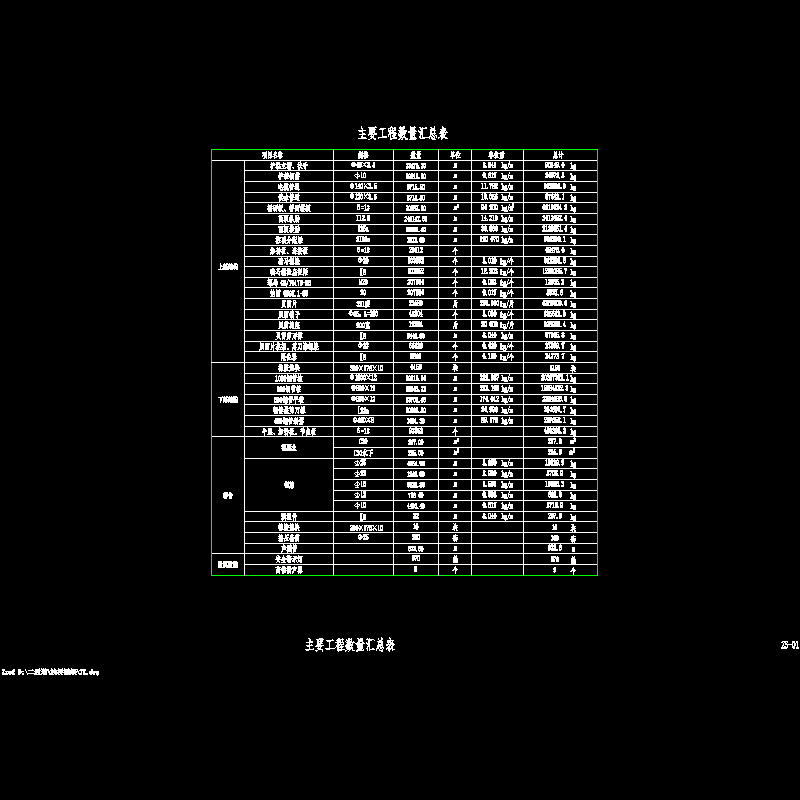

  • zs-01 主要工程数量汇总表.dwg
    zs-01 主要工程数量汇总表.dwg
  • zs-19~25 坐标表.dwg
    zs-19~25 坐标表.dwg
  • zs-26 栈桥一般构造(一).dwg
    zs-26 栈桥一般构造(一).dwg
以上是部分截图,请下载附件后查看完整高清内容
