桩撑体系10.6米深基坑围护CAD施工图纸(带栈桥)

附件详情

  • 基坑围护施工总说明
  • 基坑围护 平面布置图
  • 剖面图
  • 第一道支撑平面布置图
  • 第一道支撑配筋图
  • 第二道支撑平面布置图
  • 第二道支撑配筋图
  • 栈桥与圈梁节点图
  • 立柱桩平面布置图
  • 围护桩配筋图
  • 立柱桩详图
  • 节点详图

附件详情

基坑开挖深度10.65米,局部11.8米、12.45米;基坑围护设计整体上采用钻孔灌注桩 二道钢筋混凝土支撑的围护型式,坑外采用三轴水泥搅拌桩850@600止水,真空深井降水。共14张,编制于2010年。
支撑系统:第一道支撑截面尺寸为900X700mm,支撑中心标高-2.000m,围檩采用钢筋混凝土围檩,截面尺寸为1200X800mm。第二道支撑截面尺寸为1000X800mm,支撑中心标高-7.500m,围檩采用钢筋混凝土围檩,截面尺寸为1300X800mm。
立柱采用480x480型钢格构柱,立柱桩采用直径800钻孔灌注桩,混凝土强度等级为水下混凝土C30。
双轴水泥土搅拌桩采用P42.5普通硅酸盐水泥,水灰比0.5。
三轴水泥土搅拌桩850@600,水泥掺量20%,水灰比1.5。
压密注浆水灰比为0.5,注浆压力为0.2~0.3Mpa,水泥用量为180kg/m
围护桩采用800、850、900钻孔灌注桩,桩身垂直度应不大于1/200,设计强度为水下混凝土C30

立柱桩详图

混凝土支撑配筋图

栈桥与圈梁节点图

节点详图

剪刀撑示意图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

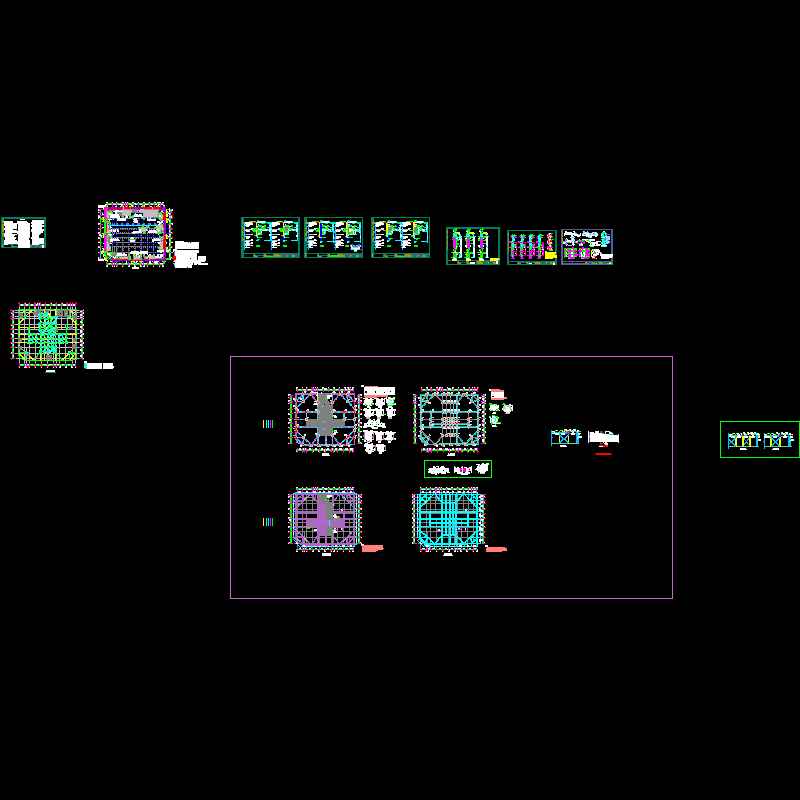

  • 桩撑体系10.6米深基坑围护CAD施工图纸(带栈桥) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
