2层地下室基坑围护结构CAD施工大样图(土钉墙桩撑体系)

附件详情

  • 设计说明
  • 基坑周边环境总图
  • 围护结构 平面布置图
  • 基坑监测点布置图
  • 降水井平面布置图
  • 支撑平面布置图
  • 基坑支护剖面图
  • 坑中坑支护剖面图
  • 土钉及排水沟节点详图
  • 支撑节点详图
  • 立柱桩节点详图

附件详情

该项目基坑位于粉砂土层中,临近现有 城市道路 ,地下室一层为住宅部分,二层为商业与酒店部分。基坑最大开挖深度10.25m,一层地下室范围基坑安全等级为Ⅱ级,二层地下室范围基坑安全等级为Ⅰ级。一层部分采用土钉墙围护形式,二层部分采用排桩加内支撑。坑外采用三轴搅拌桩止水,坑内采用自流深井降水。
土钉:搅拌式锚管土钉,普通钢管土钉
止水帷幕:650@900和850@1200三轴水泥搅拌桩,套打一孔法施工
高压旋喷桩:桩径600,桩间距400,采用双重管法施工
钻孔灌注桩:桩径800mm/900mm
支撑体系:现浇C30钢筋混凝土
立柱桩:“口”字形钢格构柱
22张,编制于2013年。

桩撑支护剖面

坑中坑支护

土钉及排水沟节点详图

钢立柱详图

支撑节点大样图

土钉墙支护

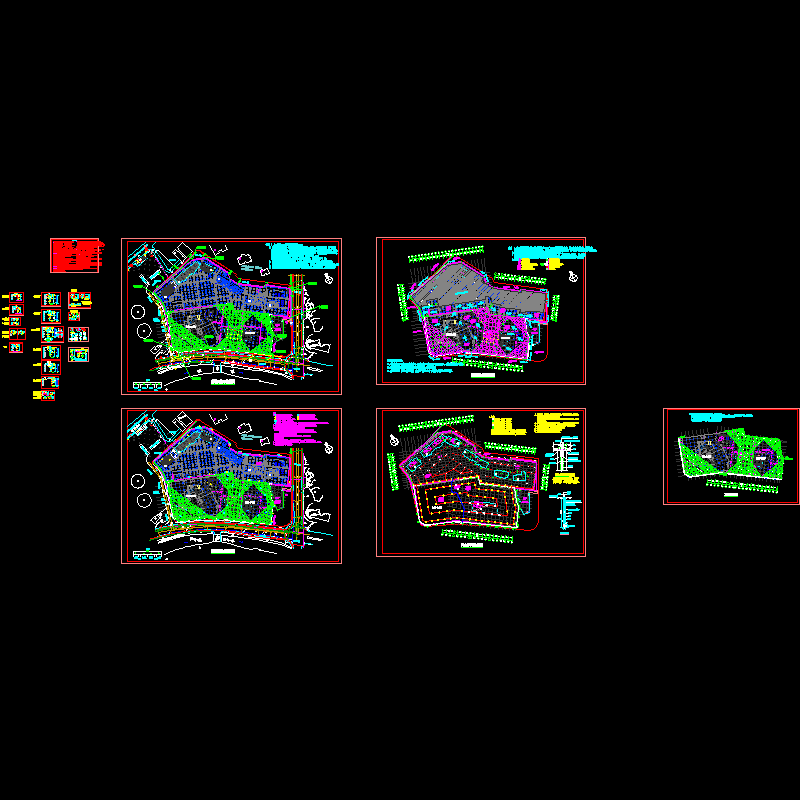

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
