深基坑围护降水结构CAD施工大样图（钻孔桩搅拌桩重力挡墙）
附件详情
- 设计说明
- 平面图
- 剖面图
- 钻孔桩配筋图
- 帽梁配筋图
- 搅拌桩重力式挡土墙大样图
附件详情
基坑开挖深度：5.4m
基坑围护结构：钻孔灌注桩 搅拌桩重力式挡土墙
止水帷幕：深搅桩
搅拌桩：Φ700mm@500mm，长10.5m
基坑降水
：井点降水 盲沟
含：设计说明、平面图、剖面图、钻孔桩配筋图、帽梁配筋图、搅拌桩重力挡墙大样图
基坑支护剖面
帽梁配筋
水泥土搅拌桩重力挡土墙
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

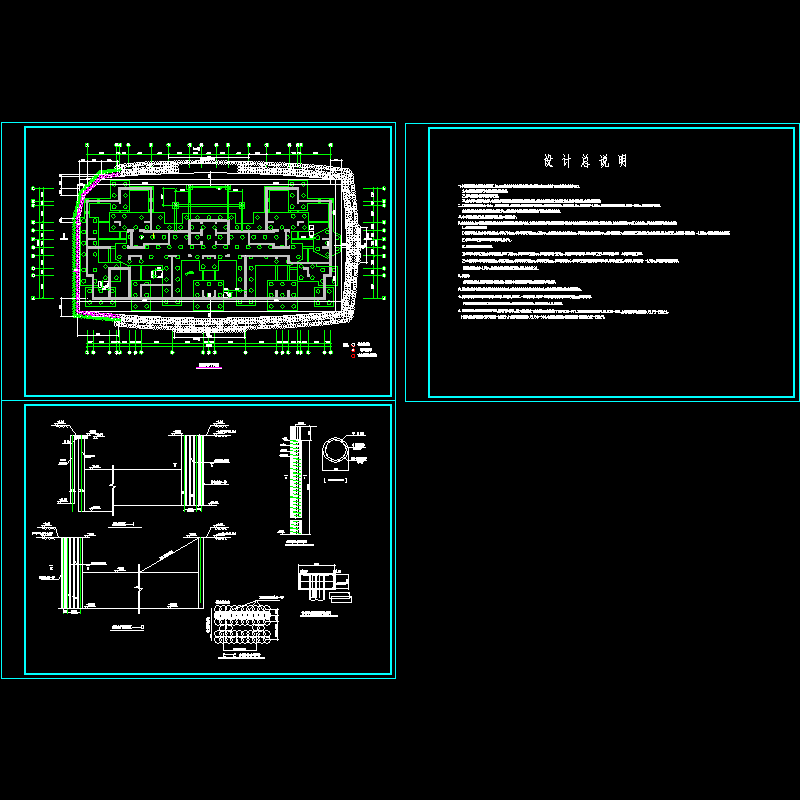

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.18 MB
- 收藏次数：0
-
文件名称：
附件-995995769858709757.zip
