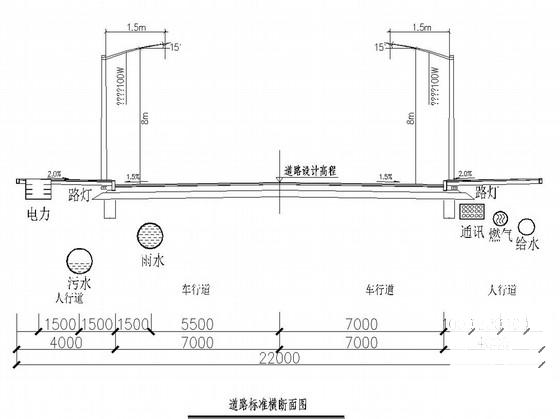

双向四车道道路改造电气工程施工图纸设计标准横断面图

附件详情

道路现状为城市支路，路幅约8米宽，拟改造为双向四车道。道路全长737.22米。按城市次干路标准设计，标准路幅宽22米，其中车行道宽14米，双向四车道，两侧人行道各宽4米，设计行车速度为30公里/小时。
……

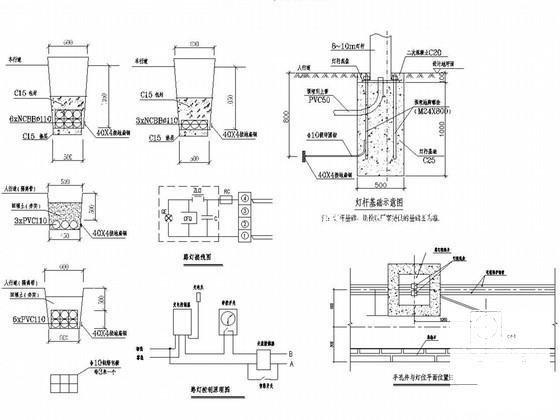

照明供电管线敷设：
1、道路照明回路电缆穿双壁波纹管沿灯杆内侧埋地暗敷，各灯具单独设置保护，在每盏路灯灯座处接线孔内加装瓷插式熔断器(RT14-4)。
2、道路照明回路电缆过街采用穿钢管电力护套管埋地暗设。
3、道路照明管线在人行道下埋深为管顶0.5米，在车行道下埋深为管顶0.7米。
4、该项目除满足路灯的需要外，并预留了景观和广告照明的用电负荷及交通信号电源在相应的埋地管道敷设中，预埋一组PVC110管道以备景观及广告照明穿线用。
……
共12张，。
