2x13m正交预应力空心板重建桥梁CAD施工图纸（36张）.dwg

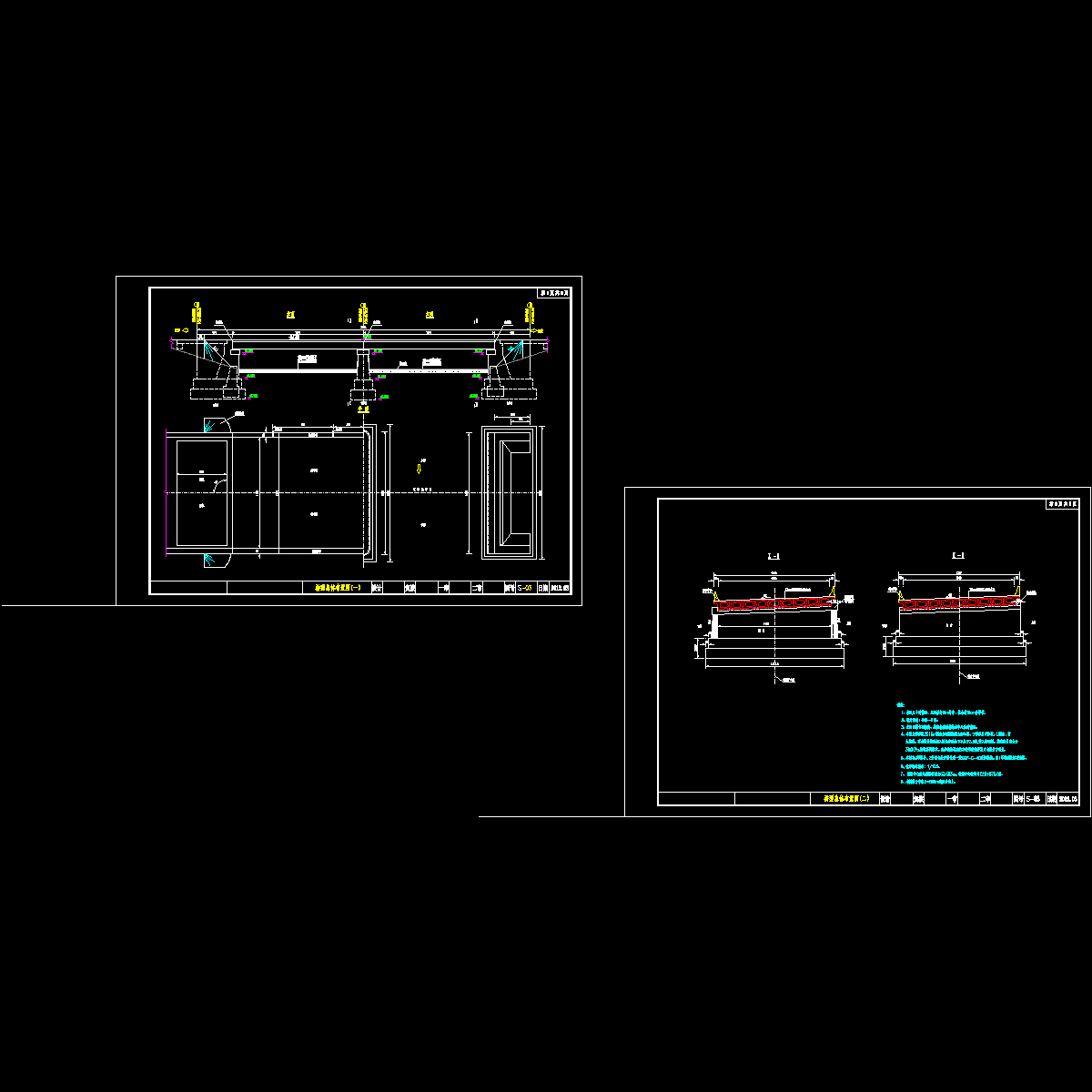

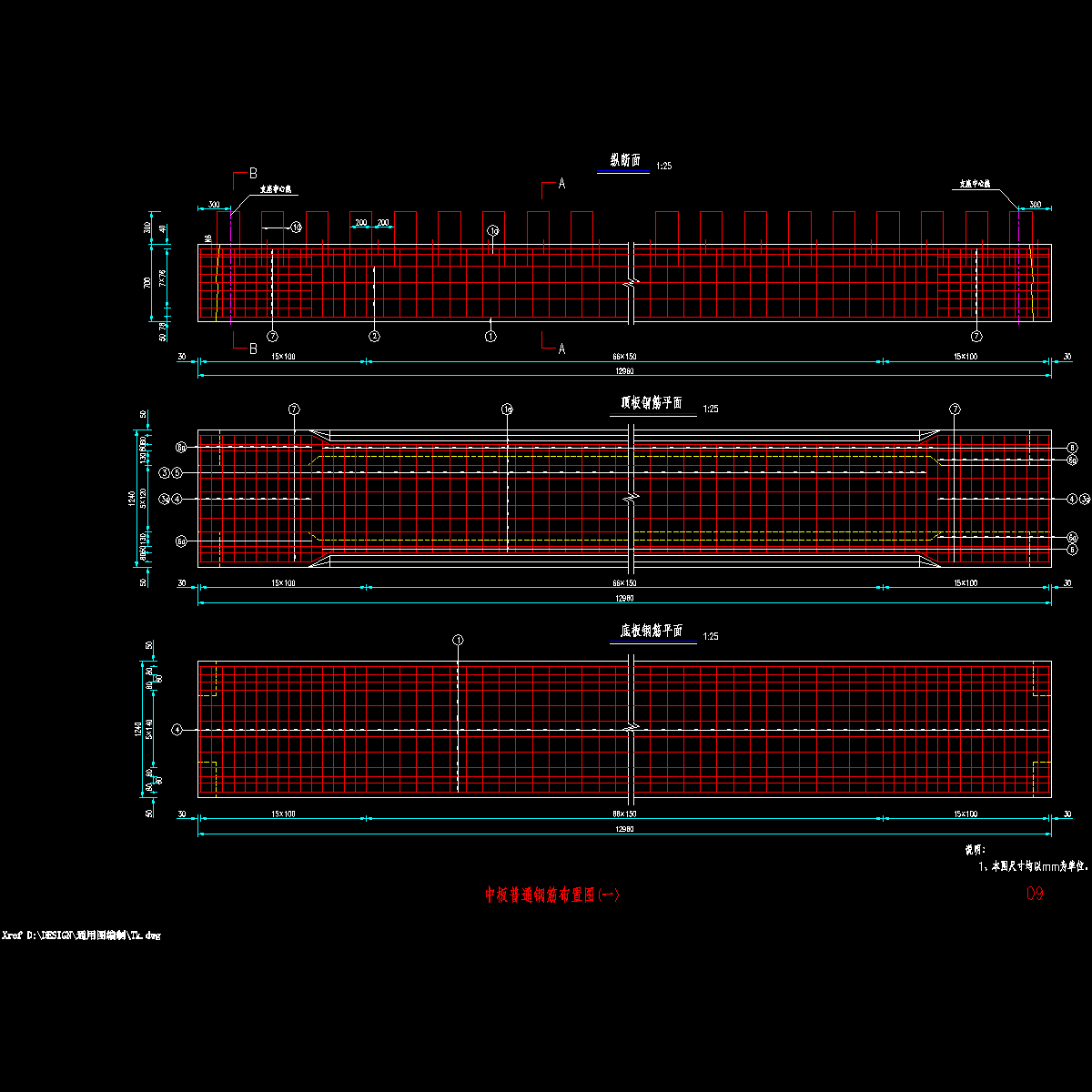

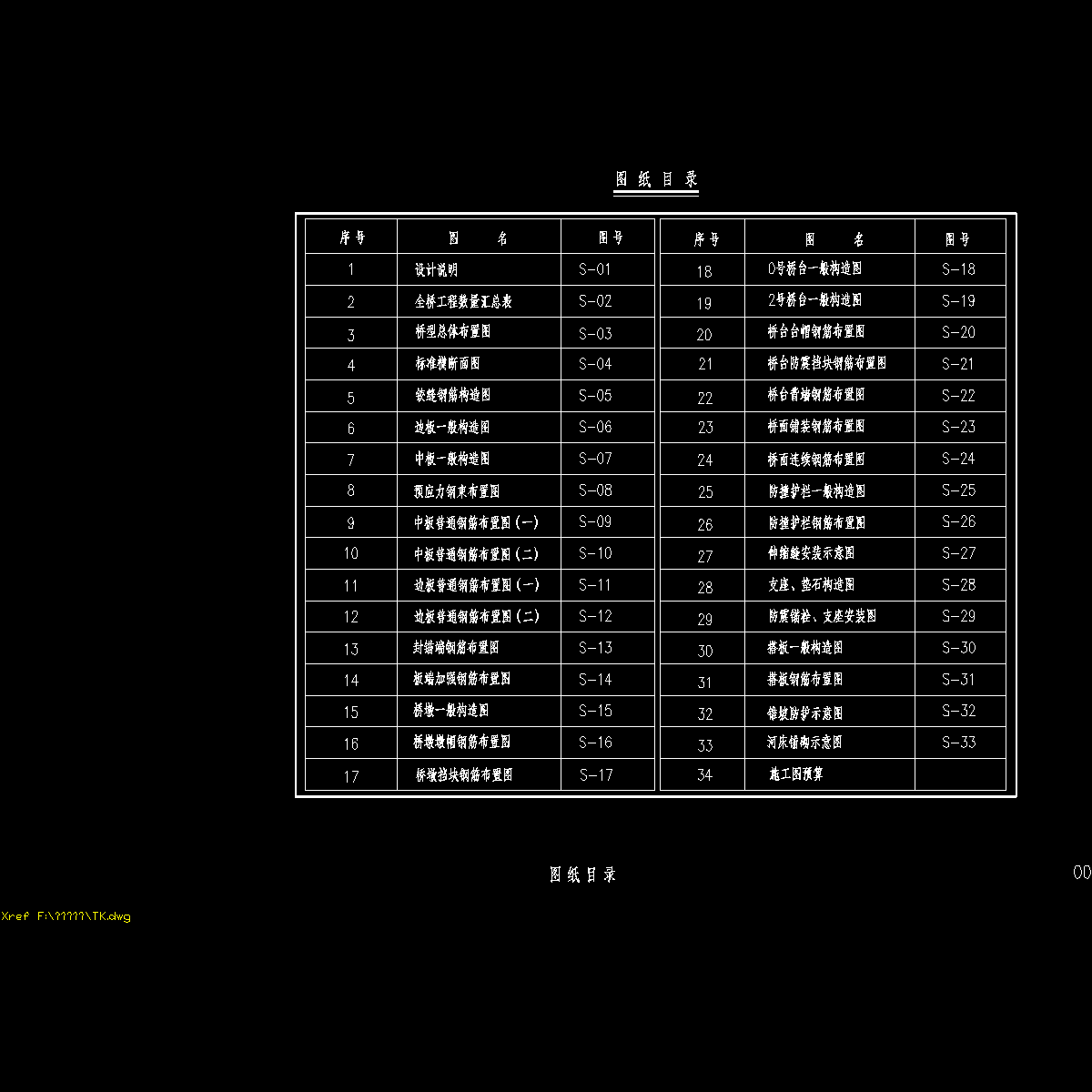

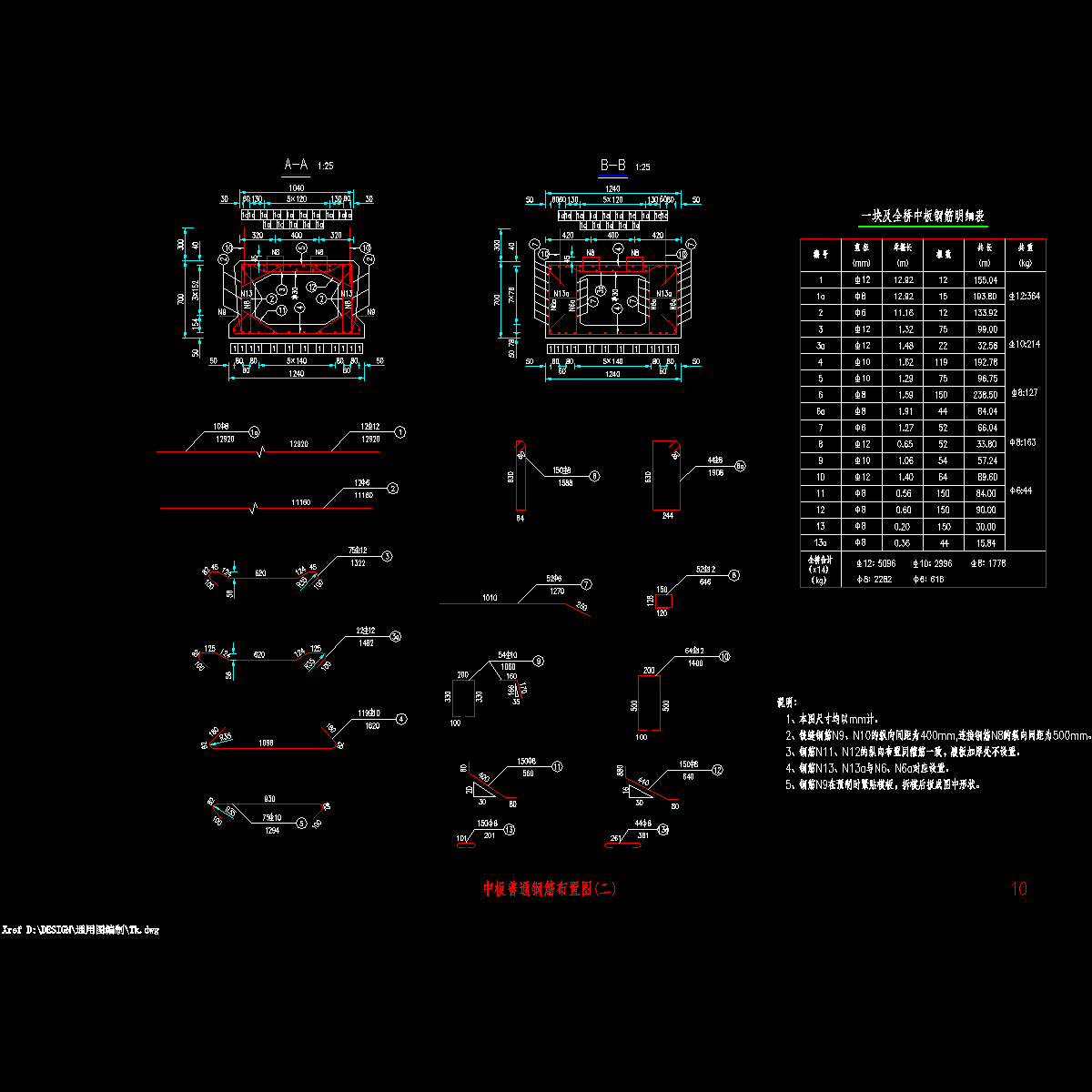

技术标准： 　　 改造后的技术标准具体如下： 　　 1.设计荷载等级：公路-Ⅱ级。 　　 2.桥面布置：0.5 m（防撞护栏） 11.0 m（行车道） 0.5 m（防撞护栏）=12.0 m。 　　 3.桥面纵横坡：桥梁纵坡为-0.179%，桥面为单向4.0%的横坡。 　　 4.地震动峰值加速度：0.05g。 　　...... 　　设计要点： 　　 1.上部结构 　　 采用跨径为2×13 m的正交的预应力空心板。在两侧桥台处设置伸缩缝，全桥共设2处伸缩缝。实心板中板宽度为1.24 m，边板宽度1.62 m，全桥由14块中板和4块边板组成。 　　 2.下部构造 　　 桥台采用U型桥台配扩大基础。桥墩采用实体桥墩配扩大基础。本桥地质资料不详，在确保桥梁稳定情况下，基础形式参照老桥采用扩大基础。要求桥台及桥墩基础埋入最大冲刷线下不小于3.0 m,进入坚硬层，基底应力应大于300KPa,若达不到要求，应采取换填或打木桩等措施并及时与设计方联系。 　　 3.其它 　　 桥台后设置5m长的搭板，桥台两侧均锥坡防护，与现有防护顺接。 　　...... 　　设计于2012年，共包含CAD设计图36张。
