钢筋混凝土空心板桥设计CAD图纸(基础平面布置)

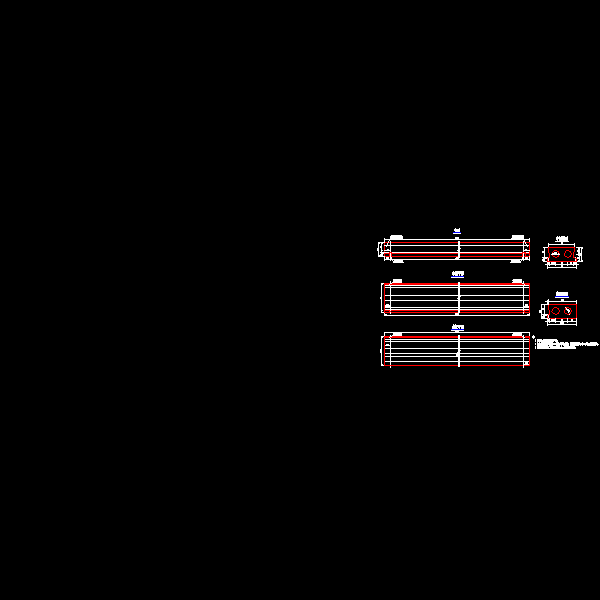

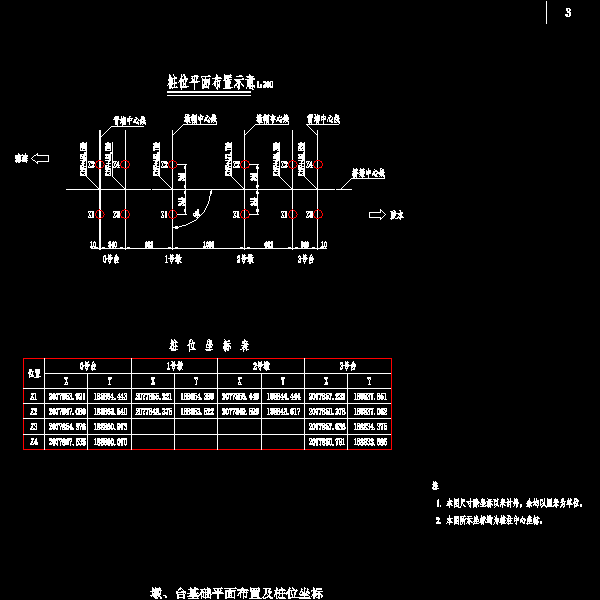

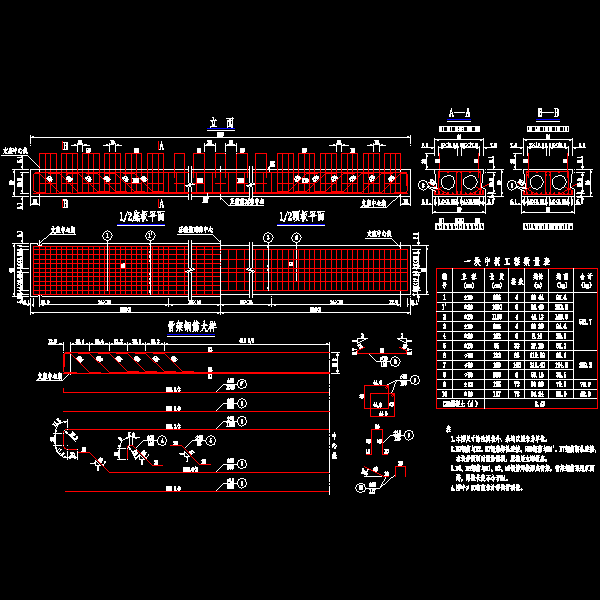

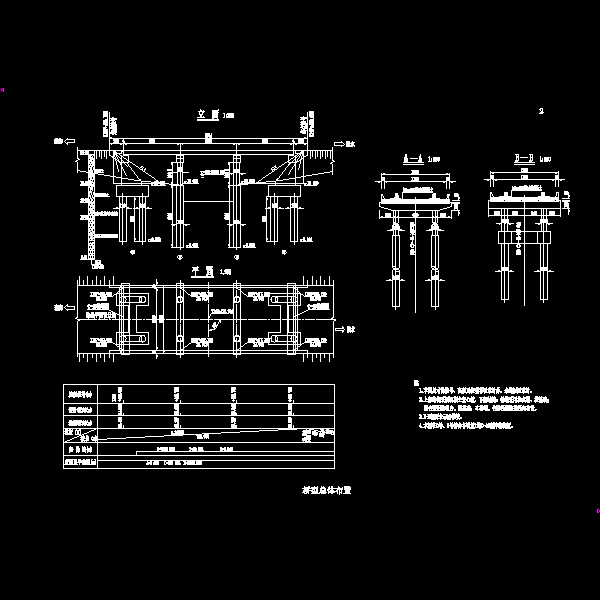

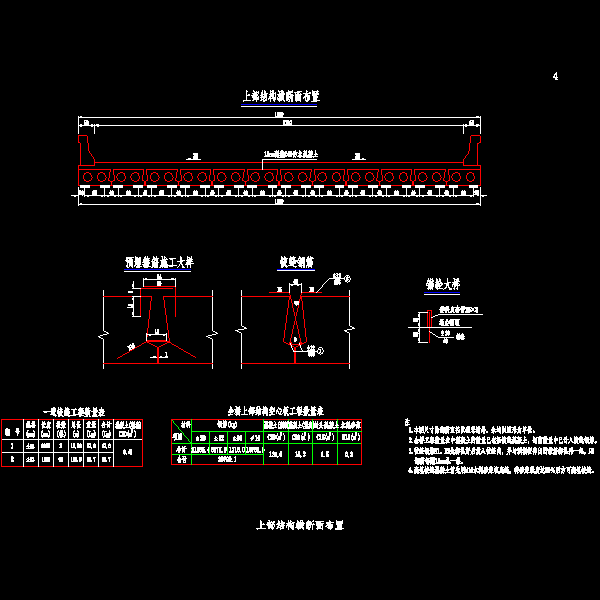

技术标准 　　1、设计行车速度：60公里/小时。 　　2、设计车辆荷载：公路-II级。 　　3、桥面宽度：桥面净宽11.00米，桥面两侧各设0.50米墙式防撞护栏，全桥总宽度为12.00米。 　　4、交角：路线中心线前进方向与桥墩、台帽前墙等中心线的右夹角，本桥为90°。 　　5、桥面纵坡：位于竖曲线段，坡度为0.333%，竖曲线半径为9692.308米。 　　6、桥面横坡：桥梁位于半径为1500米的圆曲线段上。 　　7、设计洪水频率：1/100。 　　8、地震基本烈度：地震动峰值加速度系数为0.05g，相当于地震烈度VI度。 　　该资料包含 　　1、设计说明 　　2、全桥工程数量表 　　3、桥型总体布置 　　4、墩、台基础平面布置及桩位坐标 　　5、上部横断面布置 　　6、空心板一般构造 　　7、中板钢筋构造 　　8、边板钢筋构造 　　9、桥面铺装钢筋构造（一）～（二） 　　10、桥面连续钢筋构造 　　11、防撞护栏及泄水管平面布置示意 　　12、防撞护栏一般构造 　　13、防撞护栏钢筋构造（一）～（二） 　　14、伸缩缝预埋钢筋构造 　　15、桥墩一般构造 　　16、桥墩支座垫石及调平钢板构造 　　17、桥墩墩帽钢筋构造 　　18、桥墩墩柱钢筋构造 　　19、桥墩桩基钢筋构造 　　20、桥台一般构造 　　21、桥台支座垫石及调平钢板构造 　　24、桥台台帽钢筋构造（一）～（二） 　　25、桥台背墙钢筋构造 　　26、桥台耳墙钢筋构造 　　27、桥台肋板钢筋构造（一）～（二） 　　28、桥台承台钢筋构造 　　29、桥台桩基钢筋构造 　　30、搭板一般构造 　　31、搭板钢筋构造 　　32、台后填土及锥坡、防护示意 　　33、桩基声测管构造图
