3×13普通钢筋混凝土空心板桥设计CAD图纸（柱式墩U型台配扩大基础）
说明： 1、本桥设计汽车荷载等级为公路-Ⅱ级 2、本桥上部结构采用3×13m普通钢筋混凝土空心板桥，桥面连续；下部结构桥墩采用柱式墩，桥台采用U型台，配扩大基础。 3、桥面采用双向横坡，坡度为1.5%，通过调节墩台高度形成，纵坡为0%。 4、本桥桥面铺装为13cm厚现浇C40防水混凝土。 本桥在桥台处设GQF-C-40型伸缩缝，全桥共两道伸缩缝。 …… 共计28张（2013年编制）
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
00目录.dwg -

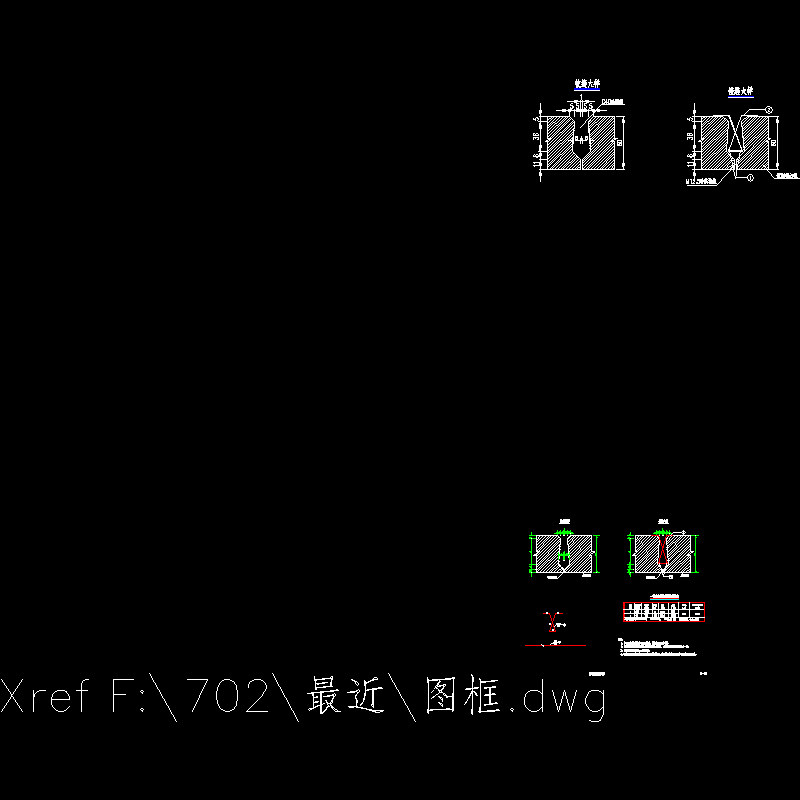

09 铰缝钢筋构造图.dwg -

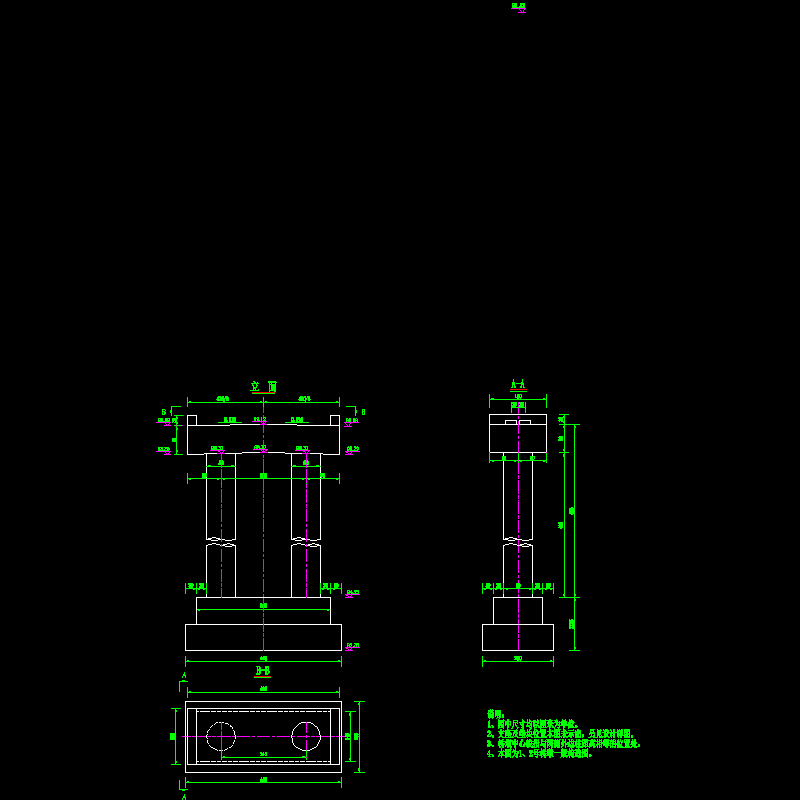

14桥墩一般构造图.dwg -

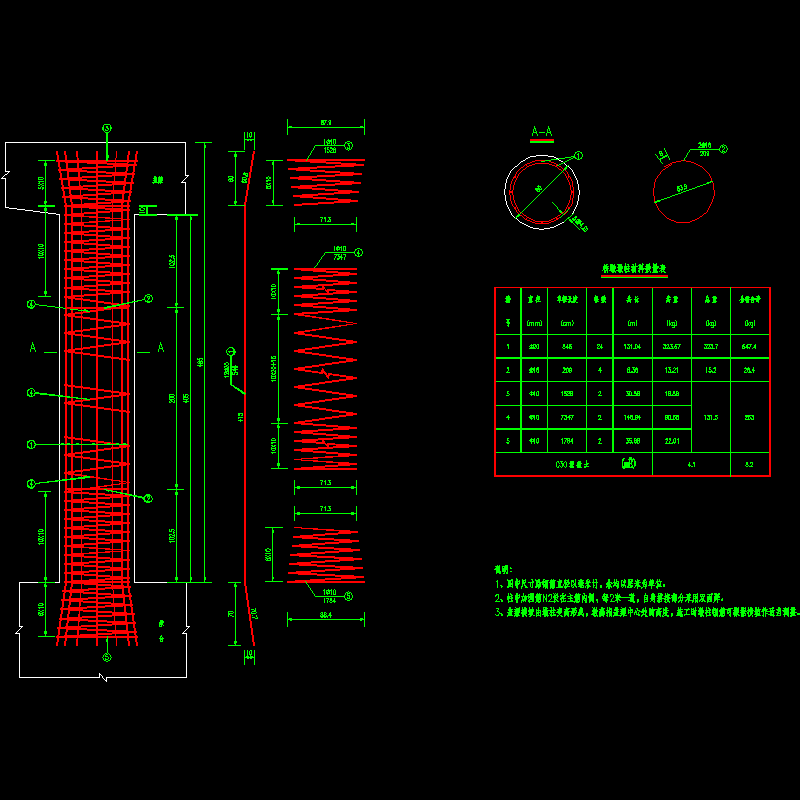

15桥墩墩柱钢筋布置图.dwg -
16桥墩盖梁钢筋布置图.dwg -

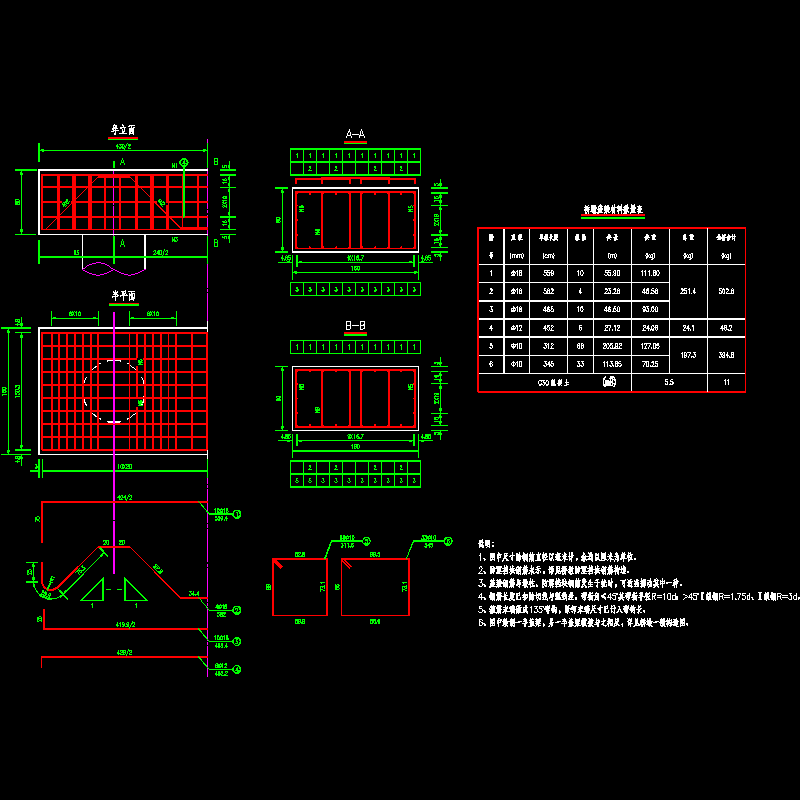

18桥墩基础钢筋布置图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：2.83 MB
- 收藏次数：0
-
文件名称：
附件-995798856878599988.rar
