6x8m钢筋混凝土板桥全套CAD施工图纸(U型桥台扩大基础).dwg

技术标准:    设计荷载:公路二级;    桥面宽度:桥面净宽7.0m,设安全带2×0.25m,不设人行道.    地震烈度:该地区地震基本烈度为Ⅶ度按Ⅶ度设防。   ......   设计要点:    桥台采用U型桥台扩大基础、桥墩采用重力式墩扩大基础。    该桥采用现场标定的坐标高程体系。    桥面设1.5%横向排水坡,横坡在墩台帽上调整,板厚、墩台厚不变,并在墩台帽上面垫1cm油毛毡。   共包含CAD设计图18张。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

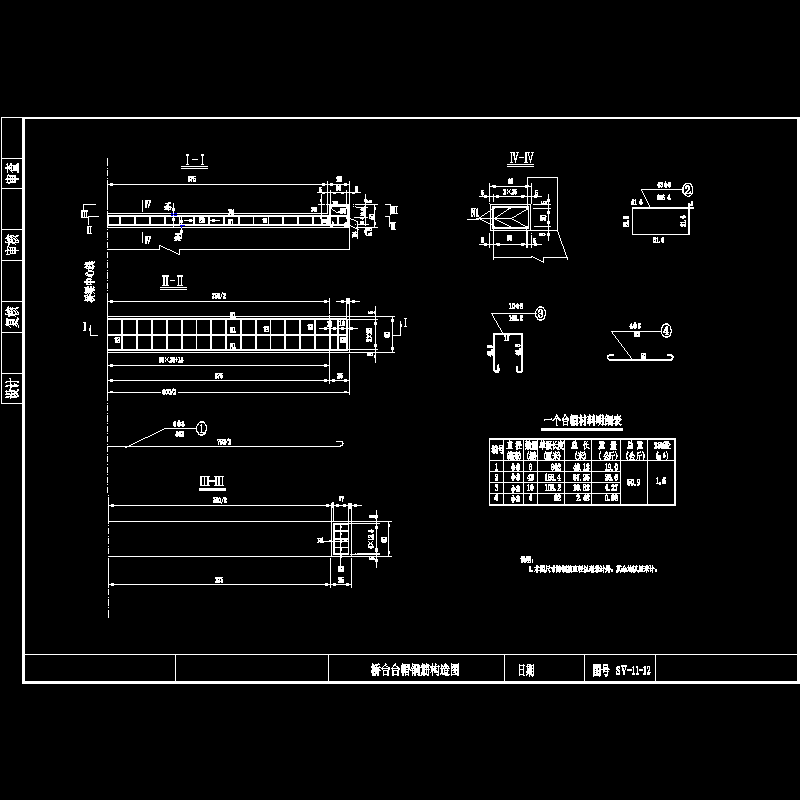

  • 8m台帽钢筋正.dwg
    8m台帽钢筋正.dwg

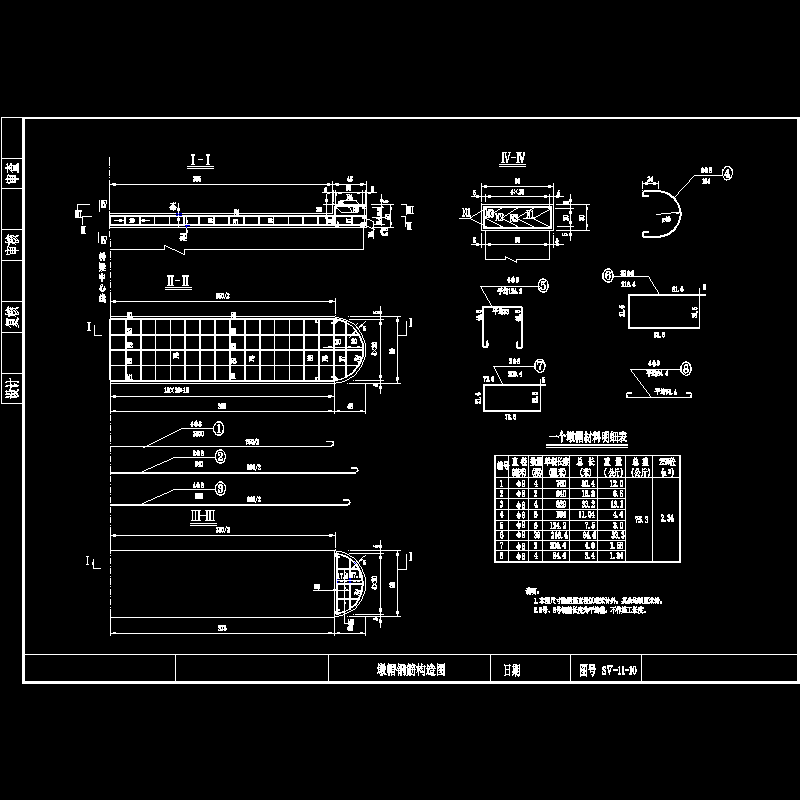

  • 8m墩帽钢筋.dwg
    8m墩帽钢筋.dwg

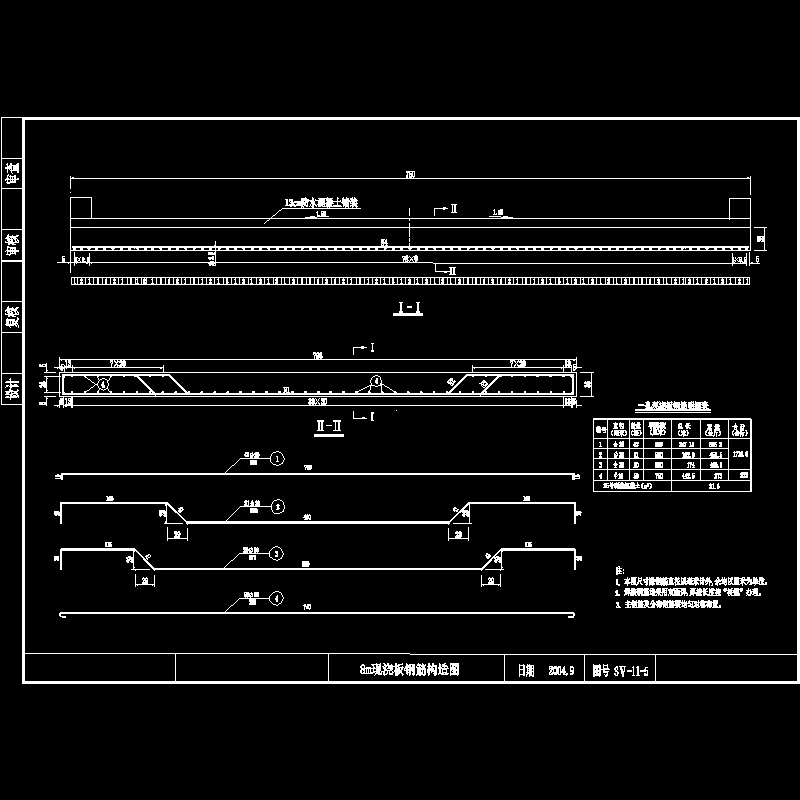

  • 8m现浇板配筋.dwg
    8m现浇板配筋.dwg

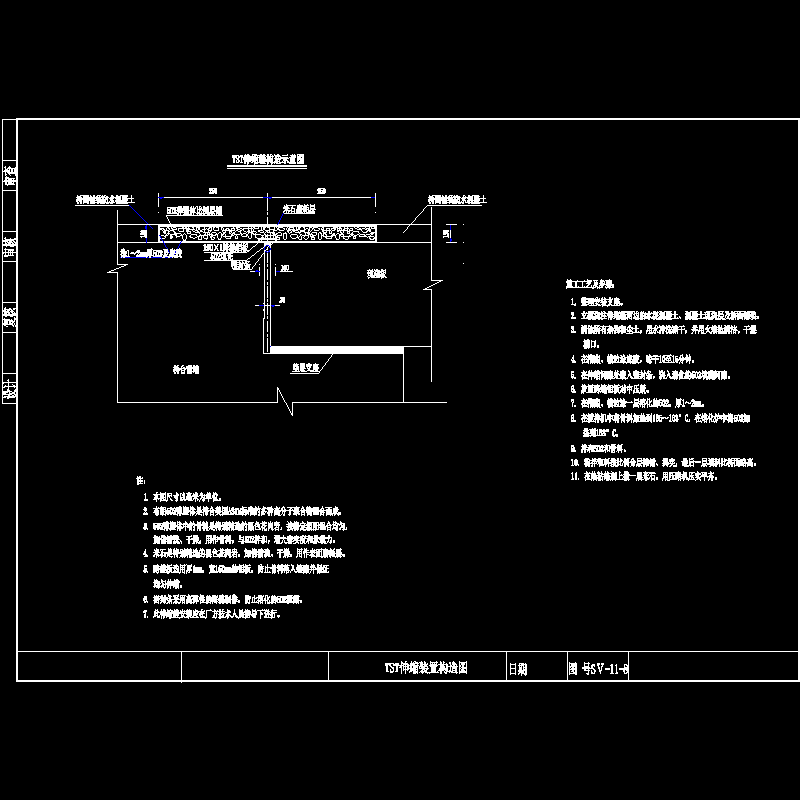

  • tst伸缩缝构造图.dwg
    tst伸缩缝构造图.dwg

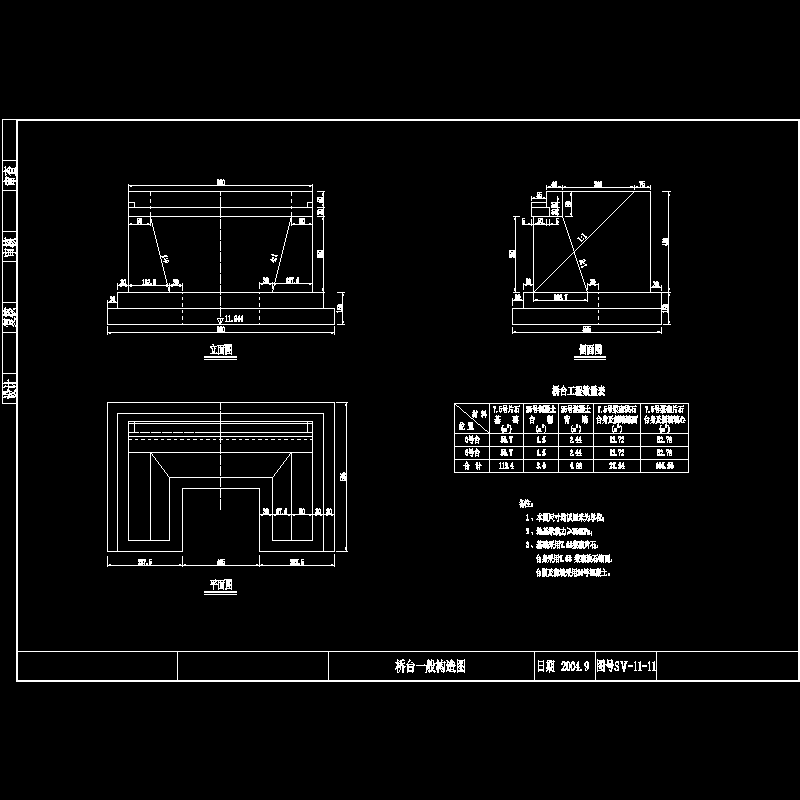

  • 桥台.dwg
    桥台.dwg
  • 桥墩构造.dwg
    桥墩构造.dwg
  • 桥面连续.dwg
    桥面连续.dwg
以上是部分截图,请下载附件后查看完整高清内容
