3-10米U型桥台钢筋混凝土板桥施工cad图纸,混凝土空心板

技术标准:    设计荷载:汽车—20,挂车—100;    桥面宽度:净7m 2X0.75m;    地震烈度:Ⅶ度;    设计洪水频率:1/50;   ......   设计要点:    上部结构为10米混凝土空心板,下部构造桥台为U型桥台、重力式桥墩、扩大基础,桥面横坡由三角垫层调整。本桥为三孔一联,共设SSFB-80伸缩缝两道,采用桥面连续。   ......    本桥为农村公路大中桥改建工程,设计标高为桥中心线处标高,其标高及坐标均按交通局提供假定坐标系计算所得,共包含CAD设计图23张。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

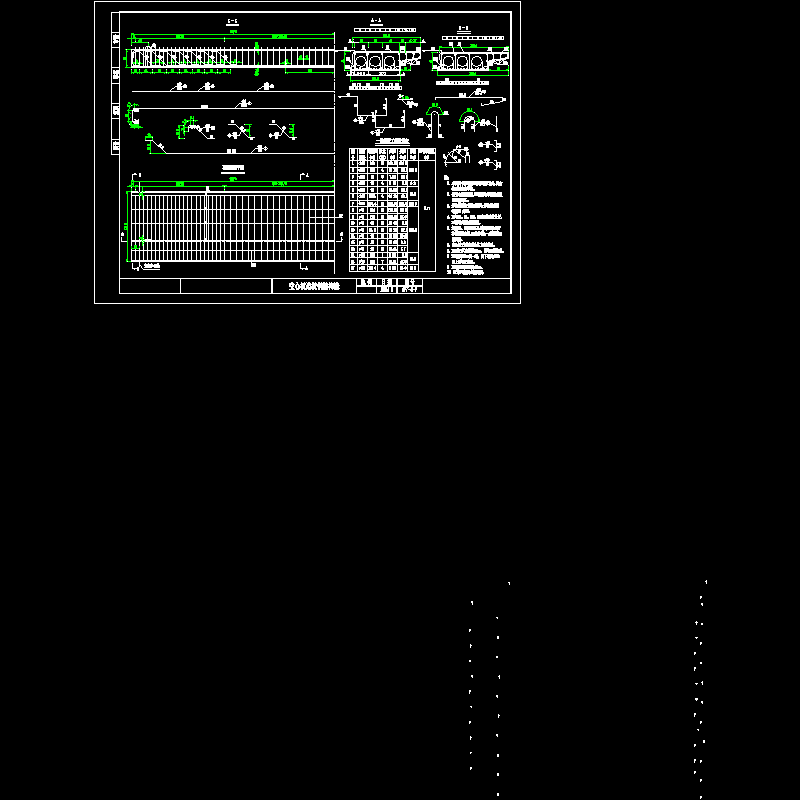

  • (07)空心板边板配筋图.dwg
    (07)空心板边板配筋图.dwg

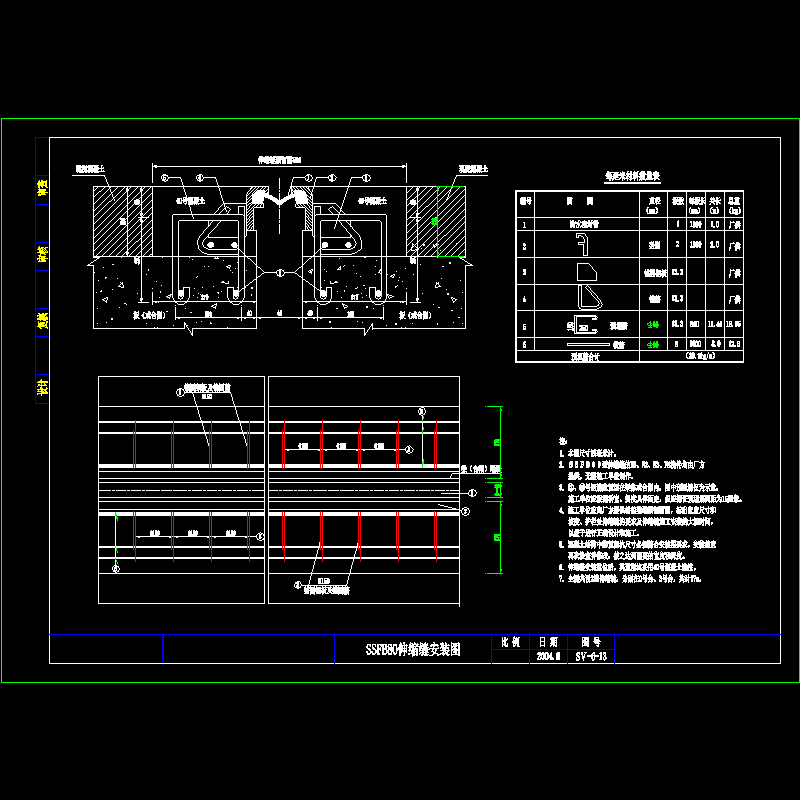

  • ssfb80伸缩缝.dwg
    ssfb80伸缩缝.dwg

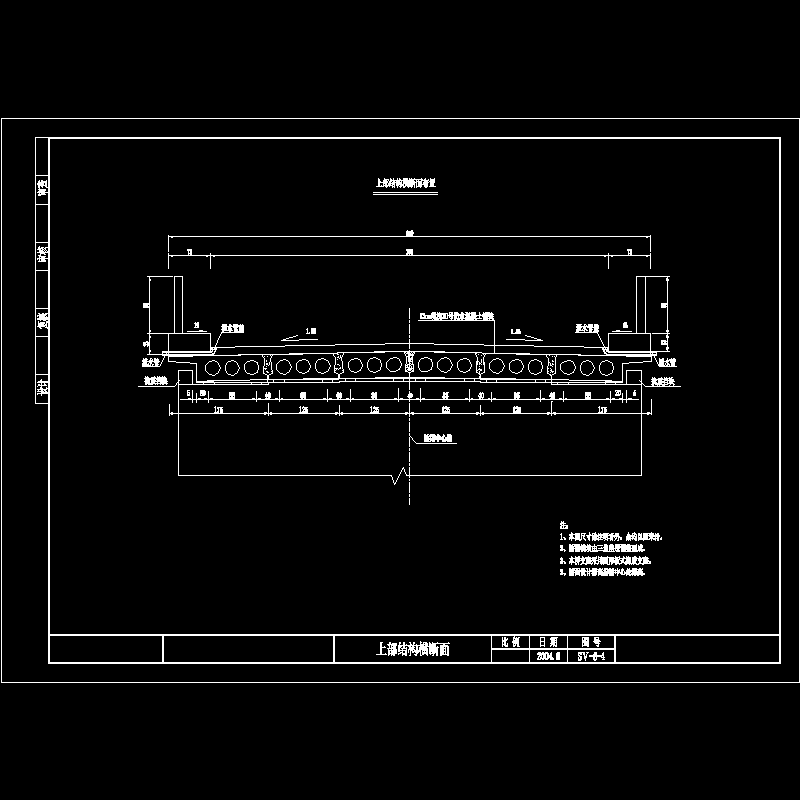

  • 上部标准横断面.dwg
    上部标准横断面.dwg

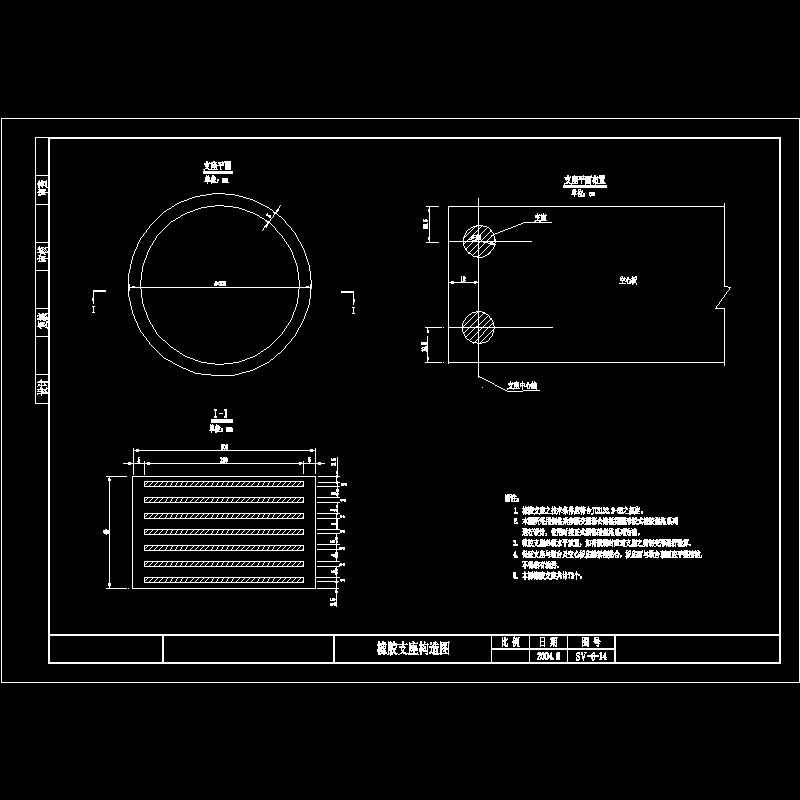

  • 圆橡胶支座构造(4.9cm).dwg
    圆橡胶支座构造(4.9cm).dwg

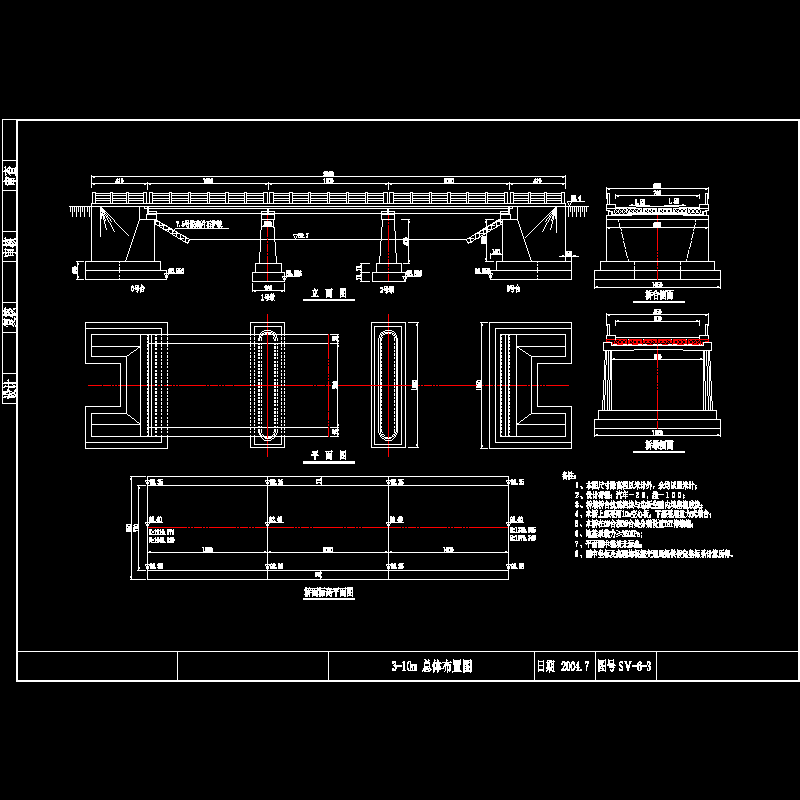

  • 总体.dwg
    总体.dwg
  • 桥台.dwg
    桥台.dwg
  • 桥台垫石10m.dwg
    桥台垫石10m.dwg
  • 桥墩垫石10m.dwg
    桥墩垫石10m.dwg
以上是部分截图,请下载附件后查看完整高清内容
