双柱式墩和U型桥台3×20m预应力空心板桥设计cad图纸

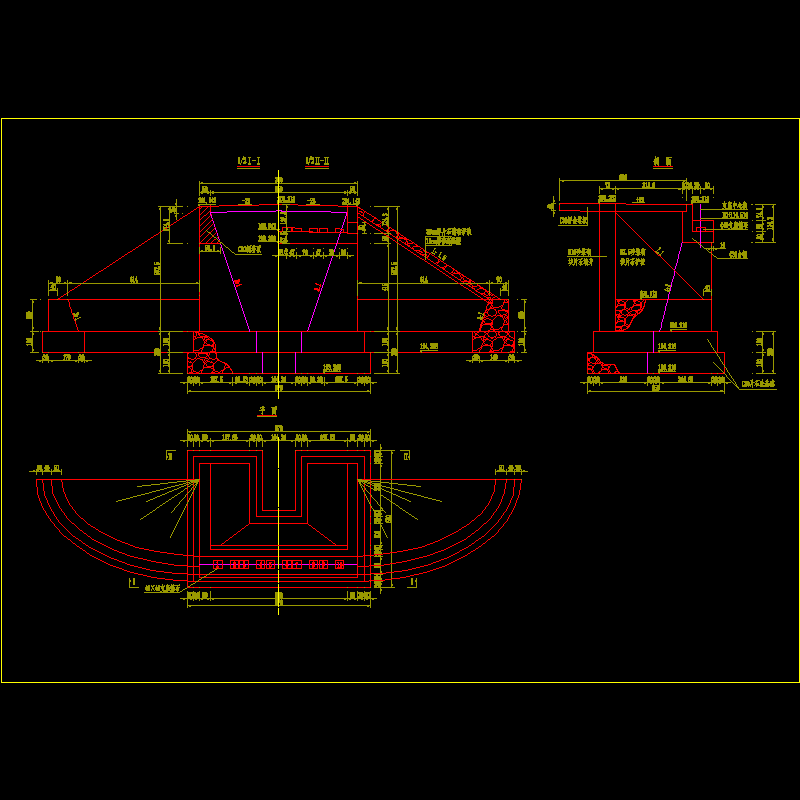

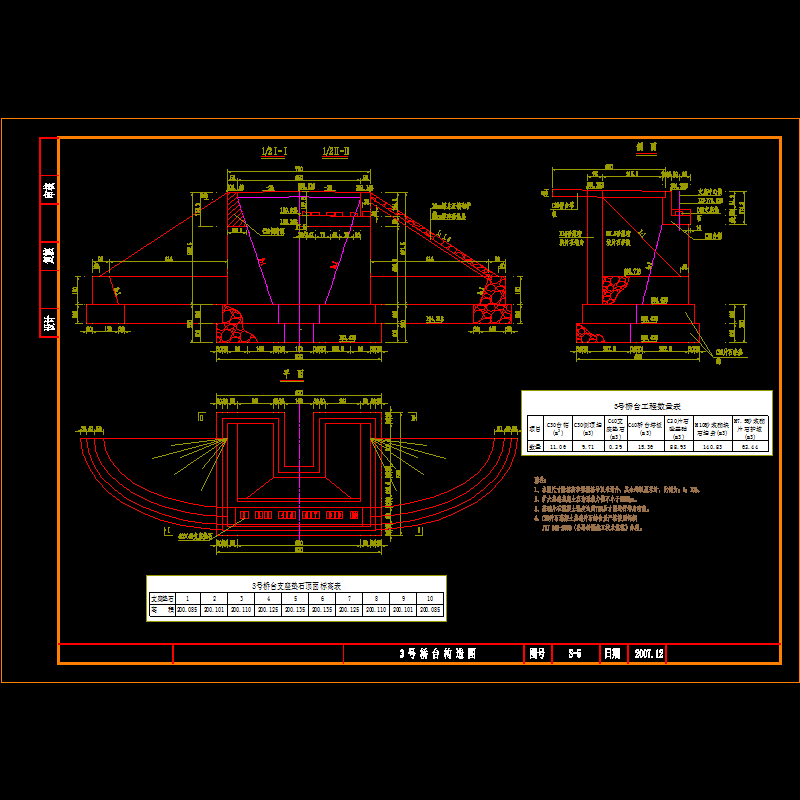

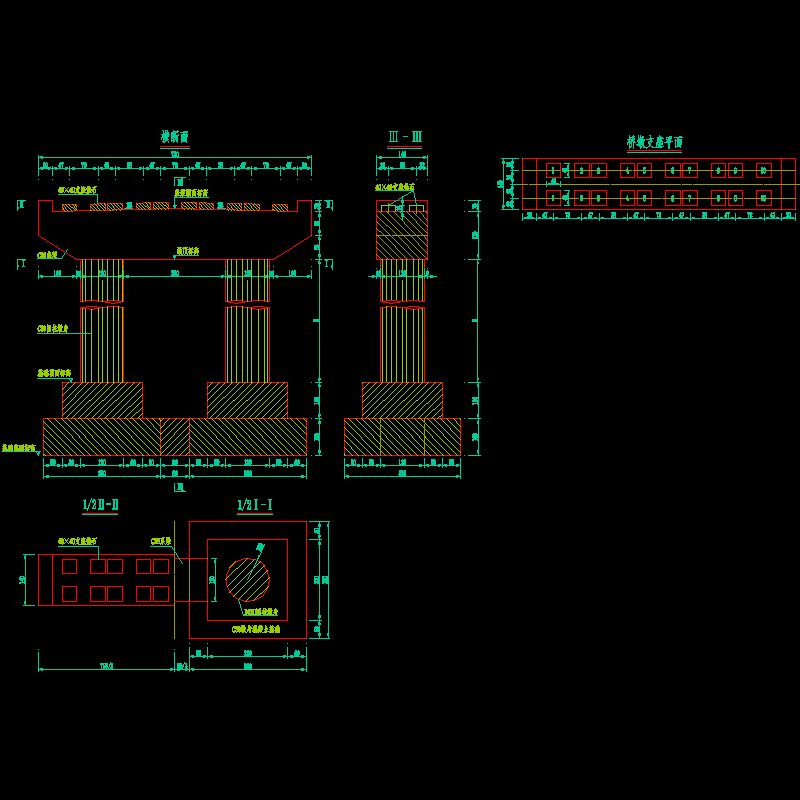

附件详情 整体布置： 　　桥梁全长68.816m，上部主梁为3孔20m跨全预应力预制空心板结构，板高0.9m；下部采用双柱式墩和U型桥台，墩柱直径为1.2m。盖梁为普通钢筋混凝土结构，梁高1.3m。 　　...... 　　桥型选择： 　　结合桥位处的地质钻探资料，从经济适用上考虑，基础均采用扩大基础，其中桥台为U型桥台，桥墩为双柱式墩，墩台奠基于弱风化岩层内。上部构造采用标准跨径20m预应力预制空心板。其中3号桥台处地质钻探柱状图显示地面以下4～5m存在溶洞,该资料将该桥台奠基于地面以下5.6米处,如在施工中碰到地质情况有变,应及时通知业主和设计单位共同处理。 　　...... 　　设计标准： 　　1、设计荷载：公路Ⅱ级 　　2、桥梁宽度：6.5m（行车道） 2×0.5m（防撞栏杆）　 　　3、设计行车速度：20Km/h 　　4、桥梁纵、横坡度：纵坡0%、横坡2% 　　5、设计洪水频率：1/50 　　6、航道等级：无 　　7、地震基本烈度：Ⅵ度，相应地震动峰值加速度0.05g，地震动反应谱特征周期0.35s,考虑抗震设防。 　　...... 　　设计于2007年，共包含设计说明3页、CAD图纸14张，分别为全桥布置图、桥位平面图、桥墩构造图、桥台构造图、梁板构造图、铰缝构造图等。 桥位平面图 桥墩一般构造图 主梁边板构造图 主梁中板构造图 铰缝构造图 桥台布置图
