预应力空心板桥总体及下部结构桩柱式桥墩设计cad图纸

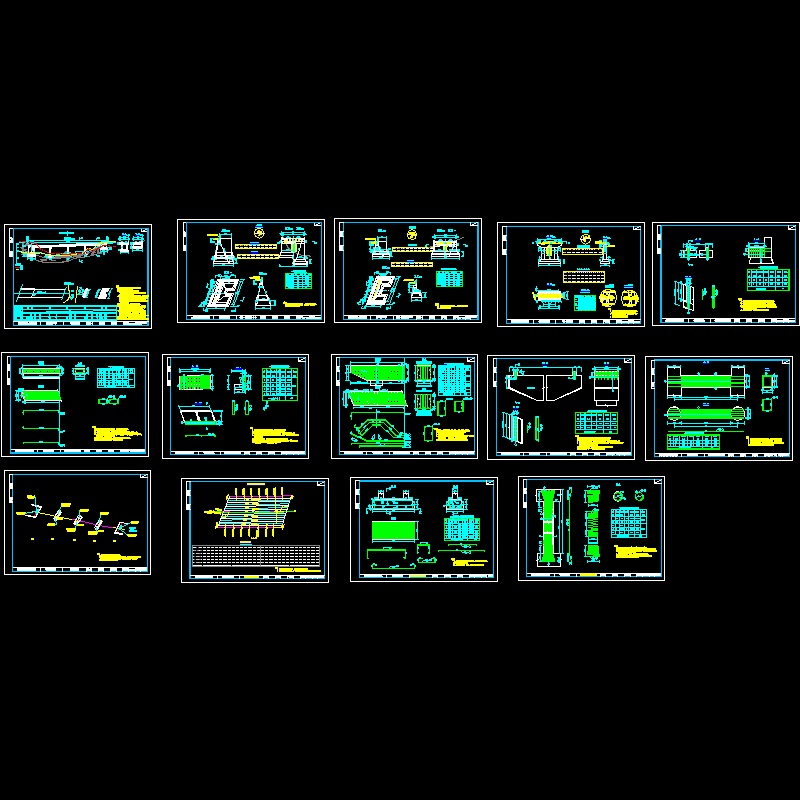

附件详情 桥梁简介： 　　 1、设计荷载：公路－Ⅱ级。 　　 2、上部构造：4×20米预应力空心板梁; 　　 下部构造：桥墩采用桩柱式桥墩，桥台采用重力式U型桥台，U形扩大基础。 　　 3、平曲线：桥梁起点～K74 287.303位于R＝220m的右偏圆曲线段，超高-4%；K74 287.317～K74 327.618位于A=94.16m的缓和曲线段，超高从-4%到0渐变；K74 327.618～桥梁终点位于R=600m的左偏圆曲线段上，不设置超高。 　　 4、本桥纵断面位于i＝3.8％的直线段上。 　　 5、全桥在0#、4#墩台处设置60型伸缩缝，在伸缩缝处采用GYZF4 225×44四氟圆板式橡胶支座，在桥面连续处采用GYZ 225×42板式橡胶支座。 　　 6、墩台地基承载力要求：0#桥台扩大基础以中风化角砾凝灰岩为持力层，1#、2#桥墩扩大基础以强风化角砾凝灰岩为持力层，3#桥墩、4#桥台以中风化安山岩为持力层，且地基承载力不得少于250KPa。 　　...... 　　该资料包含： 　　 桥型布置图、桥台一般构造图、墩一般构造图、桥台挡块钢筋构造图、桥台盖梁钢筋构造图、桥台背墙钢筋构造图、桥墩盖梁钢筋构造图、桥墩挡块钢筋构造图、桥墩系梁钢筋构造图、桩基坐标图、空心板平面布置图、桥墩扩大基础钢筋构造图、桥墩立柱钢筋构造图。
