后张法预应力混凝土空心板cad设计图纸和钢筋混凝土双柱式桥墩图

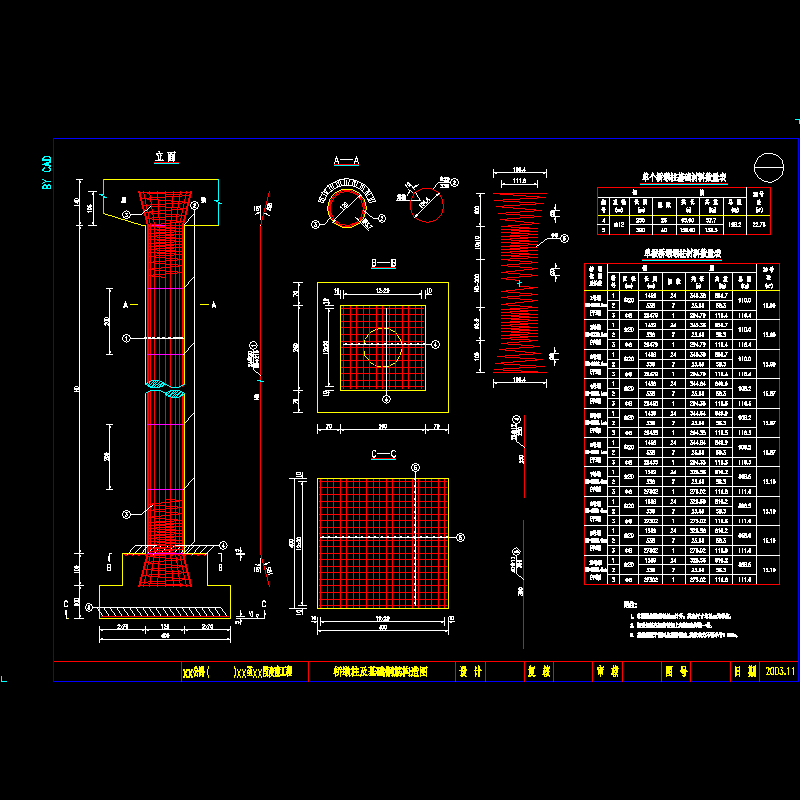

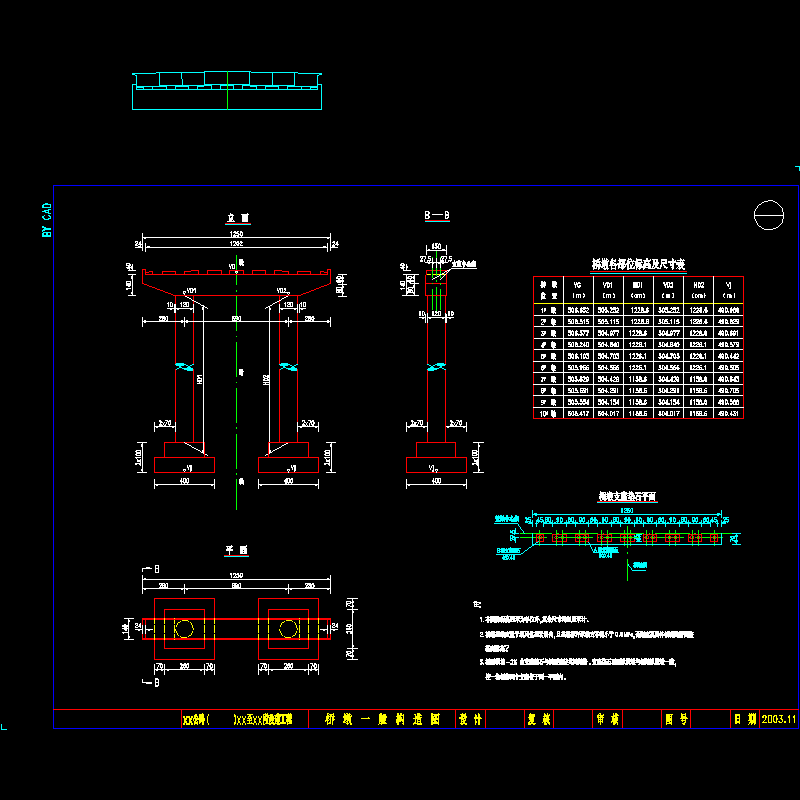

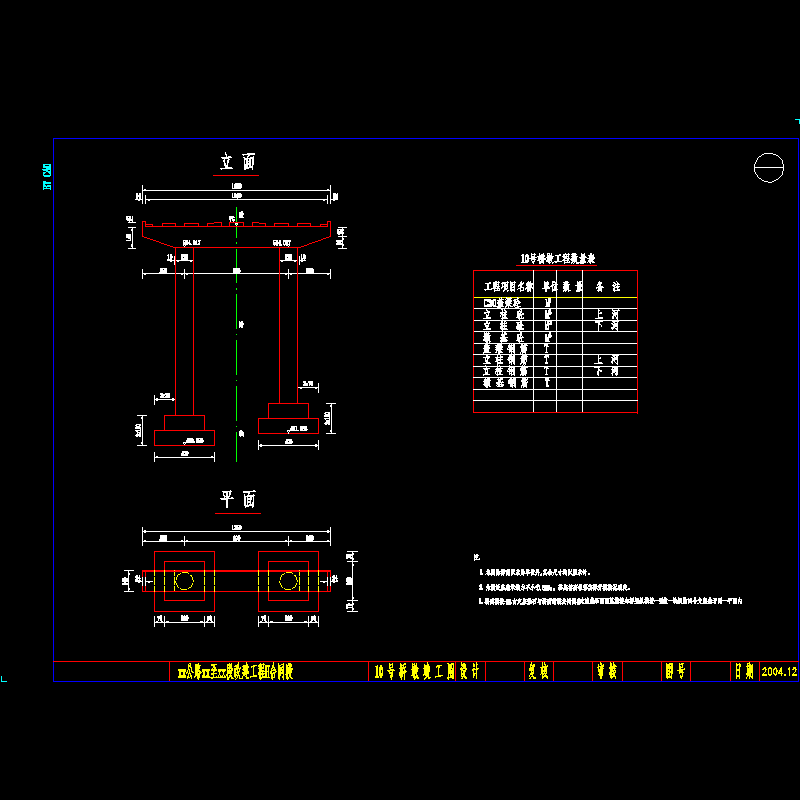

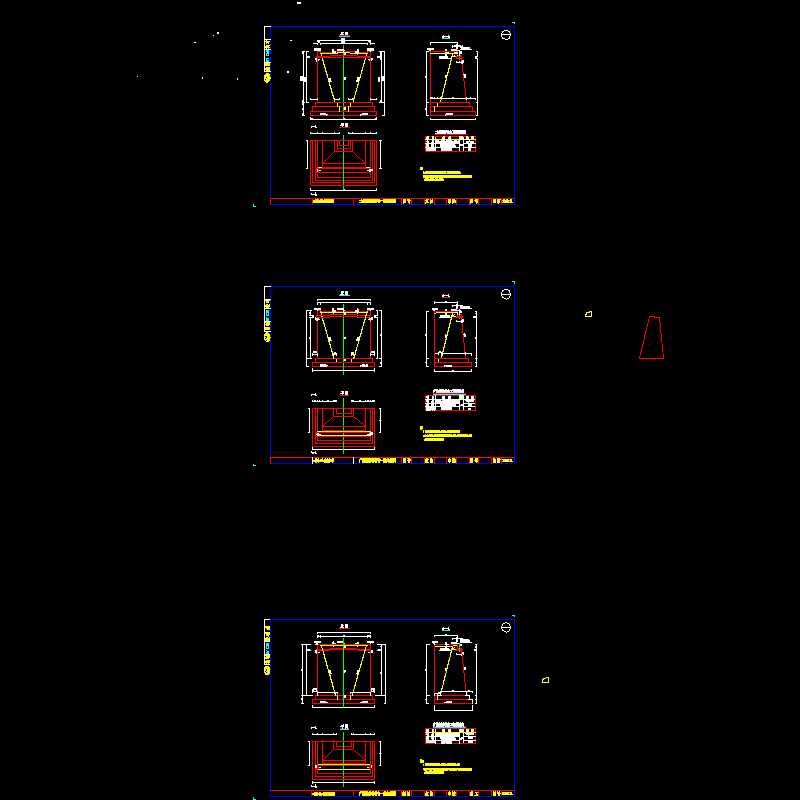

设计荷载：汽车-20，挂车-100，人群-3.5KN/立方米。 　　本桥为跨规划改道的凯江而设，上部构造采用11-20米的后张法预应力混凝土空心板，每5-6孔一联设置伸缩缝，每联跨间设置桥面连续;下部构造采用钢筋混凝土双柱式桥墩，重力式U型桥台，墩台基础采用扩大基础。 　　墩台基础均须置于弱风化基岩层内，且埋深不小于4m，桥墩基坑须用浆砌片卵石回填封闭，基底承载力不得小于0.6MPa，否则应视具体情况酌情调整基底标高。 　　桥位平面位于直线段内，纵面位于坡度为-0.686%的纵坡段上;路拱横坡为2%。
