后张预应力砼空心板桥全套CAD施工图纸.dwg
技术标准： 1、孔跨布置：3x10m，全长35m。 2、设计荷载等级：公路—Ⅰ级。 3、桥梁宽度：半幅桥面宽0.75（波形护栏） 净-11.25 0.75（波形护栏）。 4、平面信息：本桥平面位于R=5000m左偏圆曲线上，中跨跨中与路线交角105°，各孔墩台平行于中跨跨中布置，桥面曲线由调整现浇护栏基座形成。 5、纵面信息：本桥纵面处于i=-0.05%直线下坡段上。 ...... 结构概况： 1、上部构造：3×10m后张预应力混凝土空心板，先简支后桥面连续。 2、下部构造：桥墩采用柱式墩、钻孔灌注桩基础；桥台采用桩柱式桥台。 共包含CAD设计图14张。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
10.桥墩桩柱钢筋布置图.dwg -
11.桥墩系梁钢筋布置图.dwg -
12.支座垫石图.dwg -

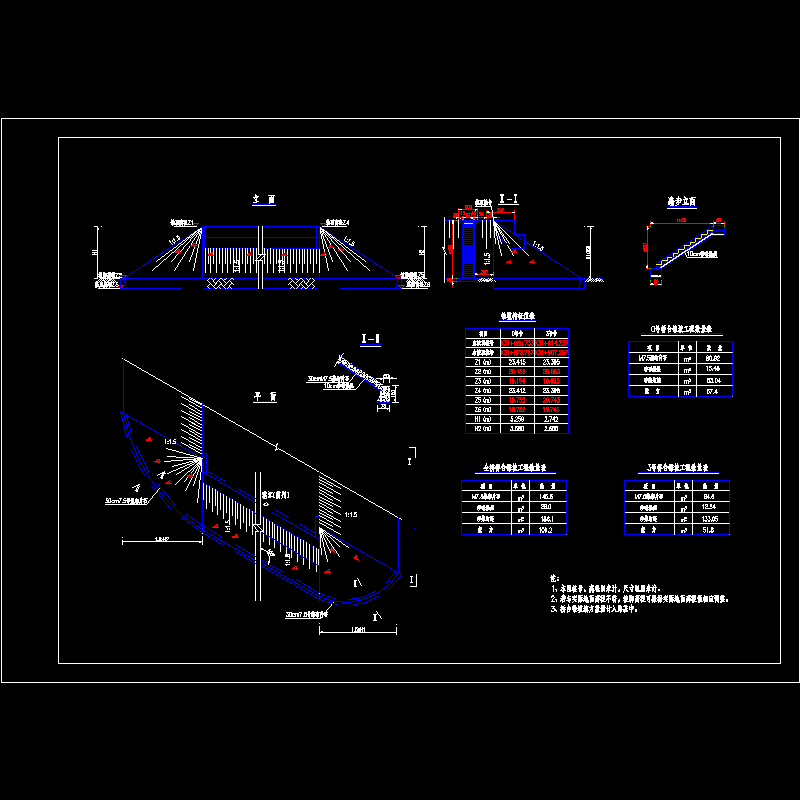

13.锥坡.dwg -
2.厚礼小桥桥型布置图.dwg -
4.桥台构造图.dwg -
5.桥台帽梁钢筋布置图.dwg
-
6.桥台耳背墙钢筋布置图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.15 MB
- 收藏次数：0
-
文件名称：
附件-995795778088585687.zip
