后张法预应力32m简支箱梁竣工CAD施工大样图42张（直线梁曲线梁）

附件详情

铁路有砟轨道后张法预应力32m简支箱梁梁体全长:32.6m，梁重:776.5t，跨度:31.5m（直线梁，曲线梁），载重等级:中-活载。
建筑结构形式：
1、截面类型为单箱单室简支箱梁，梁端顶板、腹板局部向内侧加厚，底板分别向内、外侧加厚。
2、桥面宽度：挡砟墙内侧净宽9.0m，桥上人行道栏杆内侧净宽12.1m,桥面板宽12.2m，桥梁建筑总宽12.48m。
3、梁长为32.6m，计算跨度31.5m，跨中截面中心线处梁高为2.89m,支点截面中心线处梁高为3.09m,横桥向支座中心距为4.7m。
……
梁体变形限值：
（1）梁体竖向挠度Δ限值：在ZK活载静力作用下Δ≤L/1500；在中一活载作用下：Δ≤L/1200；L为计算跨度。
（2）在中一活载作用下，两梁之间的转角不大于6‰。ZK活载静力作用下梁端竖向折角不应大于2%
（3）在列车横向摇摆力、离心力、风力和温度的作用下，梁体的水平挠度小于或等于梁体计算跨度的
1/4000。
（4）在ZK活载，横向摇摆力，离心力，风力和温度的作用下，桥跨结构横向水平变形引起的梁端水平折角应不大于1.0%。
（5）以一段3.0m长的线路为基准，在中－活载作用下，3.0m梁长的扭曲变形不大于3.0mm。
（6）轨道铺设后，道砟铺设后梁的徐变上拱值不大于20mm。
4、梁体竖向自振频率大于3.06Hz。
……

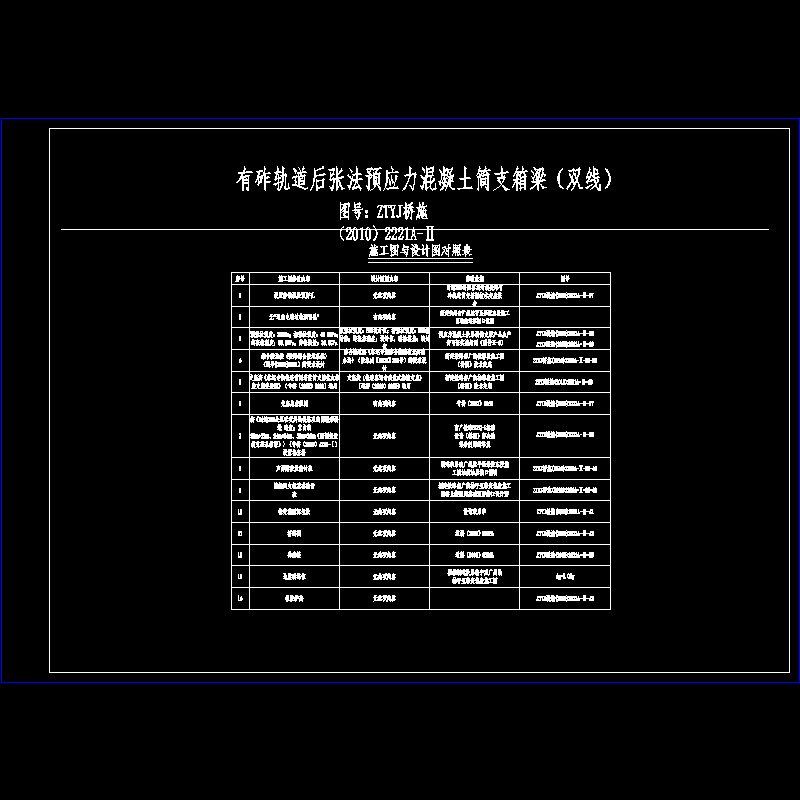

共计42张，设计于2010年
