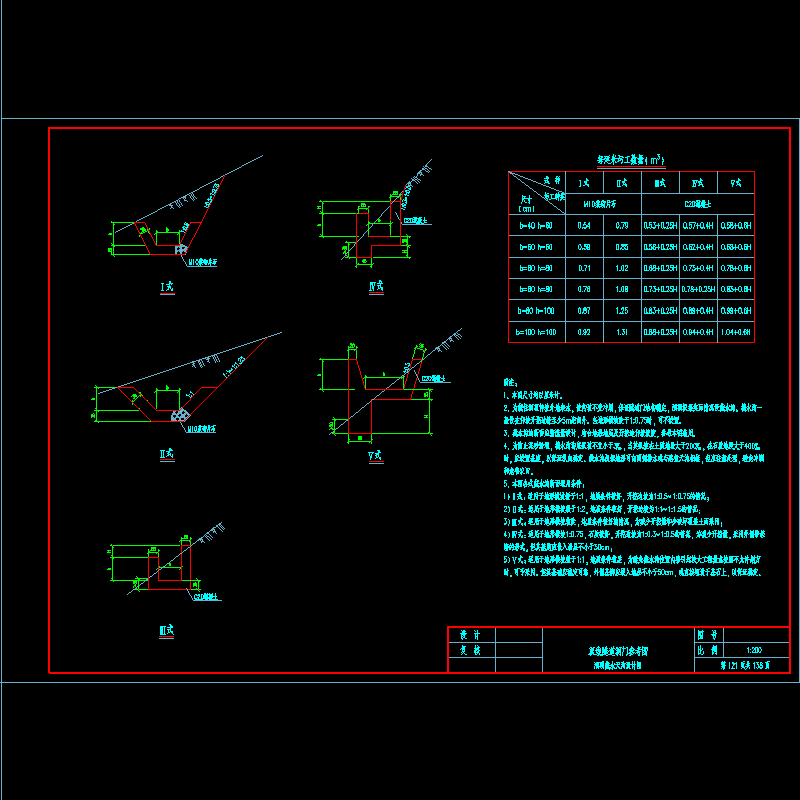

双线有砟轨道隧道洞门洞顶截水天沟节点CAD详图纸设计

附件详情

设计原则
1、计算方法及采用依据
本图洞门类型与尺寸系根据地形、地质条件，按照《隧规》要求进行结构强度与稳定性计算，并结合工程类比和施工条件等因素综合分析确定。另外，斜切式洞门考虑了缓解高速列车进入隧道的空气动力学效应的作用。
（1）墙式洞门端墙均视为挡土墙进行设计，端墙和挡墙采用沿竖向或水平向取窄条的方法计算，作用于墙背的主动土压力按库仑理论计算，土压力方向水平，不计墙前被动土压力，洞门结构的土压力计算按《隧规》规定以及《铁路工程设计技术手册隧道》相关公式办理；并结合工程类比确定端墙的厚度，同时还应满足最小结构厚度值，设计中考虑了端墙与挡墙的共同作用。
斜切式洞门按明洞衬砌结构进行设计，用荷载－结构模型进行结构分析，并按《隧规》要求以破损阶段理论为基础进行结构计算，结合工程类比与施工条件等因素，综合分析确定。
