隧道斜井截水天沟施工节点设计CAD图纸

附件详情

附注:
1、本图除注明者及钢筋直径以毫米计外,其余均以厘米计。
2、本图为隧道范围内截水天沟图。
3、Ⅰ型沟适用于地面自然坡度较缓地段,Ⅱ型沟适用于地面自然坡度较陡(坡率缓于1:1)地段,Ⅲ型截水沟适用于地面自然坡度较陡(坡率陡于1:1)地段。
4、各沟型沟身采用现浇C25混凝土,其中Ⅰ型、Ⅱ型沟设置φ8钢筋网网格间距20cm×20cm,Ⅲ型沟设置双层φ12钢筋网,网格间距20cm×20cm。
5、Ⅲ型沟铺砌采用现浇C25混凝土,与墙体整体现浇。
6、截水天沟中线距边仰坡开挖线边缘不小于5m,流水坡度不小于3%,并根据地形、汇水流量等合理选择天沟型式及设置位置。
7、本图未详尽处,参见相关规范、规定及设计图。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

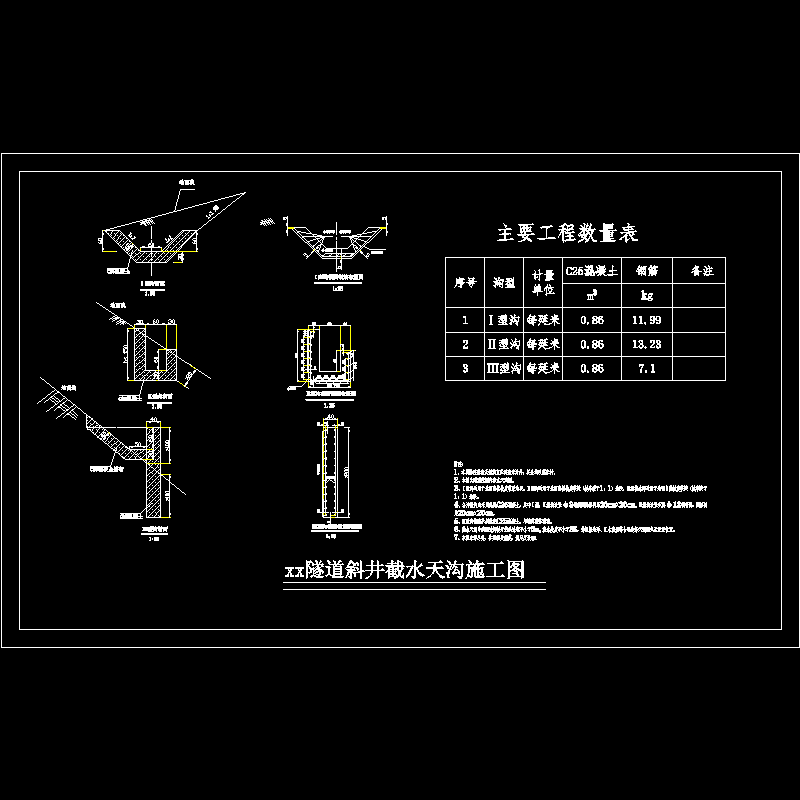

  • 隧道斜井截水天沟施工节点设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
