客货共线铁路隧道洞外截水沟设计图纸构造图
- 位置：四川
- 隧道所处的地质条件：土质隧道
- 隧道所在的位置：山岭隧道
- 隧道埋置的深度：浅埋隧道
- 隧道的用途分类：交通隧道
- 围岩分类：Ⅵ:碎石、角砾
- 设计年代：近代
附件详情
适于时速160公里客货共线铁路（普通货物运输）隧道洞外截水沟设计。
本图适用范围：
适用于岩层较完整，节理较少，开挖边坡为1：0.3-1:0.5的情况。
适用于地形横坡缓于1：1，开挖边坡为1：0.5-1:0.75的情况。
适用于地形横坡缓于1：2，开挖边坡为1：1-1:1.5的情况。
适用于地形横坡较陡，地质较好的情况。
适用于地形横坡缓于1：0.75，石质较好，开挖边坡为1：0.3-1:0.5的情况。
适用于地形横坡缓于1：1，地质较差，但基础稳定可靠。
……
图纸含：
I式、II式、III式、IV式、V式、VI式截水沟钢筋网设置图。
变形缝防水构造图
I式、II式、III式、IV式、V式、VI式式样图
截水沟每延米工程数量
截水沟底板配筋每延米数量
截水沟开挖数量
……
共计9张，
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

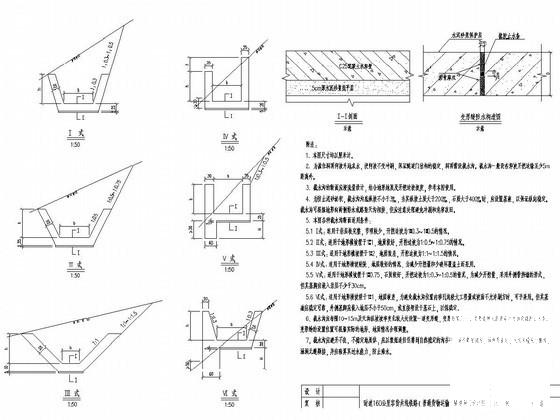

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-02-20
- 评论次数：0
- 浏览次数：0
- 文件大小：5.16 MB
- 收藏次数：0
-
文件名称：
附件-995799885705568905.rar
