湾特大桥菱形挂篮CAD图纸

资料简介
赚取积分

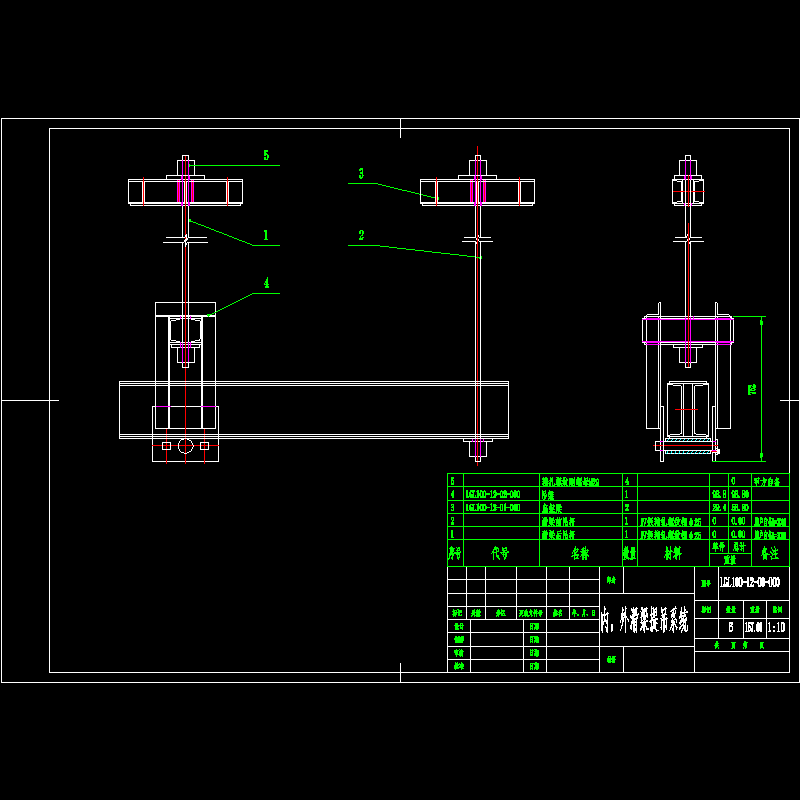

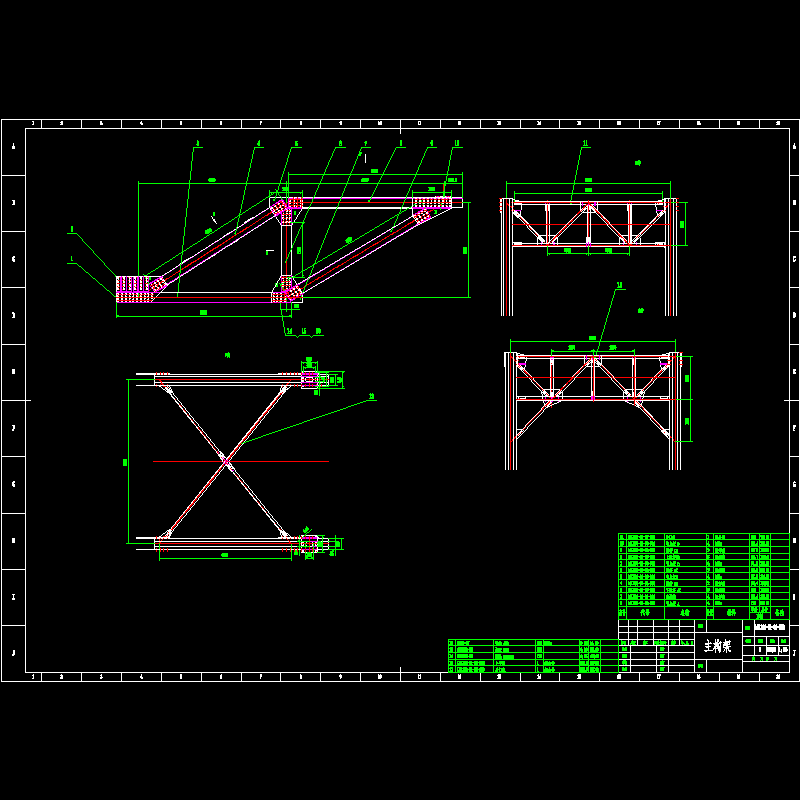

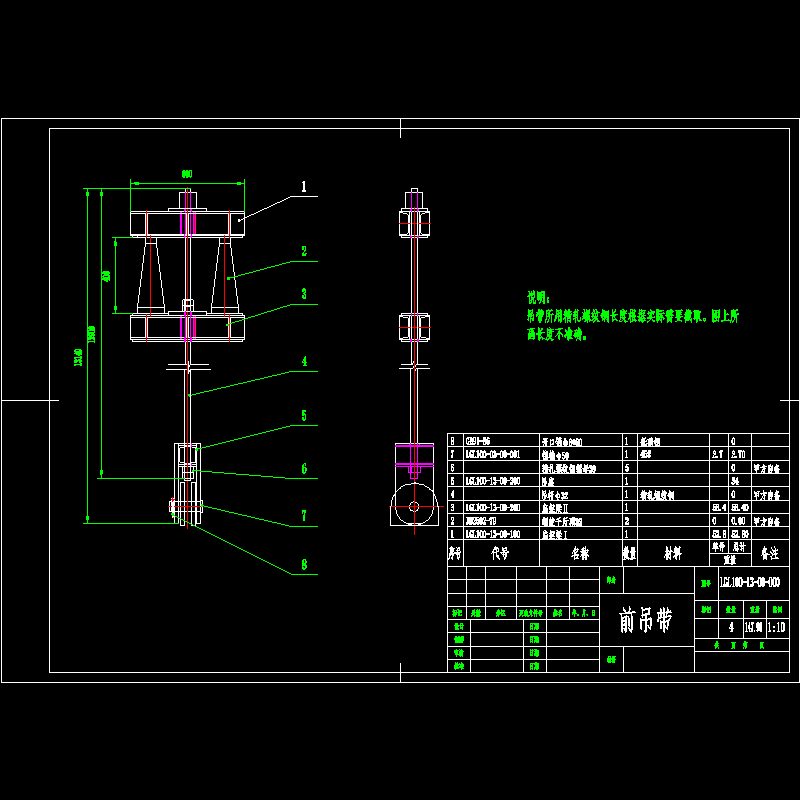

大连湾某特大桥跨某路段设计为45 70 45m连续梁，为悬臂施工，挂篮采用菱形挂篮。　　1、挂篮总图　　2、主构架　　3、走行及后锚　　4、主横梁　　5、右侧模　　6、左侧模　　7、底模系　　8、走行悬挂系统　　9、外滑梁　　10、内外滑梁提调系统　　11、前吊带　　12、内侧后吊装置　　13、外侧后吊装置　　14、内模系　　15、各粱断预留孔图

以下是附件的其中一部分截图，共15张，您也可以搜索更多您想要的资源

2.dwg
10.dwg
11.dwg
12.dwg
13.dwg
14.dwg
15.dwg
1.dwg
3.dwg
4.dwg
5.dwg
6.dwg
7.dwg
8.dwg
9.dwg

以上是部分截图，请下载附件后查看完整高清内容
