黔桂铁路特大桥挂篮成套设计CAD图纸

附件详情

项目概要
1、桥址自然情况
xx特大桥为绕避大山矿区,受地形控制而设的山间谷架桥,位于xx县xx镇xx屯附近,桥址区属剥蚀构造低山地貌,地形起伏比较大,沟壑纵横发育;线路位于丘包顶部,沟谷内多为水田或旱地;斜坡多为树林,坡面杂草丛生,植被发育;斜坡横坡约20~40°,地面高程690~800m,相对高差约110m,整个桥位交通的条件较差。


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

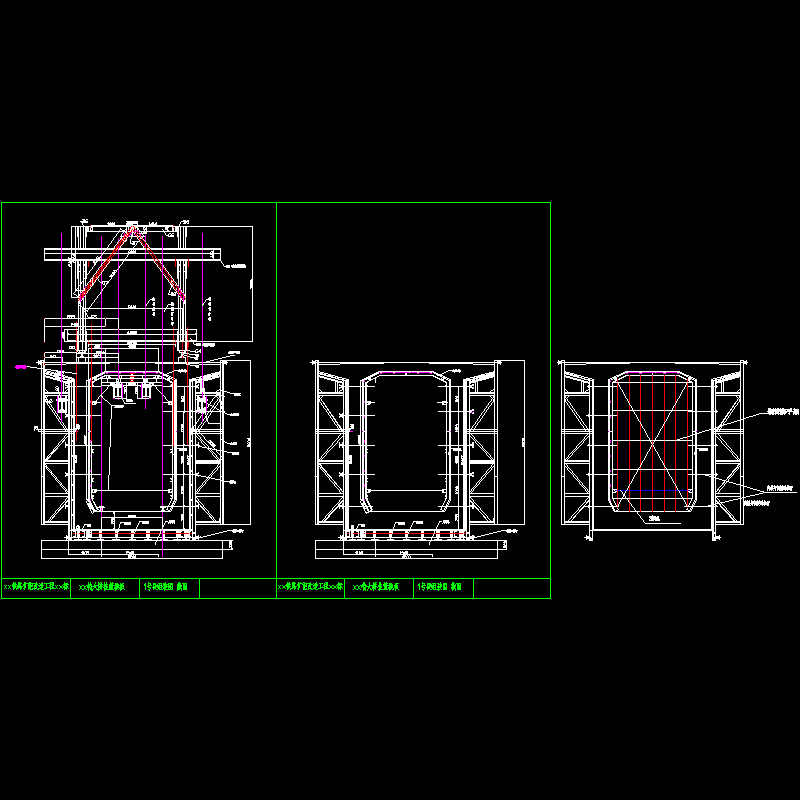

  • 1号段组装图截面.dwg
    1号段组装图截面.dwg

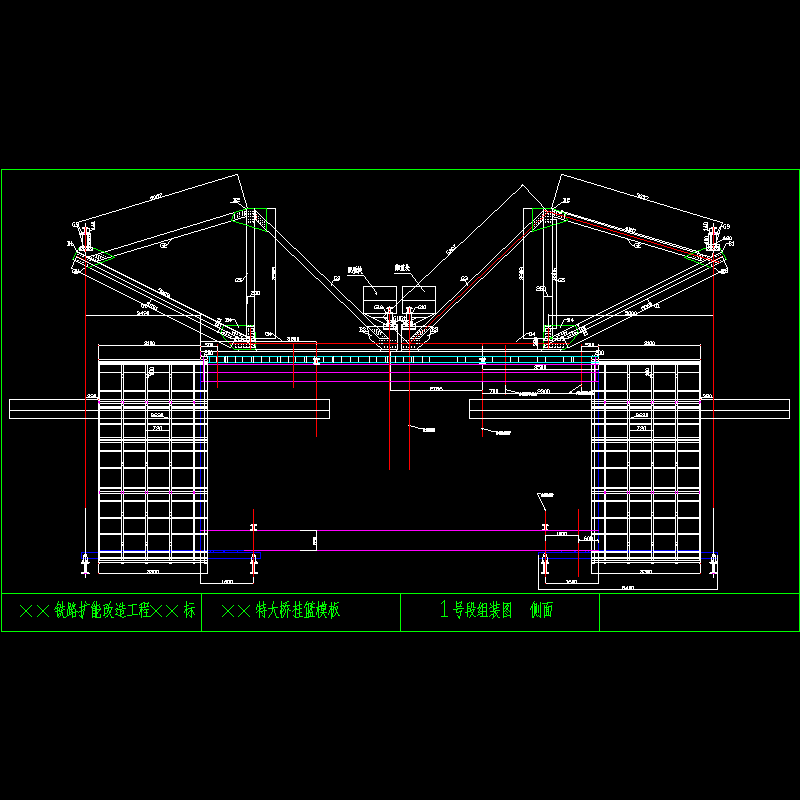

  • 1号组装图侧面.dwg
    1号组装图侧面.dwg

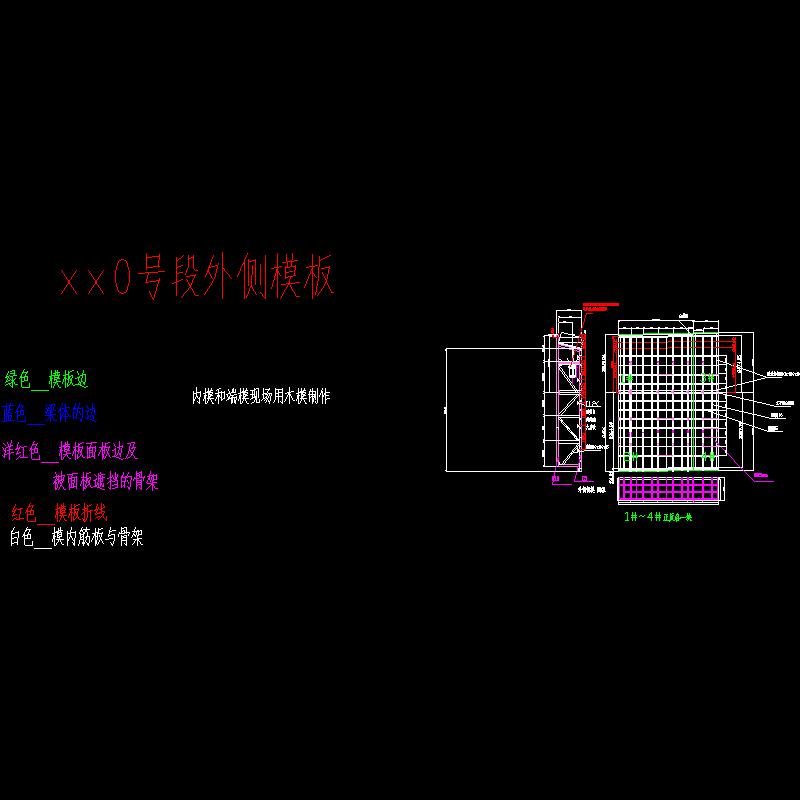

  • 侧模2.dwg
    侧模2.dwg
  • 侧模组装图.dwg
    侧模组装图.dwg

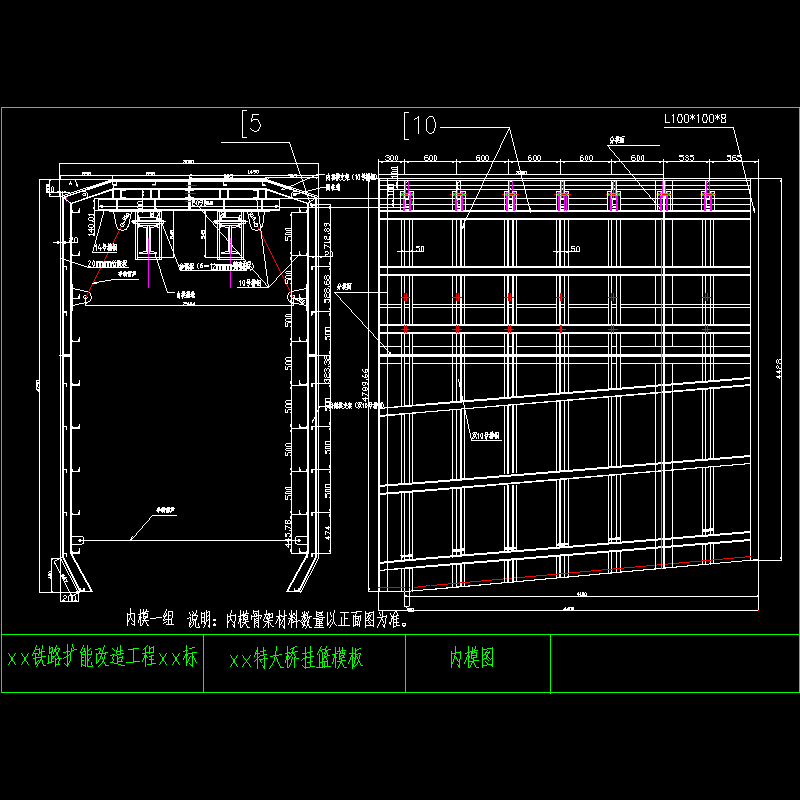

  • 内模支架.dwg
    内模支架.dwg
  • 底模.dwg
    底模.dwg

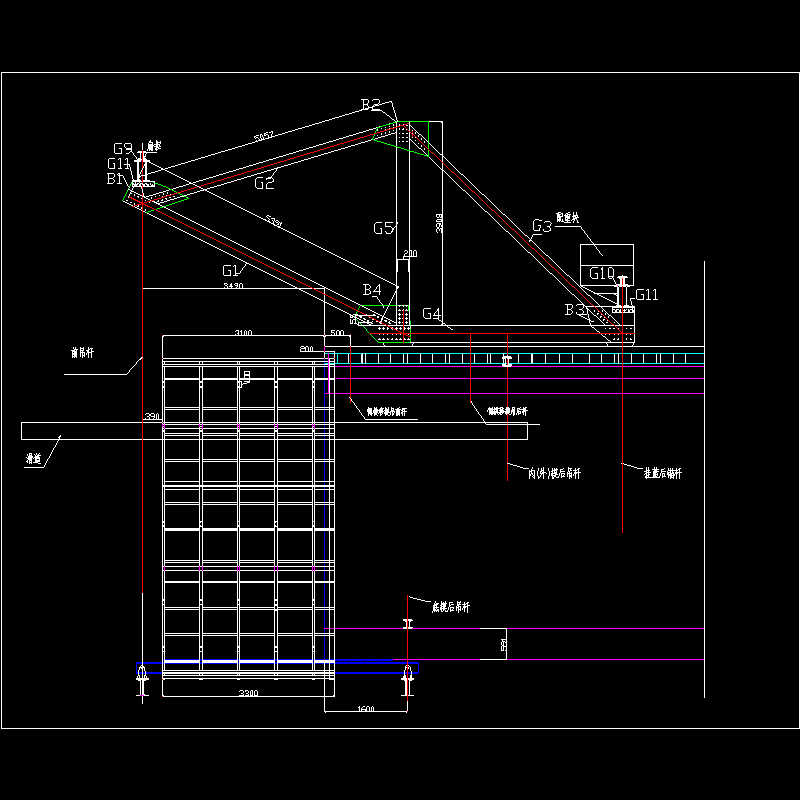

  • 杆件图1.dwg
    杆件图1.dwg
  • 杆件图2.dwg
    杆件图2.dwg
以上是部分截图,请下载附件后查看完整高清内容
