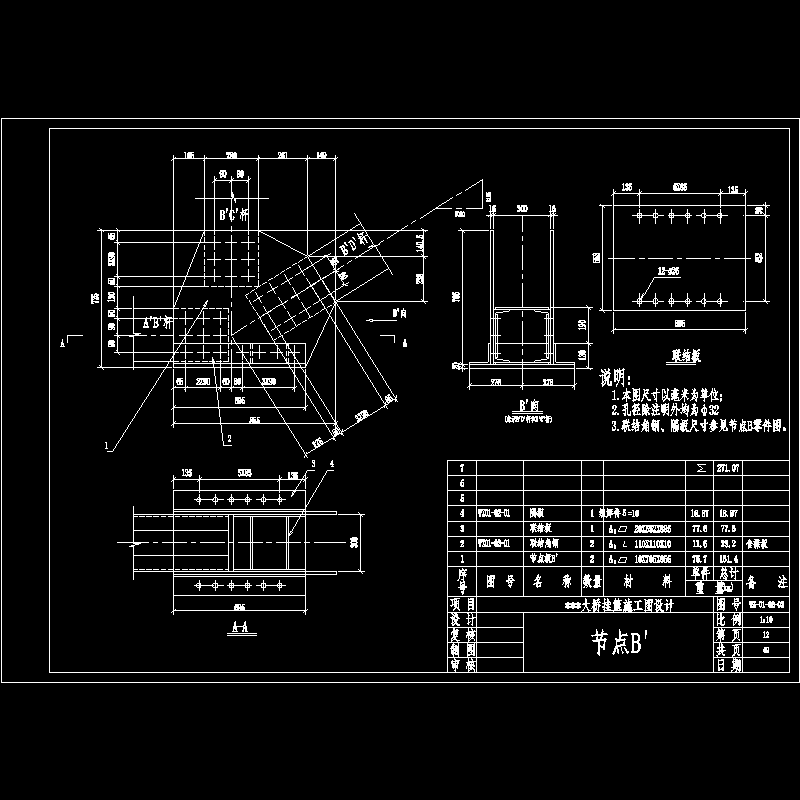

菱形挂篮设计CAD图纸

• 使用性：公路桥

• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）

• 材料类型：钢筋砼桥

附件详情

一、设计依据：
1. 《钢结构设计规范》(GBJ17-86)
二、主要技术性能：
1. 适应最大梁重:140吨；2. 适应最大梁段长:4米；3. 梁高变化范围:5.3-2.000米；4. 最大梁宽:顶板:17米，底板:11米；5. 走行方式：无平衡重走行；6. 挂篮全重:76.93吨；
三、挂篮特点：
1. 结构简单，受力明确；2. 挂篮前端及中部工作面开阔，可以从挂篮中部运送混凝土，便于轨道的安装挂篮以及腹板、底板钢筋的吊装、加工等工作；3. 设有走行装置，移动方便，外侧模、底模可一次拆除，便于整体抽拉；4. 取消了平衡重，利用竖向预应力钢筋锚固轨道，挂篮沿轨道行走；5. 本挂篮所需材料为普通型钢，加工制作简单；6. 可用于合拢段施工；7. 挂篮的可利用系数:1.82。
