挂篮施工方案图纸设计全套25张CAD

附件详情

  • 组装图3
  • 挂篮主梁
  • 主梁前斜拉杆连接板
  • 立柱
  • 斜拉杆
  • 前上横梁
  • 前下横梁
  • 后上横梁
  • 后下横梁
  • 底模纵梁(挂篮腹板底模纵梁、挂篮底板底模纵梁)
  • 挂篮主梁滑道
  • 滑道钢枕
  • 精扎螺纹钢吊杆连接座
  • 油顶垫块
  • 油顶垫板
  • 前支腿
  • 挂篮主梁后锚固扁担梁
  • 外滑梁
  • 内滑梁
  • 挂篮主梁后走轮
  • 挂篮滑梁吊轮组装图
  • 挂篮销轴
  • 挂篮立柱平联

附件详情

总体说明:
本套图中长度单位除另有说明以外,其它均以毫米计,除另有说明外,焊缝高度为10mm。除另有说明外,焊条采用E5XX型号。全套挂蓝总重约为98.24t(未含内模板重量,内模板可自行采用木模或组合钢模加工制作)。吊杆皆为32mm精轧螺纹钢。本套图中在型钢内外加加劲板时,请按实际放样尺寸下料。孔加工进度为 0.1mm,-0.0mm;销轴加工精度为 0.0mm,-0.1mm。加工前应对图纸进行仔细核对。由于腹板进行了两次宽度的变化,内模滑梁的位置也要做相应的调整。单端挂篮所需四级钢连接座12个,总重量2343.12kg。
单端挂篮主梁材料:I450b、20mm钢板、12mm钢板,合重8648.652KG。

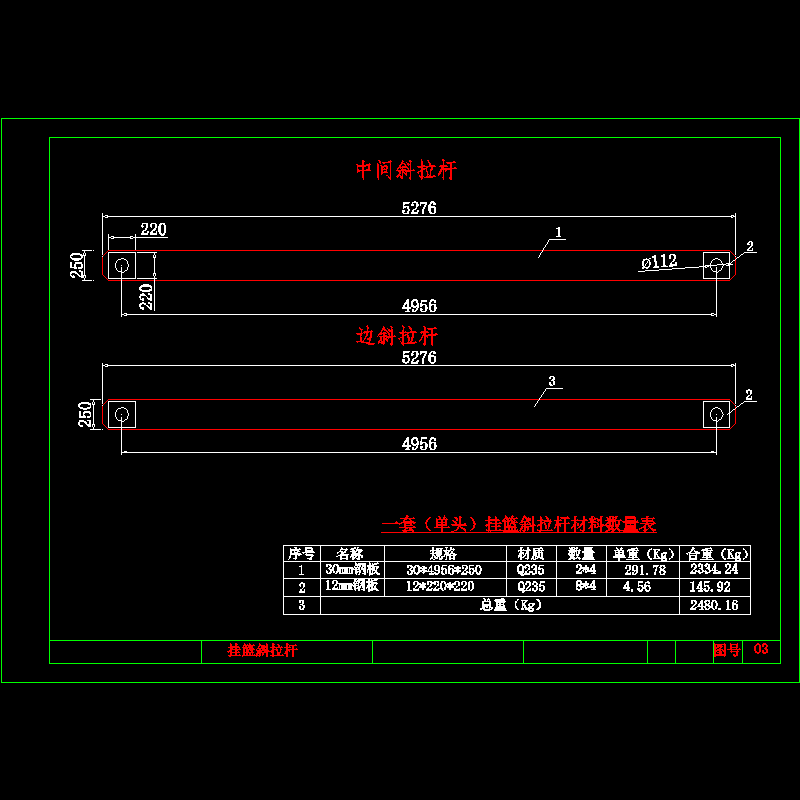

挂篮斜拉杆材料:30mm钢板(数量2×4)、12mm钢板(数量8×4),合重2480.16KG。

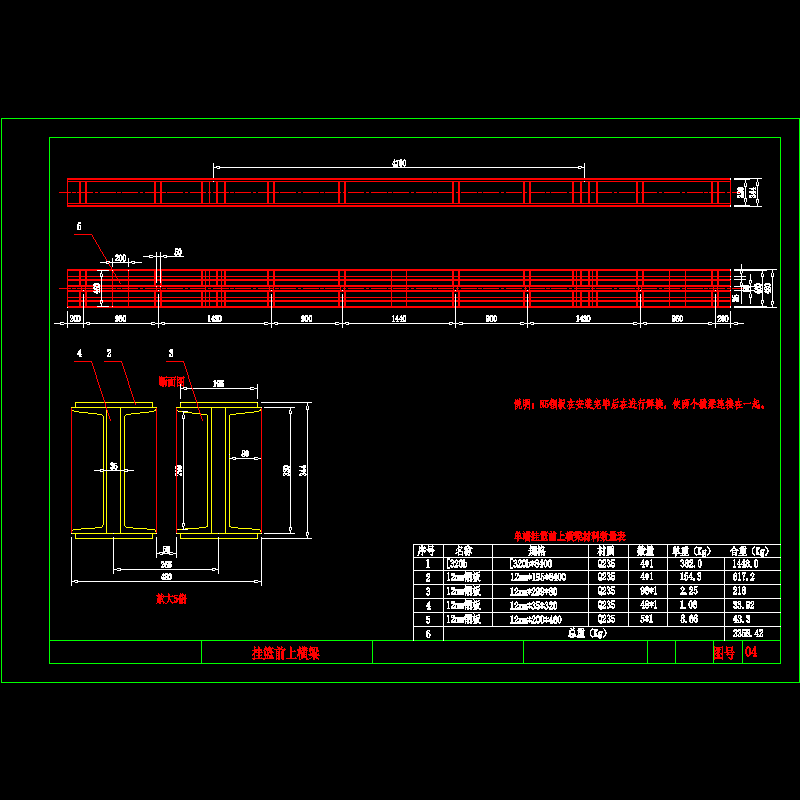

挂篮前上横梁材料:I320b、12mm钢板,合重2358.42KG。
挂篮前下横梁材料:I360b、12mm钢板、20mm钢板,合重1793.13KG。
挂篮后上横梁材料:I360b、12mm钢板、20mm钢板,合重1309.988KG。
挂篮后下横梁材料:I360b、12mm钢板、20mm钢板,合重1793.13KG。
挂篮底模纵梁材料:I36b、[32b、12mm钢板、20mm钢板,腹底模合重4196.04KG,底板底模3651.27KG。
挂篮主梁滑道材料:I32b、12mm钢板,材质Q235,重2882.36KG。
滑道钢枕材料:工180、10mm钢板,合重:2380.32KG。
油顶垫块:工180、10mm钢板,合重157.8KG。
油顶垫板钢板厚度不小于20mm,每块重量为6.28Kj,单端挂篮用60块,合计376.8KG。
前支腿材料:I45b、3mm不锈钢板、12mm钢板、16mm钢板,合重937.426KG。
挂篮主梁后锚固扁担梁材料:I36b、12mm钢板,计805.8KG。
外滑梁、内滑梁材料:槽钢、上下补强板、外加筋板、内加筋板,计3192.56KG、3292.4KG。
挂篮主梁后走轮合重741.542KG。挂篮滑梁吊轮一般一个单头挂篮用吊轮8个,内外滑梁各用4个。
挂篮立柱平联材料:I180、20mm钢板,总重595.042KG。
……共计25张CAD,设计于2010年

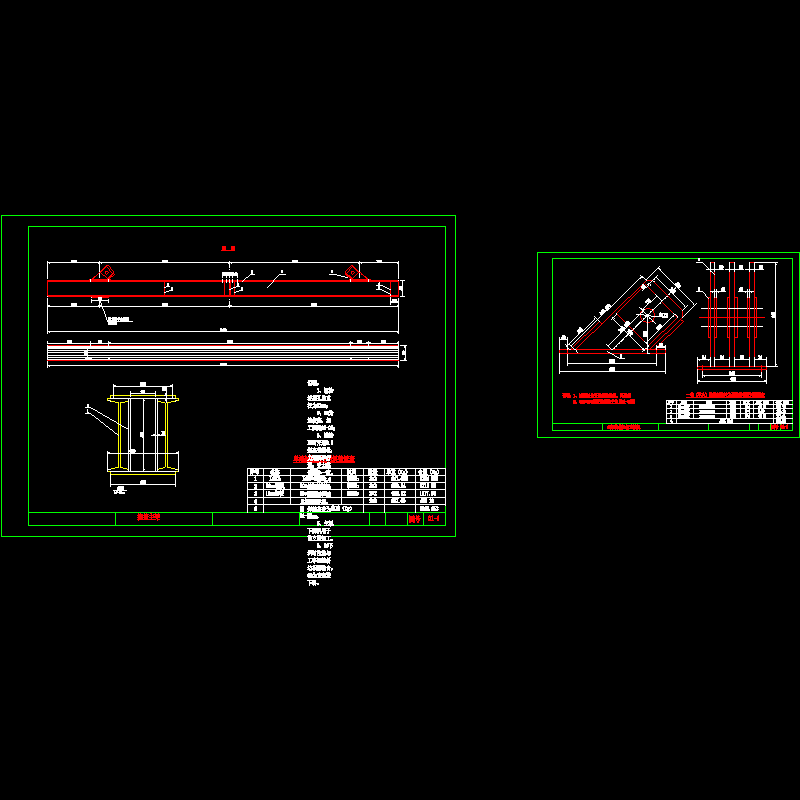

挂篮主梁

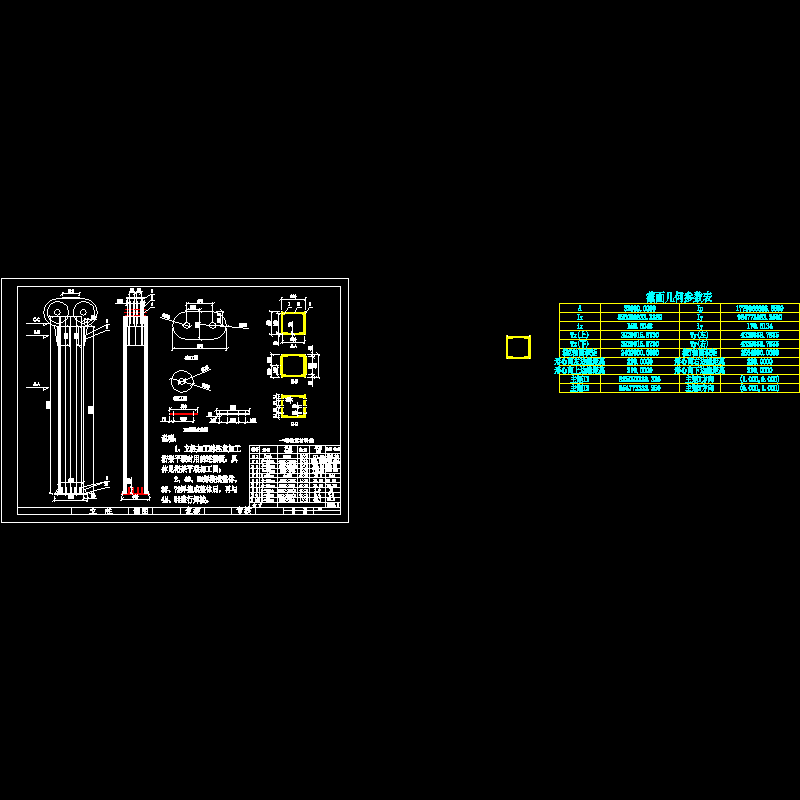

挂篮立柱

滑道钢枕

挂篮主梁后走轮

单端挂篮重量表

挂篮上横梁

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 00组装图.dwg
    00组装图.dwg
  • 01主梁w.dwg
    01主梁w.dwg
  • 02立柱w.dwg
    02立柱w.dwg
  • 03斜拉杆w.dwg
    03斜拉杆w.dwg
  • 04前上横梁w.dwg
    04前上横梁w.dwg
  • 05前下横梁w.dwg
    05前下横梁w.dwg
  • 06后上横梁w.dwg
    06后上横梁w.dwg
  • 07后下横梁w.dwg
    07后下横梁w.dwg
以上是部分截图,请下载附件后查看完整高清内容
