三角斜拉挂篮设计CAD图纸

附件详情

  • 装配图…………01
  • 内模顶板Ⅰ………………22
  • 主梁………………02
  • 内模骨架……………23
  • 立柱……………03
  • 内模顶板中间块……………24
  • 立柱横联…………04
  • 外滑梁……………………25
  • 前后斜拉带………05
  • 内滑梁………………26
  • 前上横梁…06
  • 滑梁吊杆及附件…………………27
  • 后横梁…………………………07
  • 滑船……………………………………………28
  • 底篮装配断面…………………08
  • 预留孔位图……………………………………29
  • 前托梁…………………………09
  • 主梁后锚配件…………………………………30
  • 后托梁…………………………10
  • 行走小车………………………………………31
  • 底篮模板………………………11
  • 行走小车锚梁、吊杆…………………………32
  • 纵梁Ⅰ…………………………12
  • 4m段滑轨………………………………………33
  • 纵梁与托梁固结图……………13
  • 3m段滑轨………………………………………34
  • 纵梁Ⅱ…………………………14
  • 行走小车零件图………………………………35
  • 工作梁…………………………15
  • 行走滚轮………………………………………36
  • 底篮后锚………………………16
  • 后上横梁斜拉杆………………………………37
  • 前吊带…………………………17
  • 后上横梁………………………………………38
  • 托梁悬吊、悬臂平台…………18
  • 主梁后锚梁……………………………………39
  • 连接器、扁担梁………………19
  • 内模滚轮………………………………………40
  • 侧模板…………………………20
  • 外滑梁后锚梁…………………………………41
  • 侧模可调板、牛腿……………21
  • 移篮流程示意图………………………………42

附件详情

本图纸为180吨三角挂蓝设计图,可以减少设计人员的工作量,尤其是对施工单位而言,可以减少重复劳动;对于块段重量的增减,可以在经过简单验算后,直接修改图纸。而且工作量很小。

2

3

4

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 01总装图.dwg
    01总装图.dwg

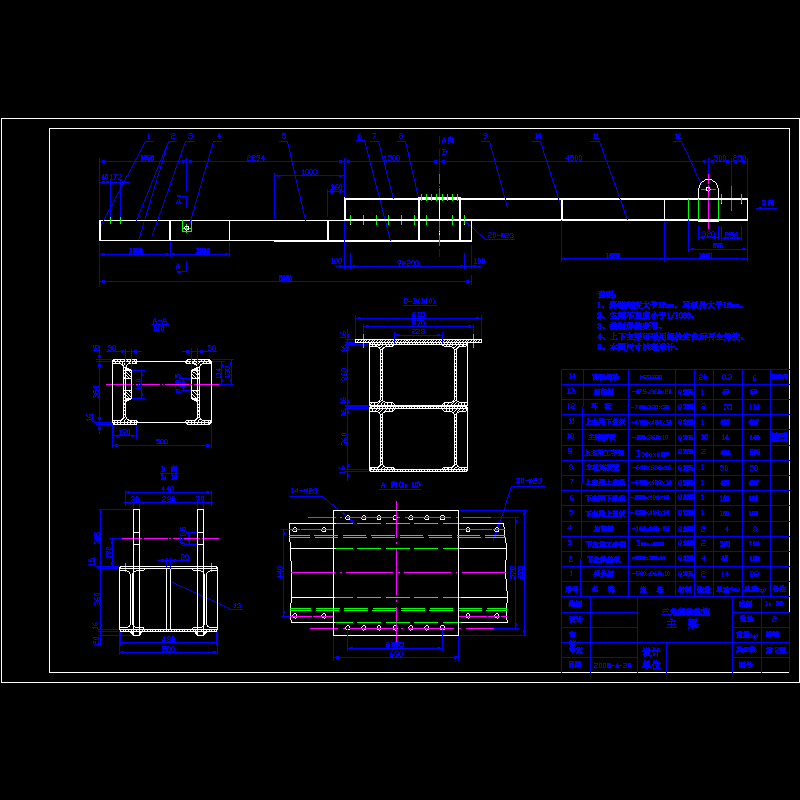

  • 02主梁.dwg
    02主梁.dwg

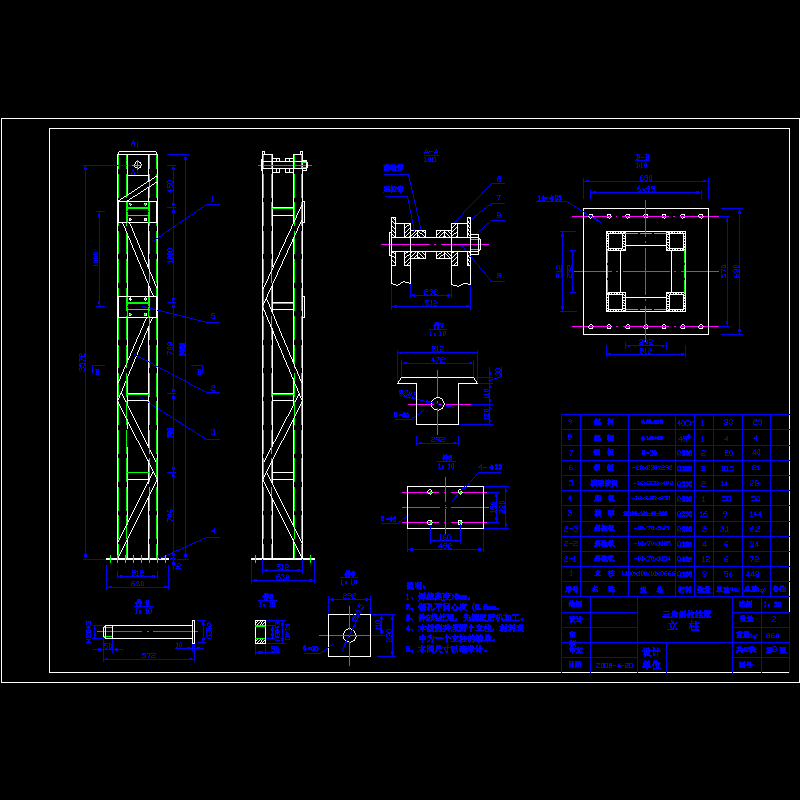

  • 03立柱.dwg
