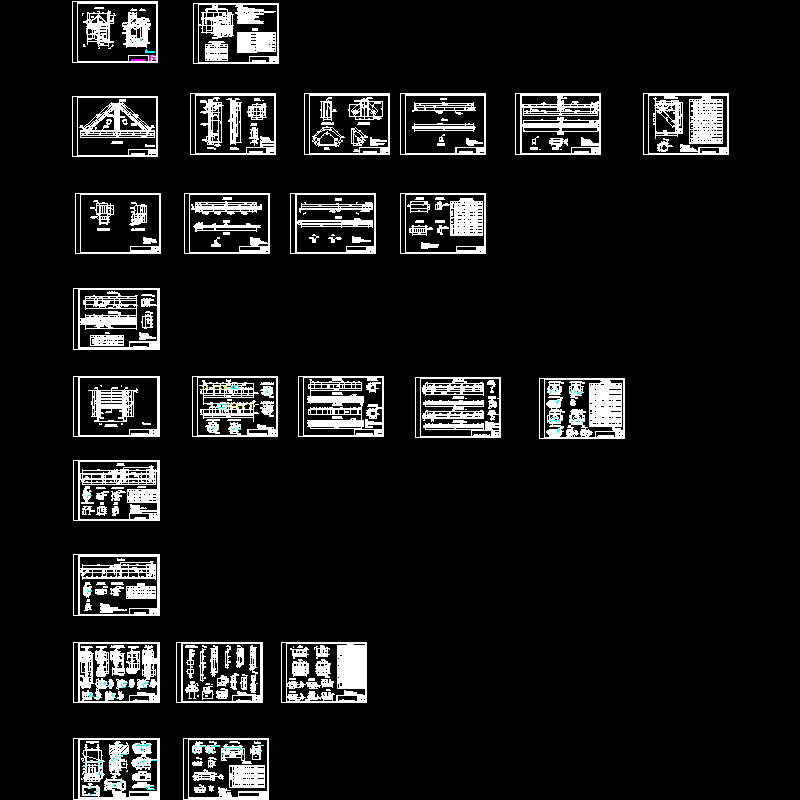

悬浇梁三角挂篮全套CAD施工图纸（25张）.dwg

三角挂蓝设计说明： 　　 1、本图按挂篮及模板总重不超过总重80吨设计。 　　 2、挂蓝承受的节段最大重量为2#块(168.22t)。最大悬浇节段长度为4.5米。 　　 3、本挂篮用于85 3×150 85米及85 150 85米钢构连续梁桥箱梁悬浇施工。 　　三角挂蓝使用说明： 　　 1、本图挂篮走行应同步、匀速进行，外导梁走行吊架严禁作为砼灌注时用。 　　 2、本图挂篮在遇6级以上大风时，要求拉缆风固定。 　　 3、本图挂篮两侧滑道应在同一水平面上，高差控制在1mm内。 　　 4、本图挂篮后锚固每根预应力筋分批张拉至25吨。 　　 5、本图挂篮三角桁架各杆件加工完后应试拼。 　　 6、本图挂篮上部结构安装完成后应按设计要求进行荷载试验。 　　 7、本图挂篮后锚固、外导梁后吊杆（均为φ32精轧螺纹钢筋）现场自制。 　　 8、挂蓝走行时，需注意主桁及外导梁的滑动情况，以免滑出，造成意外。 　　...... 　　设计于2011年，共包含CAD设计图25张。
