贝雷梁拼装式挂篮CAD图纸

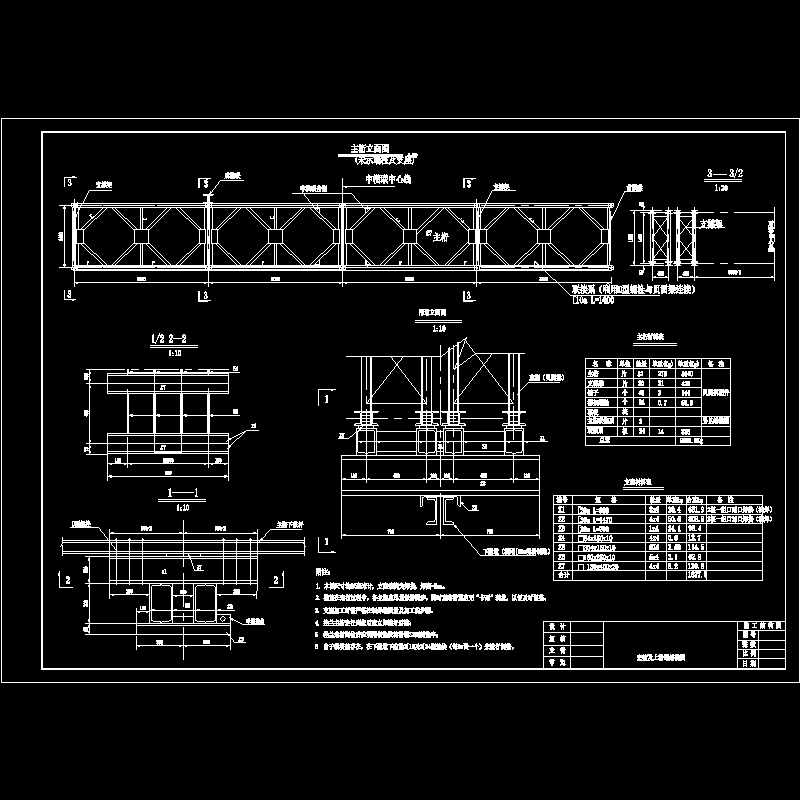

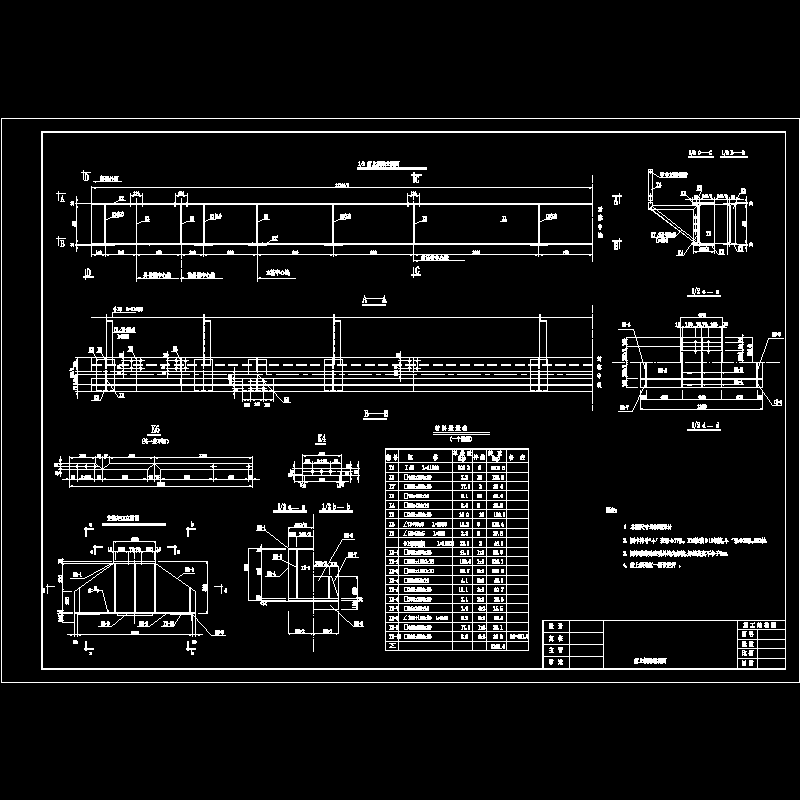

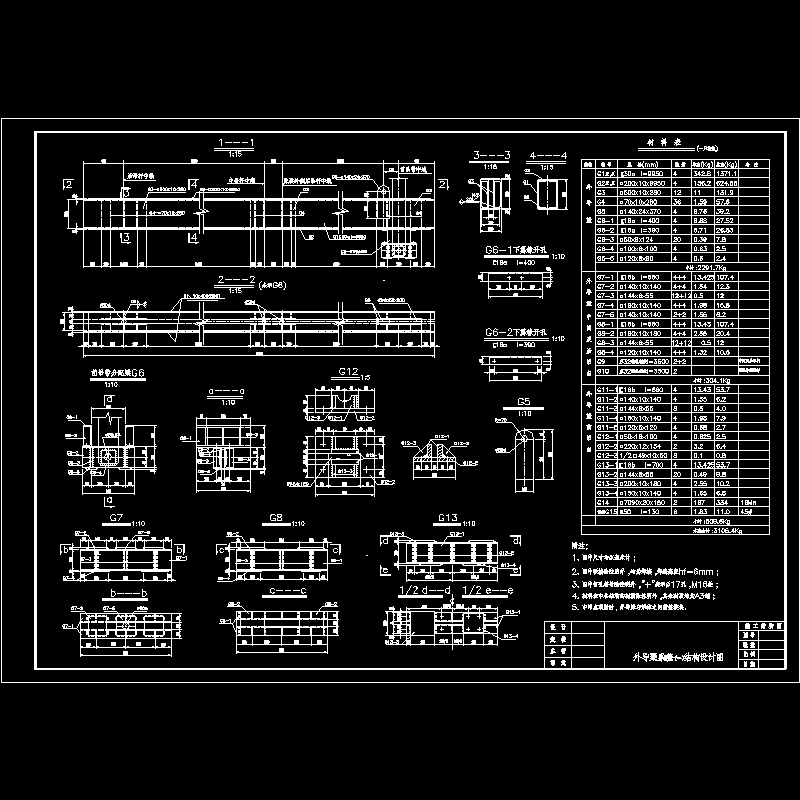

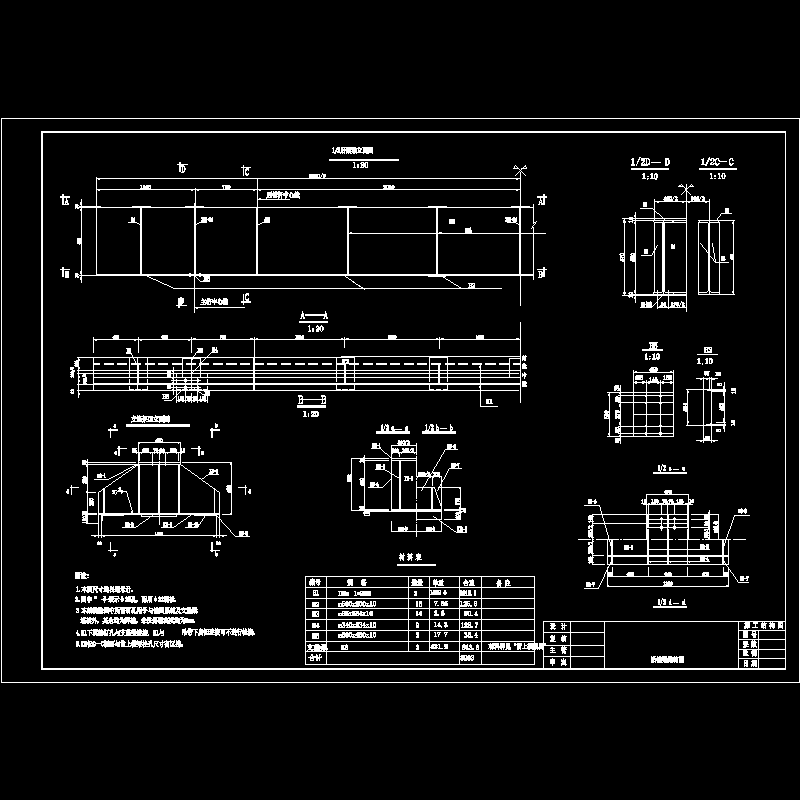

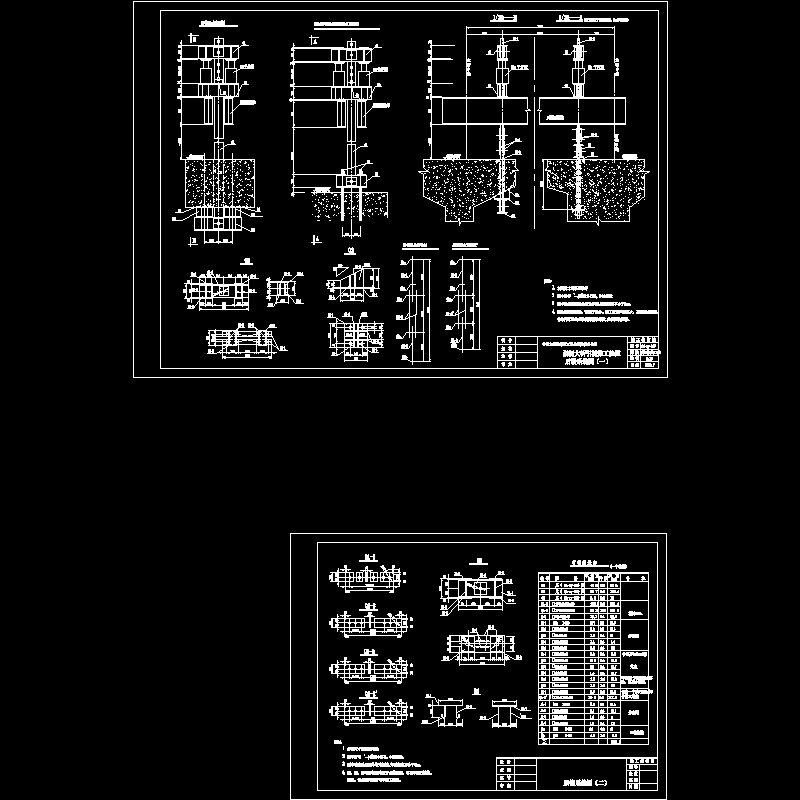

一． 技术特点与性能 　　1． 本挂兰以贝雷梁为主体结构，配以新制杆件组拼而成，具体结构轻，拼装简单方便以适用性广等优点。 　　2． 一个挂兰的技术指标： 　　a. 设计载重：160吨； 　　b. 设计浇注长度：4m 　　c. 挂兰自重约57吨（含压重9t,内外侧模10t） 　　d. 挂兰走行及悬臂灌筑抗倾覆稳定系数：k=1.5 　　3.内模采用木模，现场自行考予。 　　4.侧模采用钢模。 　　5.为了控制挂兰的重量，主桁架和外导梁与底模平台，外侧模板分两次走行到位。 　　 　　该资料包含： 　　总图 　　底模后吊点 　　底模平台 　　底模前吊点 　　横联 　　后锚梁 　　后锚系统 　　前上横梁 　　外导梁 　　预留孔及预埋件图 　　主桁
