200型桁架栈桥及321型贝雷梁钢栈桥图纸32张cad构造图及布置图

资料6跨200型桁架栈桥及321型贝雷梁钢栈桥设计图，共计32张CAD图纸。节点清晰，推荐学习参考。

栈桥简介

设计荷载：公路-Ⅰ级，平台承受总荷载为4000kN。使用200型桁架作为栈桥的主梁结构。该桥共109.728米，单跨为18.288米共六跨。主车道和施工平台的地方使用上承式结构。其中三跨有施工平台，施工平台的跨度为18.288米。栈桥桥面标高为4.700m。321型贝雷梁钢栈桥贝雷斜撑在每个贝雷接头处设置一道，设置时应注意相邻两道斜撑成空间交叉形式。I12.6桥面横梁纵向间距为0.25m，每根在两端与桥面板焊接固定。桩顶2I36横梁在支点处进行加强，加焊1cm立板，立板间距20cm。钢管桩长2.512米。

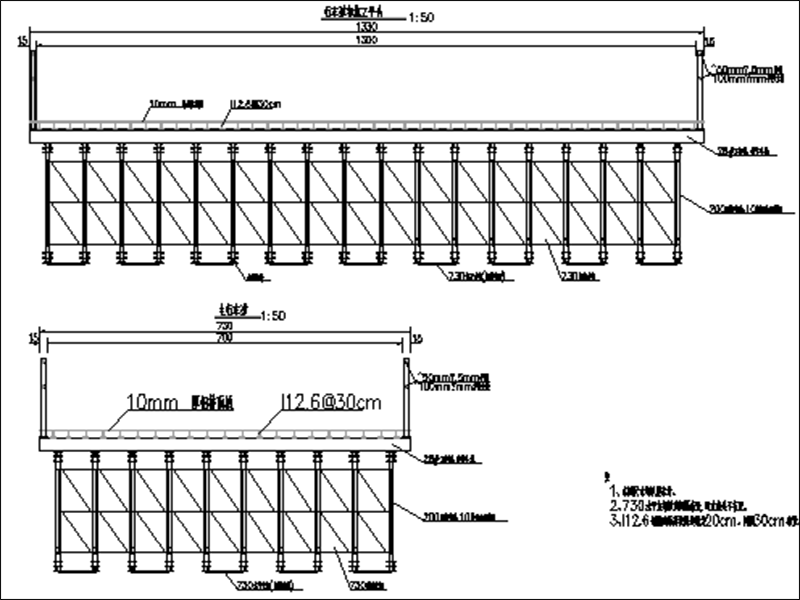

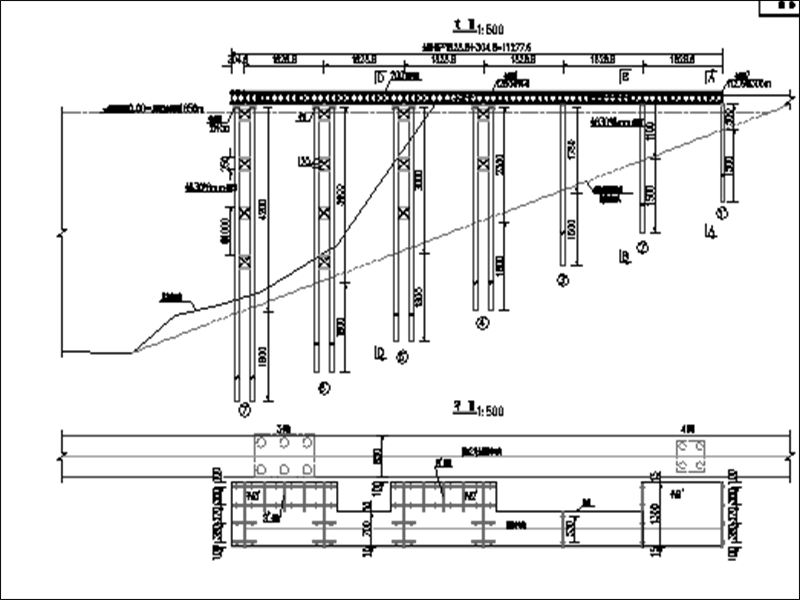

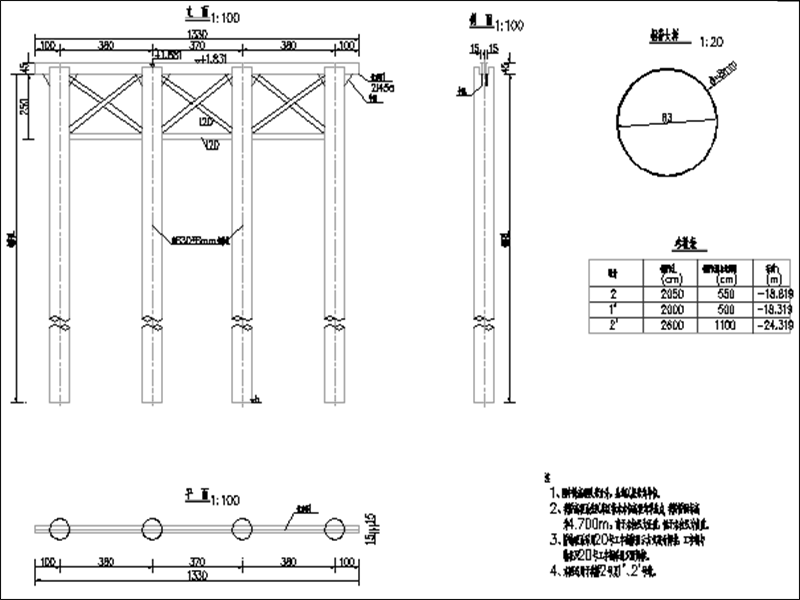

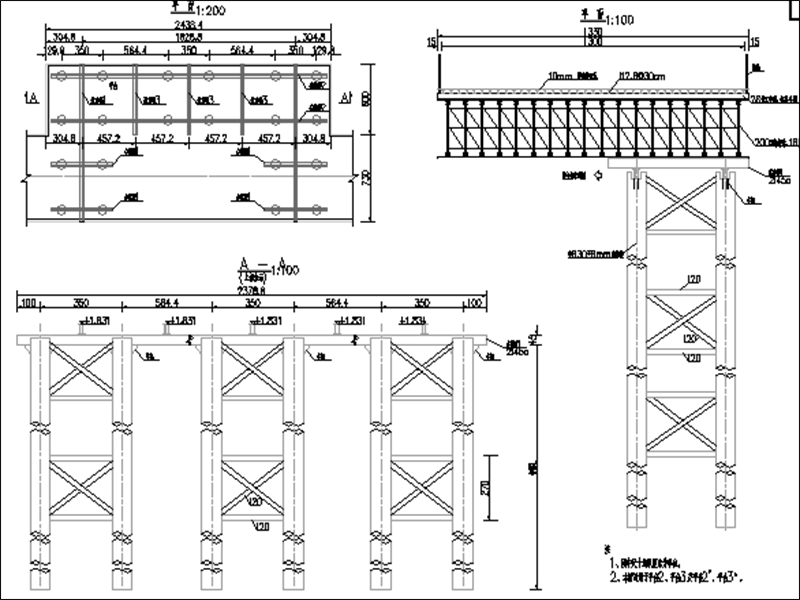

图纸内容
