长江公路大桥牵索式挂篮设计CAD图纸

  • 使用性:公路桥

  • 承重构件受力情况:板桥,组合体系桥(斜拉桥、悬索桥)

  • 材料类型:预应力桥

附件详情

  • 1 设计说明

  • 2 主要材料数量汇总表

  • 3 委托加工部件主要材料数量汇总表

  • 4 特殊部件一览表

  • 5 层次结构图

  • 6 主梁施工循环图

  • 7 牵索式挂篮总成

  • 8 承重系统

  • 9 主纵梁

  • 10 主纵梁前段

  • 11 主纵梁后段

  • 12 前横梁

  • 13 前横梁左段

  • 14 前横梁右段

  • 15 中横梁

  • 16 中横梁右段

  • 17 中横梁左段

  • 18 后横梁

  • 19 底模平台

  • 20 次纵梁A

  • 21 次纵梁B

  • 22 挂钩总成

  • 23 挂钩

  • 24 反力轮及标高调节系统

  • 25 反力轮滑道

  • 26 反力轮轮体

  • 27 反力轮滑块

  • 28 反力轮轮架

  • 29 锚固系统

  • 30 锚点结构

  • 31 止推机构

  • 32 止推反力座

  • 33 钢楔

  • 34 牵索系统总成

  • 35 工具锚板

  • 36 张拉杆

  • 37 行走系统

  • 38 前导向轮

  • 39 后导向轮

  • 40 后导向轮支撑架

  • 41 后导向轮轮体

  • 42 模板组装图

  • 43 顶板底模支撑

  • 44 模板升降机构

  • 45 顶升托架

  • 46 提升及限位装置

  • 47 操作平台

附件详情

1、主梁设计概况
主梁为预应力混凝土肋板式结构,顶面全宽22m,底面全宽22.5m,顶面设2%双向横坡,边肋高2.4m,梁中部高2.62m,顶板厚32cm。
主梁节段共25对,其中0~2号主梁为支架现浇段(共35.2m长),边跨24号梁段也采用支架现浇,其余梁段均采用挂篮悬浇。主梁种类较多,根据梁长及断面形状分为12种不同类型(A~L型)。
2、挂篮设计依据
2.1 《公路桥涵钢结构及木结构设计规范》(JTJ025-86)
2.2 《公路桥涵施工技术规范》(JTJ041-2000)
2.3 《xx长江公路大桥上部构造施工设计图》
3、挂篮设计荷载
边跨16号梁,梁长8m,边肋宽度3m~4.2m,重504t;边跨23号梁,梁长5m,断面为箱形,重522t。另外计入冲击系数1.1,施工荷载1.0KN/m2。空挂篮设计重量182.5t。
4、主要结构说明
挂篮设计为长平台牵索式挂篮,挂篮全长19.318m,全宽22.6m(不含操作平台宽)。
挂篮设计难点在于:如何适应主梁变长度、变截面的复杂情况。设计思路:在前横梁与中横梁之间设7根次纵梁,籍此形成顶板底模平台,其强度足以满足23号箱形梁段的要求。对于肋宽的变化,通过改模即可实现工序转换。
由于中跨方向主梁不存在变截面,该资料按边跨挂篮考虑,也可直接应用于中跨挂篮。





以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

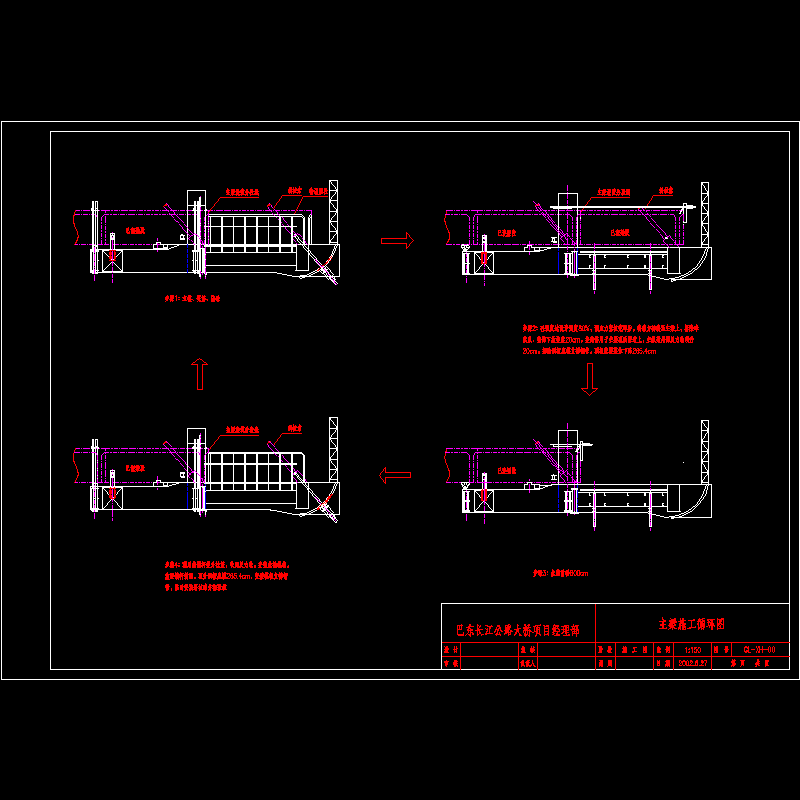

  • 01施工循环图.dwg
    01施工循环图.dwg

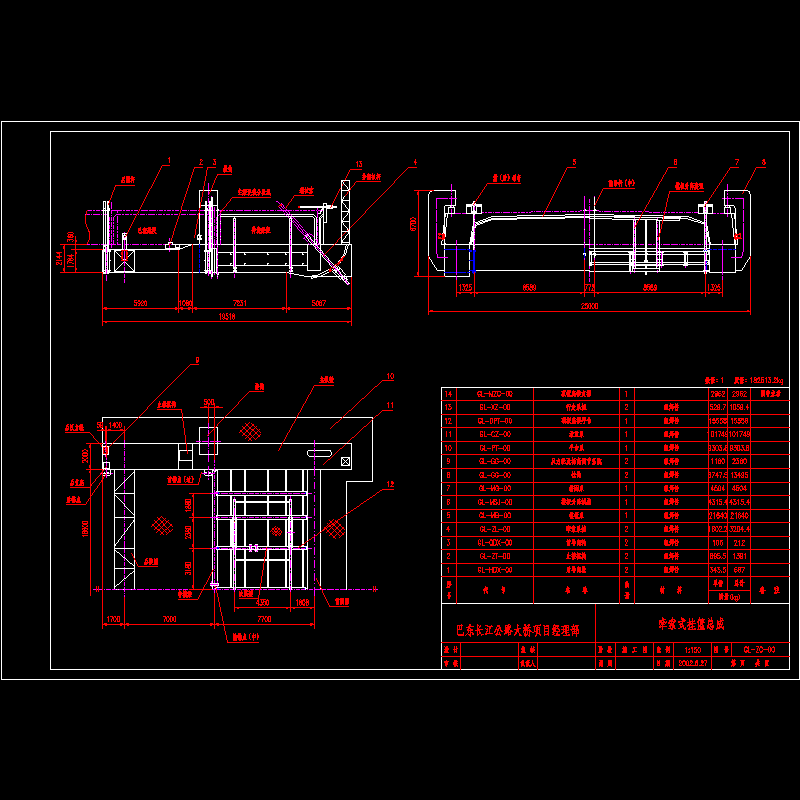

  • 02牵索式挂篮总成.dwg
    02牵索式挂篮总成.dwg

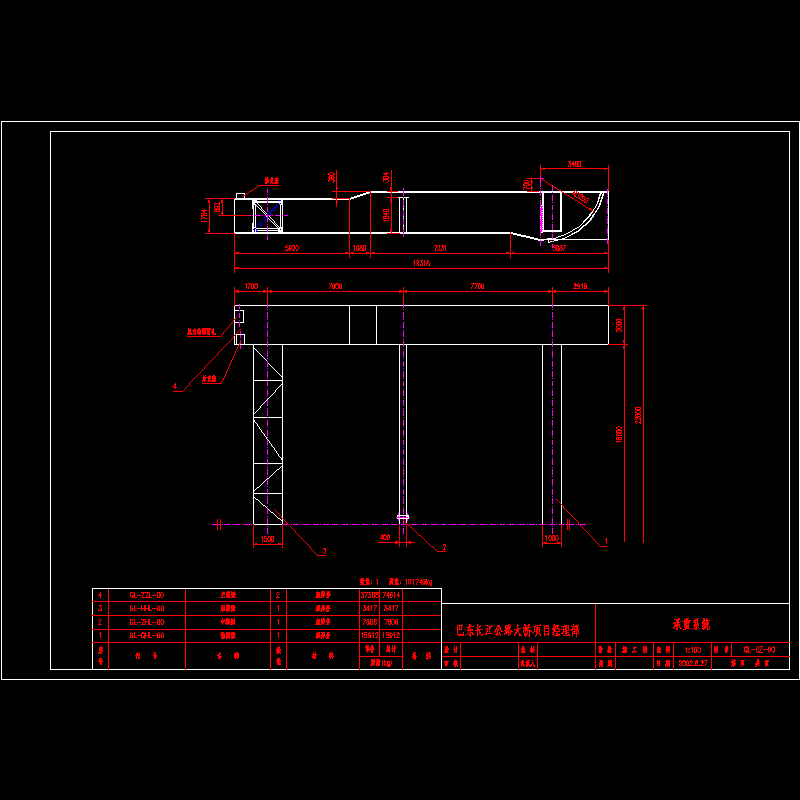

  • 03承重系统.dwg
    03承重系统.dwg

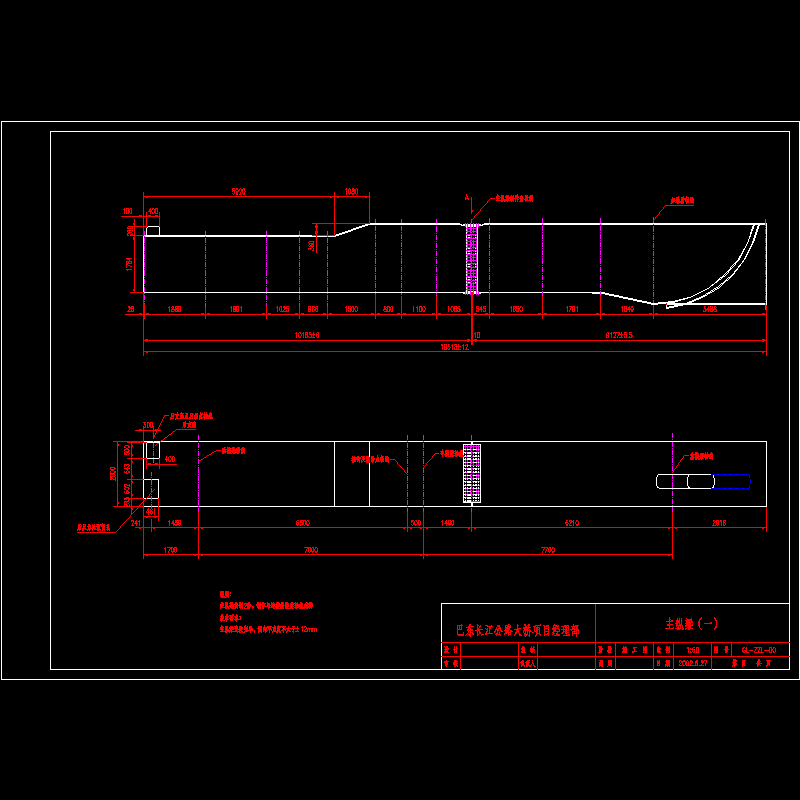

  • 04主纵梁1.dwg
    04主纵梁1.dwg

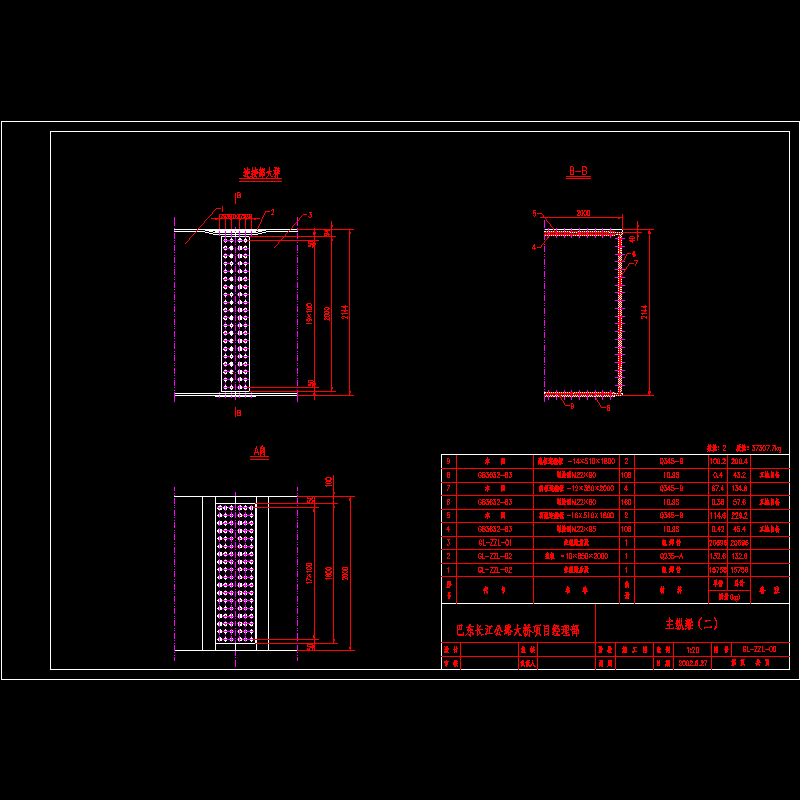

  • 05主纵梁2.dwg
