跨河公路特大桥设计CAD图纸

  • 使用性:公路桥

  • 承重构件受力情况:梁桥

  • 材料类型:预应力桥

附件详情

该特大桥总长526.56m。孔径布置为6×20m(预应力现浇连续箱梁) 8×45m(预应力顶推连续箱梁) 2×20m(预应力现浇连续箱梁)。本桥设有双向2%的纵坡和R=10000m的竖曲线,使顶推箱梁部分全部处在同一竖曲线内,以利施工,横桥向设2%双向横坡。
图纸内容:顶推连续箱梁中、端横隔板预应力束构造图,顶推标准横断面,顶推箱梁构造图,箱梁与钢导梁连接预应力钢筋图,顶推梁箱梁纵向预应力钢束布置图,桥型布置图等共23张图纸,并附设计说明和工程数量汇总表。




以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

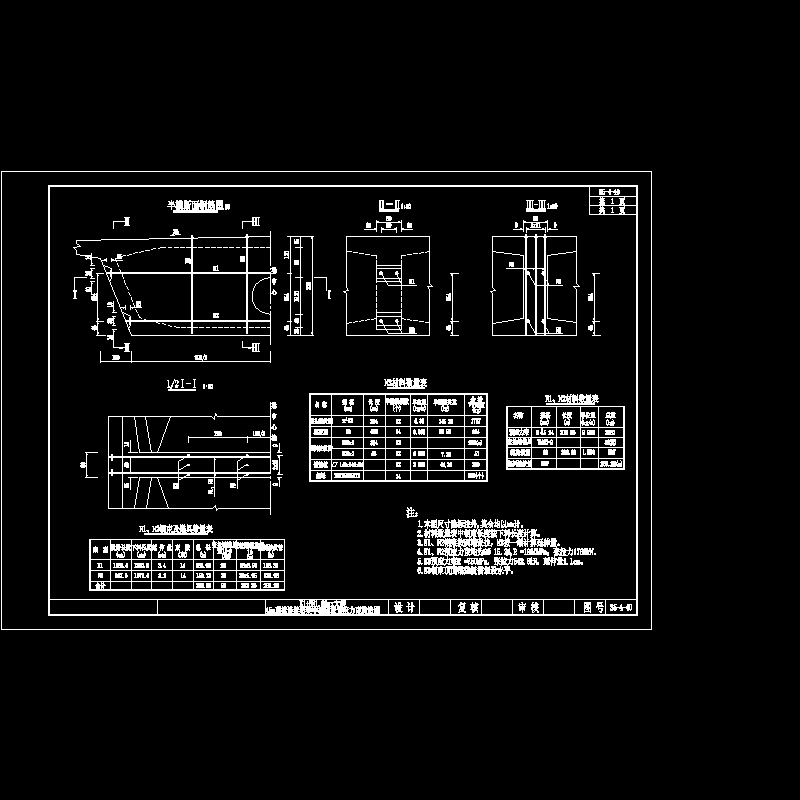

  • 40s45m顶推连续箱梁中横隔板预应力束构造图.dwg
    40s45m顶推连续箱梁中横隔板预应力束构造图.dwg

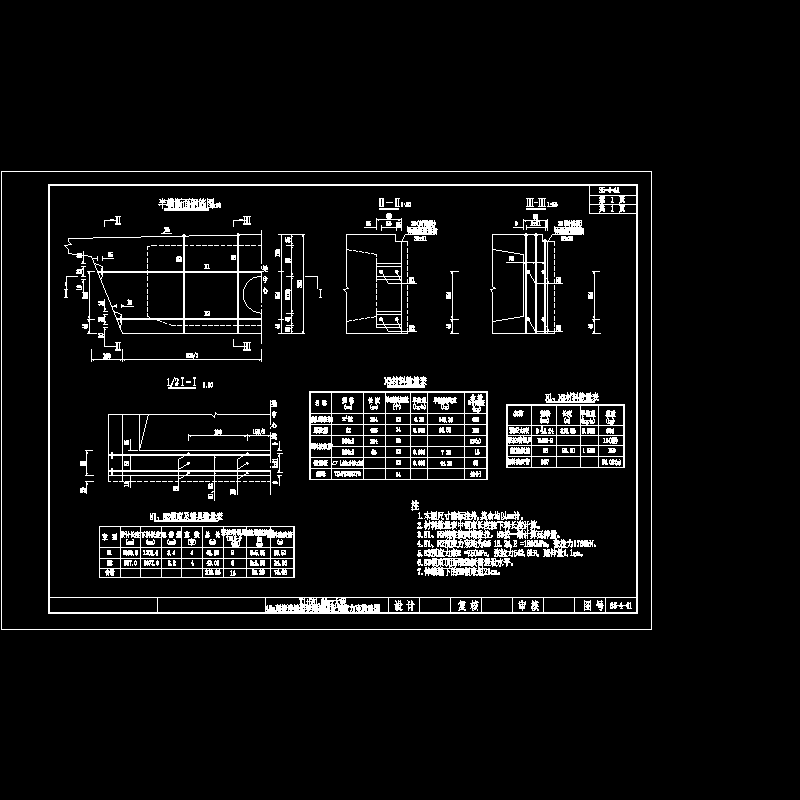

  • 41s45m顶推连续箱梁端横隔板预应力束构造图.dwg
    41s45m顶推连续箱梁端横隔板预应力束构造图.dwg

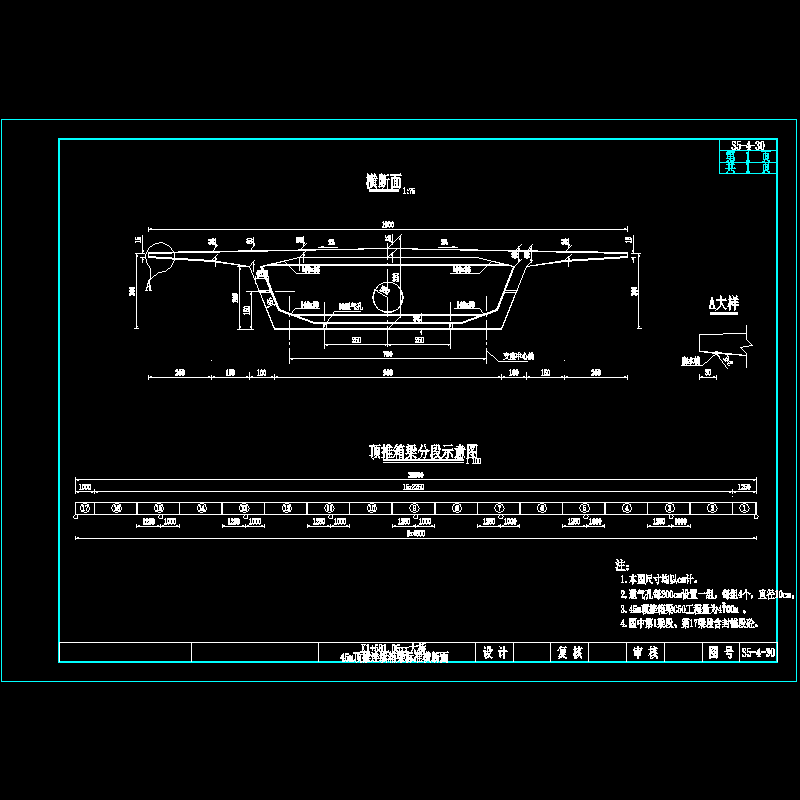

  • 45m顶推标准横断面.dwg
    45m顶推标准横断面.dwg

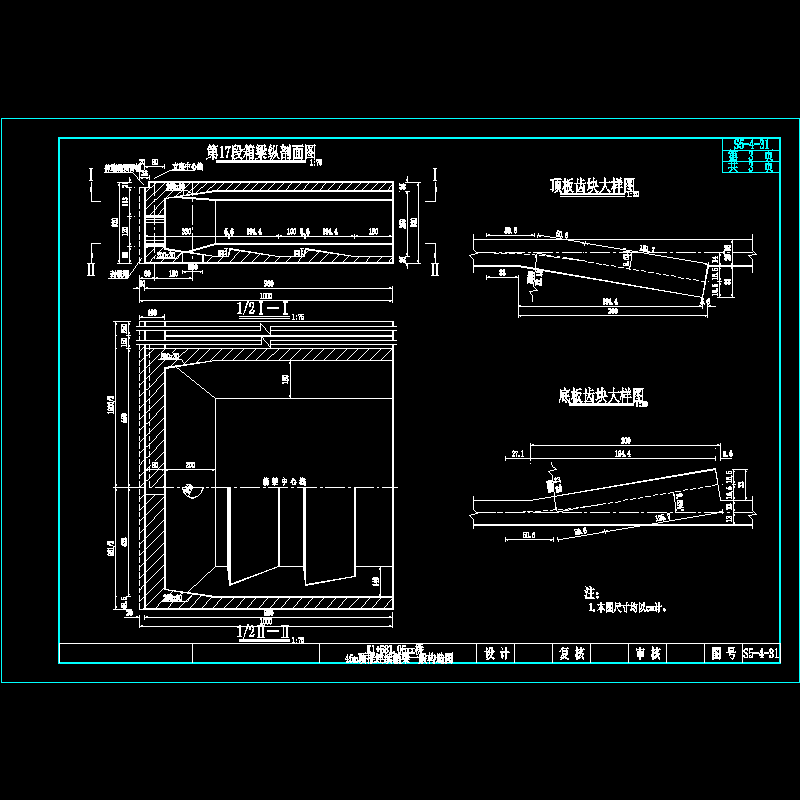

  • 45m顶推第17段箱梁构造图.dwg
    45m顶推第17段箱梁构造图.dwg

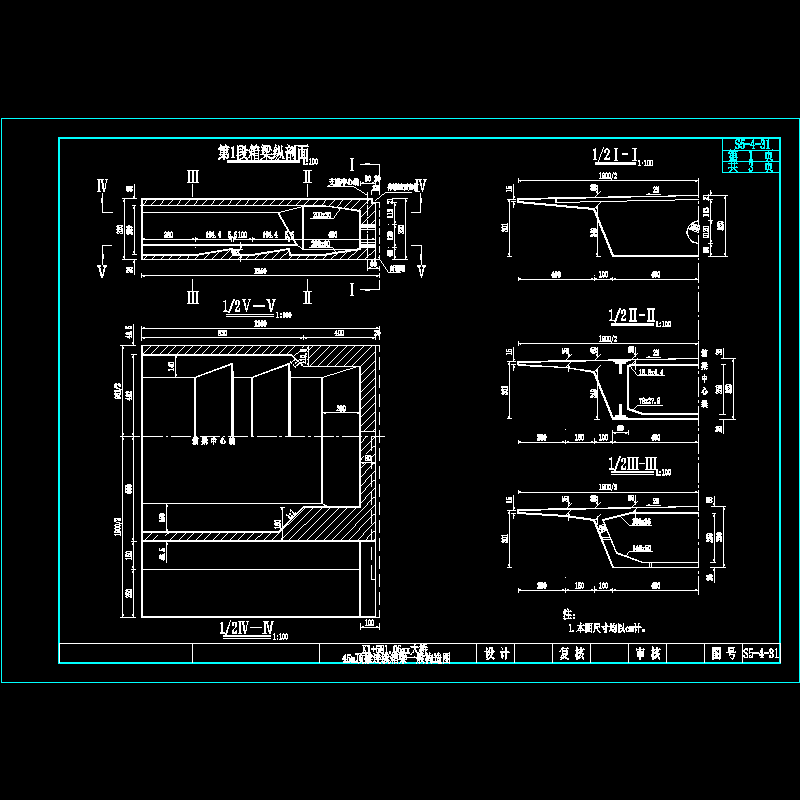

  • 45m顶推第1段箱梁构造图.dwg
    45m顶推第1段箱梁构造图.dwg
  • 45m顶推第2~16段箱梁构造图.dwg
    45m顶推第2~16段箱梁构造图.dwg
  • 主要工程材料数量表(1).dwg
    主要工程材料数量表(1).dwg
  • 前期束连接示意图.dwg
    前期束连接示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
